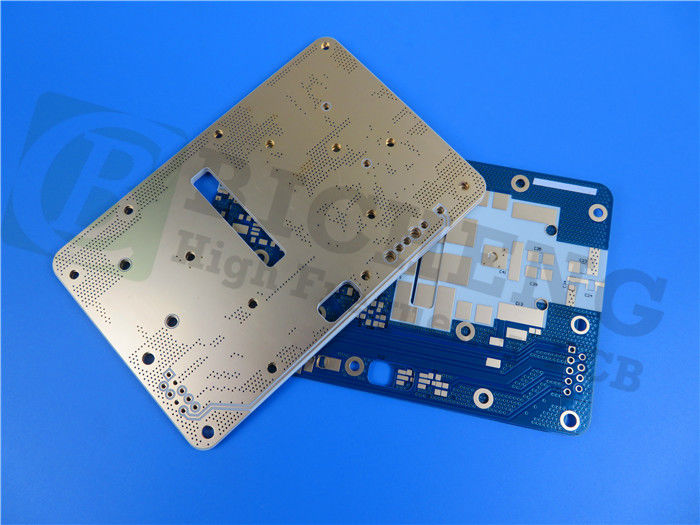

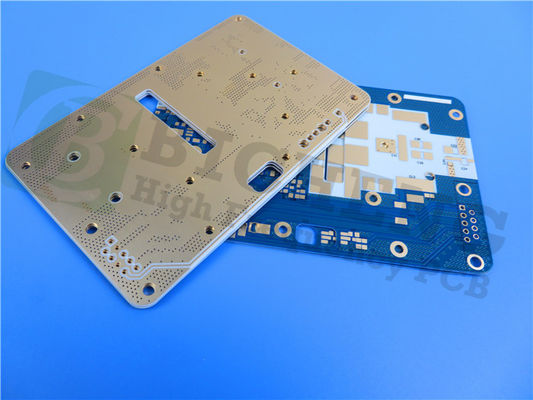

Agora estamos apresentando nosso recém-enviado PCB rígido de 2 camadas, que fornece operação confiável e eficiente para uma ampla gama de aplicações.O material PCB é construído usando RO4360G2 Hidrocarboneto/Cerâmica/Vidro Tecido e um processo sem chumbo para fabricação ambientalmente consciente.O PCB é capaz de operar dentro de uma faixa de temperatura de -40℃ a +85℃.
As dimensões da placa medem 43 mm x 86 mm com uma tolerância de +/- 0,15 mm, e um traço/espaço mínimo de 7/9 mils e um tamanho mínimo de furo de 0,3 mm são utilizados.Nenhuma via cega ou enterrada é usada na construção deste PCB, com uma espessura de placa acabada de 0,6 mm e peso Cu acabado de 1 oz (1,4 mils) em todas as camadas.A espessura do via chapeamento é de 1 mil, e o acabamento da superfície é Immersion Silver.Nenhuma serigrafia nas almofadas de solda está presente e o teste 100% elétrico é utilizado para garantir a confiabilidade.
As estatísticas do PCB indicam 35 componentes com um total de 90 pads, 26 pads de furo passante e 64 pads SMT superiores, sem pads SMT inferiores.São 46 vias e 12 redes.O tipo de arte fornecida é Gerber RS-274-X.
RO4360G2 - O melhor material de PCB para aplicações de alta frequência
Selecionar o material de PCB correto é um aspecto crítico do projeto de aplicações de alta frequência, onde o desempenho é fundamental.Um material que ganhou popularidade crescente em PCB de alta frequência é o RO4360G2.Este material à base de vidro de hidrocarboneto/cerâmica/tecido possui excelentes propriedades dielétricas e desempenho superior, tornando-o uma escolha ideal para aplicações de alta frequência.
| PCB Material: |
Materiais termofixos com preenchimento de cerâmica de hidrocarboneto |
| Designação: |
RO4360G2 |
| Constante dielétrica: |
6,15 ±0,15 |
| Contagem de camadas: |
Camada Dupla, Multicamadas, PCB Híbrido |
| Peso de cobre: |
0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm) |
| Espessura do PCB: |
8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524 mm) |
| Tamanho do PCB: |
≤400mm X 500mm |
| Máscara de solda: |
Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: |
Cobre nu, HASL, ENIG, OSP etc. |
Propriedades e características do material RO4360G2:
O material RO4360G2 apresenta uma constante dielétrica de 6,15±0,15 e um baixo fator de dissipação de 0,0038, tornando-o uma escolha ideal para aplicações de alta frequência.Este material também apresenta boa condutividade térmica, resistência elétrica e propriedades mecânicas, permitindo-lhe suportar altas temperaturas e ambientes hostis.
Vantagens do material RO4360G2 em aplicações de alta frequência:
O material RO4360G2 oferece várias vantagens para projetos de PCB de alta frequência, incluindo integridade de sinal aprimorada, perda reduzida e desempenho aprimorado.Este material também oferece maior flexibilidade de projeto e pode ser usado para uma ampla gama de aplicações, como aeroespacial,telecomunicações e dispositivos médicos.
Aplicações de RO4360G2 PCB Material:
O material RO4360G2 é adequado para várias aplicações de alta frequência, incluindo componentes de RF/microondas, antenas e filtros.Este material também é amplamente utilizado na indústria aeroespacial para sistemas de radar e equipamentos de comunicação.
Conclusão:
O material PCB RO4360G2 é a melhor escolha para aplicações de alta frequência, oferecendo desempenho e confiabilidade superiores.Ao selecionar o material RO4360G2, os projetistas podem obter integridade de sinal ideal, perda reduzida e desempenho aprimorado em seu PCB de alta frequência.
