Detalhes do produto:
|
Realçar: | PCB de micro-ondas RF de 2 camadas,PCB de micro-ondas RF de 0,6 mm |
---|

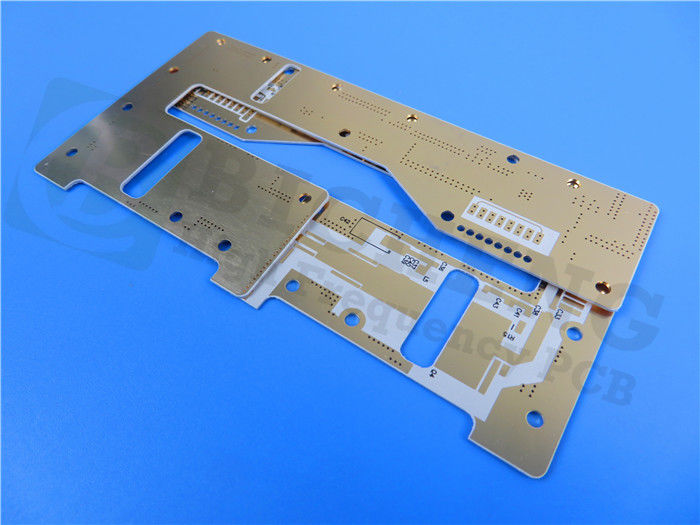

Temos o prazer de apresentar nossa placa de circuito impresso (PCB) rígida de 2 camadas recém-enviada, feita de cerâmica PTFE RT/duroid 6035HTC, que apresenta desempenho de alta qualidade.Construído usando um processo sem chumbo, este PCB é capaz de operar dentro de uma faixa de temperatura de -40℃ a +85℃, tornando-o adequado para várias aplicações.
O PCB rígido de 2 camadas tem uma medida de 132 mm x 101 mm com um traço/espaço mínimo de 9/9 mils e um tamanho mínimo de furo de 0,3 mm.A placa não tem vias cegas ou enterradas e tem uma espessura de placa acabada de 0,6 mm com um peso de cobre acabado de 1,5 onças (2,1 mils) em todas as camadas.A espessura do via chapeamento é de 1 mil e o acabamento da superfície é prata de imersão.As almofadas de solda não possuem serigrafia e a placa passou por testes 100% elétricos.
O PCB consiste em 35 componentes, 90 pads no total e 26 pads de passagem.Ele também possui 64 pads SMT superiores, 0 pads SMT inferiores, 46 vias e 12 redes.
A arte fornecida é Gerber RS-274-X, e o suporte técnico está disponível entrando em contato com Ivy em sales10@bichengpcb.com.
Por que usar RT/duroid 6035 HTC PCB?
Quando se trata de selecionar o material de PCB certo para aplicações de alto desempenho, RT/duroid 6035HTC PTFE Ceramic é uma excelente escolha.Este material à base de hidrocarboneto/cerâmica possui propriedades e características excepcionais, tornando-o a escolha ideal para aplicações de alta frequência e alta temperatura.
Propriedade | RT/duoride 6035HTC | Direção | Unidades | Doença | Método de teste |
Constante Dielétrica, εProcesso | 3,50±0,05 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 Linha de tiras presa | |
Constante dielétrica, εDesign | 3.6 | Z | 8 GHz - 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação | 0,0013 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 | |
Coeficiente Térmico de ε | -66 | Z | ppm/℃ | -50 ℃ a 150 ℃ | mod IPC-TM-650, 2.5.5.5 |
Resistividade volumétrica | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
Resistividade superficial | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
Estabilidade dimensional | -0,11 -0,08 | CMD MD | mm/m (mils/polegada) | 0,030" 1oz Folha de EDC Espessura após gravação '+E4/105 | IPC-TM-650 2.4.39A |
Módulo de Tração | 329 244 | MD CMD | kpsi | 40 horas @23℃/50RH | ASTM D638 |
Absorção De Umidade | 0,06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Coeficiente de Expansão Térmica (-50 ℃ a 288 ℃) | 19 19 39 | XYZ | ppm/℃ | 23 ℃ / 50% UR | IPC-TM-650 2.4.41 |
Condutividade térmica | 1.44 | W/m/k | 80℃ | ASTM C518 | |
Densidade | 2.2 | g/cm3 | 23℃ | ASTM D792 | |
Força da Casca de Cobre | 7.9 | pli | 20 seg.@288 ℃ | IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Compatível com processos sem chumbo | Sim |
Propriedades e características do material RT/duroid 6035HTC:
O material RT/duroid 6035HTC apresenta uma constante dielétrica de 3,50±0,05 e um baixo fator de dissipação de 0,0013, tornando-o uma escolha ideal para aplicações de alta frequência.Este material também apresenta boa condutividade térmica, resistência elétrica e propriedades mecânicas, permitindo-lhe suportar altas temperaturas e ambientes hostis.Além disso, o material RT/duroid 6035HTC é compatível com o processo sem chumbo, tornando-o uma opção mais ecológica.
Vantagens do material RT/duroid 6035HTC em aplicações de alto desempenho:
O material RT/duroid 6035HTC oferece várias vantagens para projetos de PCB de alto desempenho, incluindo integridade de sinal aprimorada, perda reduzida e desempenho aprimorado.Esse material também oferece maior flexibilidade de design, permitindo uma ampla gama de aplicações, como aeroespacial, telecomunicações e dispositivos médicos.Além disso, o material RT/duroid 6035HTC é altamente resistente à absorção de umidade, garantindo um desempenho duradouro.
Aplicações de RT/duroid 6035HTC PCB Material:
O material RT/duroid 6035HTC é amplamente utilizado em aplicações de alto desempenho, incluindo amplificadores de potência, sistemas de comunicação via satélite e dispositivos médicos.Sua excelente estabilidade térmica e resistência à absorção de umidade o tornam a escolha ideal para ambientes agressivos e de alta temperatura.
Compreendendo a constante dielétrica e o fator de dissipação de RT/duroid 6035HTC:
A constante dielétrica e o fator de dissipação são propriedades essenciais do material RT/duroid 6035HTC que afetam seu desempenho em aplicações de alta frequência.Uma baixa constante dielétrica e fator de dissipação garantem transmissão de sinal ideal e perda de sinal reduzida, tornando o material RT/duroid 6035HTC uma escolha ideal para aplicações de alta frequência.
Estabilidade Térmica e Coeficiente de Expansão Térmica de RT/duroid 6035HTC:
O material RT/duroid 6035HTC exibe excelente estabilidade térmica, com um coeficiente térmico de ε de -66 ppm/℃.Seu baixo coeficiente de expansão térmica de 19 ppm/℃ garante mudanças dimensionais mínimas devido a variações de temperatura.Isso o torna a escolha ideal para aplicações de alta temperatura.
Resistência à casca de cobre e inflamabilidade de PCBs RT/duroid 6035HTC:
O material RT/duroid 6035HTC apresenta excelente resistência ao descascamento do cobre, com um valor de 7,9 pli.Isso garante um desempenho confiável e duradouro.Além disso, possui uma classificação de inflamabilidade de V-0, tornando-o uma escolha segura para aplicações de alto desempenho.
Escolhendo o fornecedor certo para seus PCBs RT/duroid 6035HTC:
Selecionar o fornecedor certo é crucial para projetar PCBs de alta qualidade com material RT/duroid 6035HTC.Um fornecedor confiável pode fornecer suporte técnico, oferecer orientação durante todo o processo de design e garantir a mais alta qualidade e desempenho do produto final.
Em conclusão, o material PCB de cerâmica PTFE RT/duroid 6035HTC oferece propriedades e características excepcionais, tornando-o uma escolha ideal para aplicações de alto desempenho.Sua excelente estabilidade térmica, baixa absorção de umidade e compatibilidade de processo sem chumbo o tornam uma opção mais ecológica.Ao selecionar o fornecedor certo e considerar cuidadosamente os fatores de design, você pode liberar todo o potencial do material RT/duroid 6035HTC e obter o desempenho ideal em seu projeto de PCB.
