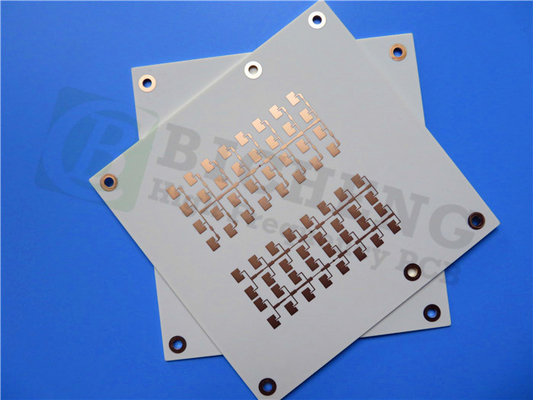

Laminados cerâmicos de hidrocarbonetos de alta frequência de 2 camadas de PCB rígido RO4003C

Hoje estamos a falar do nosso PCB recém-vendido. O material utilizado no PCB é laminados cerâmicos de hidrocarbonetos RO4003C.Este material é conhecido pelo seu desempenho de alta frequência e baixa perda dielétricaA utilização deste material na PCB garante uma qualidade de sinal óptima e reduz o ruído e a intermitência entre os componentes.O processo sem chumbo utilizado na fabricação torna-o ecológico, e pode operar numa ampla gama de temperaturas de -40°C a +85°C.

A configuração de empilhamento da PCB é uma placa rígida de 2 camadas com um peso de cobre acabado de 35um em ambos os lados.e o empilhamento foi otimizado para desempenho de alta frequênciaO uso de laminados cerâmicos de hidrocarbonetos RO4003C como material dielétrico garante que o PCB tenha uma baixa perda dielétrica, tornando-o adequado para aplicações de alta frequência.

Os detalhes de construção do PCB foram cuidadosamente selecionados para garantir um desempenho e confiabilidade ideais.O traço mínimo é de 7/6 milisO tamanho mínimo do buraco é de 0,3 mm. Não há vias cegas ou enterradas. A espessura do painel acabado é de 1,6 mm e o peso do Cu acabado é de 1,4 milis para todas as camadas.A espessura do revestimento da via é de 1 mil, e o acabamento da superfície é o nível de solda a ar quente (HASL).e a máscara de solda inferior não está incluídaNão há serigrafia nas almofadas de solda, e 100% de testes elétricos foram realizados.

Não é necessária a correspondência de impedância para este PCB, com uma tolerância de +/- 10%. O PCB possui um total de 95 componentes e 112 pads, com 37 pads através de buracos e 75 pads SMT superiores.Não há almofadas SMT no fundoExistem 68 vias e 15 redes. O tipo de arte fornecido para este PCB é PCBDOC.

Em conclusão, o PCB recém-vendido analisado neste artigo oferece uma solução de alta frequência para eletrônicos modernos.O seu uso de laminados cerâmicos de hidrocarbonetos RO4003C garante uma qualidade de sinal ótima e reduz o ruído e a intermitência entre os componentesA sua configuração em empilhadeira e os detalhes da construção são cuidadosamente selecionados para garantir um desempenho e uma fiabilidade ótimos.O PCB foi submetido a 100% de testes elétricos para garantir a sua qualidade e fiabilidadeO PCB é ideal para aplicações de alta frequência e pode funcionar numa ampla gama de temperaturas de -40°C a +85°C. Para questões técnicas, pode contactar o fornecedor no endereço sales10@bichengpcb.com.
