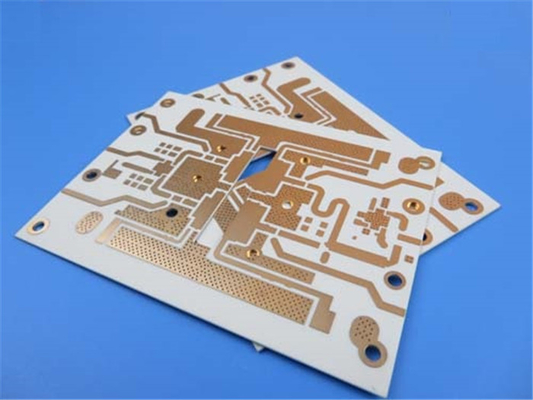

PWB de Rogers 32mil RO4003C ENIG através do enchido pela resina e do tampado

Estamos entusiasmados em apresentar o nosso último carregamento, uma placa de circuito impresso (PCB) excepcional meticulosamente fornecida para atender às necessidades das aplicações eletrônicas modernas.Fabricado com precisão e confiabilidade em menteVamos aprofundar os principais detalhes deste PCB notável.

Material de PCB e empilhamento:
Este PCB é construído com laminados cerâmicos de hidrocarbonetos RO4003C, conhecidos pelas suas propriedades elétricas e estabilidade superiores.alinhamento com as normas e regulamentos ambientaisO PCB foi concebido para funcionar perfeitamente num intervalo de temperatura de -40°C a +85°C, tornando-o adequado a uma ampla gama de condições ambientais.

Detalhes da construção:
O PCB apresenta um projeto rígido de 2 camadas com uma espessura de cobre final de 35um, garantindo uma excelente condutividade elétrica.assegurar um isolamento fiável e uma integridade excepcional do sinalA segunda camada possui também uma espessura de cobre acabado de 35um para manter um desempenho consistente.

As dimensões do PCB medem 139mm x 100mm (6PCS), e asseguramos uma alta precisão com um nível de precisão de +/- 0,15mm.Pode-se conseguir circuitos complexos e precisos com um mínimo de 4/4 milis/espaçoO tamanho mínimo do orifício de 0,5 mm permite a compatibilidade com uma ampla gama de componentes.

Para garantir durabilidade e estabilidade, sua espessura de placa fina de 0,9 mm. A PCB possui um peso de cobre de 1 oz (1,4 mils) em todas as camadas para otimizar a condutividade.Para ligações elétricas fiáveisO acabamento da superfície é Electroless Nickel Immersion Gold (ENIG), que oferece soldagem excepcional e resistência à corrosão.

O PCB não requer silkscreen superior e inferior e máscara de solda, resultando em uma aparência limpa e minimalista.Garantir a funcionalidade e a fiabilidadeAlém disso, as vias de 0,5 mm são preenchidas com resina e cobertas de acordo com as normas IPC-4761 Tipo VII para melhorar a integridade estrutural.

Estatísticas de PCB:
O PCB acomoda 97 componentes e fornece um total de 130 almofadas para fixação segura de componentes.A configuração não inclui as almofadas SMT inferioresCom 151 vias, são alcançadas ligações elétricas perfeitas, apoiando 17 redes únicas para um encaminhamento eficiente do sinal.

Formato da obra e padrão aceito:
Aceitamos o formato Gerber RS-274-X, garantindo a compatibilidade com o software de design de PCB padrão da indústria.garantir uma produção de elevada qualidade e fiabilidade.

Área de serviço:
Os nossos serviços estão disponíveis em todo o mundo, permitindo aos clientes de qualquer canto do globo acederem aos nossos produtos e suporte excepcionais.

Informações de contacto:
Para consultas técnicas ou mais detalhes, por favor entre em contato com a Ivy em sales10@bichengpcb.com.Estamos dedicados a fornecer um serviço excepcional ao cliente e suporte técnico adaptado às suas necessidades específicas.

A revolução dos PCB de alto desempenho com laminados cerâmicos de hidrocarbonetos RO4003C

Introdução:
No cenário de rápida evolução das aplicações eletrónicas, a procura de placas de circuito impresso (PCB) de alto desempenho continua a aumentar.Os laminados cerâmicos de hidrocarbonetos RO4003C surgiram como um material de PCB revolucionárioNeste artigo, vamos aprofundar as características, benefícios e aplicações do RO4003C,que lança luz sobre o seu potencial para revolucionar o mundo dos PCB.

Vantagens e características do RO4003C para PCB de alto desempenho:
Os laminados cerâmicos de hidrocarbonetos RO4003C oferecem uma série de vantagens que os tornam uma escolha ideal para PCBs de alto desempenho.05O seu baixo fator de dissipação (tan, δ) de 0,0027 a 10 GHz/23°C e 0,0021 a 2.5 GHz/23°C melhora ainda mais o seu desempenho em aplicações de alta frequência.

Considerações térmicas: coeficiente de expansão térmica e estabilidade dimensional:
O RO4003C apresenta uma excelente estabilidade térmica com um coeficiente térmico ε de +40 ppm/°C na faixa de -50°C a 150°C.Isto garante que o PCB mantém a sua integridade estrutural e propriedades elétricas numa ampla gama de temperaturasAlém disso, a sua estabilidade dimensional inferior a 0,3 mm/m (mil/ polegada) após gravação a + E2/150°C garante um desempenho fiável mesmo em ambientes térmicos exigentes.

Propriedades elétricas do RO4003C: Constante dielétrica e fator de dissipação:
A constante dielétrica (ε) do RO4003C, medida com o IPC-TM-650 2.5.5.5 Processo de Stripline apertado, é 3,38±0.05Esta baixa constante dielétrica garante uma perda mínima de sinal e um excelente controlo da impedância, tornando o RO4003C adequado para aplicações digitais e de RF de alta velocidade.δ) de RO4003C, medida a 10 GHz/23°C e 2,5 GHz/23°C, é 0,0027 e 0,0021Estes valores baixos indicam uma baixa atenuação do sinal e uma transmissão de potência eficiente.

Garantir a integridade do sinal: Resistência elétrica e resistência superficial do RO4003C:
O RO4003C possui uma resistência elétrica impressionante, com um valor de 31,2 (780) Kv/mm (v/mil) em uma espessura de 0,51 mm (0,020").Esta alta resistência elétrica permite que o RO4003C resista a altas tensões e evite falhas elétricasAlém disso, a resistividade superficial do RO4003C é de 4,2 x 10^9 MΩ, garantindo um isolamento eficaz e minimizando as correntes de fuga.

Resistência mecânica: módulo de tração e análise de resistência do RO4003C:

O RO4003C apresenta uma resistência mecânica notável, com um módulo de tração de 19.650 MPa (2.850 ksi) na direcção X e 19.450 MPa (2.821 ksi) na direcção Y. A sua resistência à tração é de 139 MPa (20.2 ksi) na direcção X e 100 MPa (14,5 ksi) na direcção Y.Essas propriedades tornam o RO4003C altamente resistente à deformação e garantem a integridade estrutural dos PCBs mesmo em condições exigentes.

Aplicações do RO4003C em várias indústrias:
A versatilidade do RO4003C abre uma ampla gama de aplicações em várias indústrias.torná-lo uma excelente escolha para telecomunicaçõesRO4003C pode ser usado em PCBs de alta frequência, circuitos de microondas, amplificadores de potência, antenas e sistemas de radar, entre outros.

Sustentabilidade e compatibilidade sem chumbo do RO4003C:
À medida que a indústria avança para práticas mais sustentáveis, o RO4003C destaca-se como uma escolha ecológica.assegurar o cumprimento das regulamentações e reduzir o impacto ambiental da produção de PCBAo escolherem o RO4003C, as empresas podem contribuir para um futuro mais verde e satisfazer as demandas dos clientes ecoconscientes.

Funções de alta frequência: RO4003C para aplicações na faixa de GHz:
As propriedades elétricas excepcionais do RO4003C e a sua tangente de baixa perda tornam-no particularmente adequado para aplicações de alta frequência na faixa de GHz.55 (medido utilizando o método de comprimento de fase diferencial), RO4003C fornece controle de impedância preciso e minimiza distorções do sinal.Permite a concepção e fabricação de circuitos de RF e microondas de alto desempenho que operam na faixa de frequências GHz.

Gestão térmica com a RO4003C: Conductividade térmica e eficiência de arrefecimento:
A gestão térmica eficiente é crucial para dispositivos eletrónicos, especialmente aqueles que operam a níveis de potência elevados.Esta elevada condutividade térmica facilita a efetiva dissipação de calor, reduzindo o risco de superaquecimento dos componentes e garantindo um desempenho fiável.e outras aplicações sensíveis ao calor.

Conclusão:
Os laminados cerâmicos de hidrocarbonetos RO4003C oferecem uma infinidade de características e benefícios que os tornam uma escolha de topo para PCBs de alto desempenho.Excelente estabilidade térmicaO RO4003C permite a concepção e fabricação de sistemas eletrónicos fiáveis e eficientes.A sua compatibilidade com os processos sem chumbo e os aspectos de sustentabilidade aumentam ainda mais o seu apeloSeja nas telecomunicações, aeroespacial, automóvel ou outras indústrias,O RO4003C permite que engenheiros e designers ultrapassem os limites da inovação e alcancem desempenho sem precedentes em suas aplicações de PCB.
