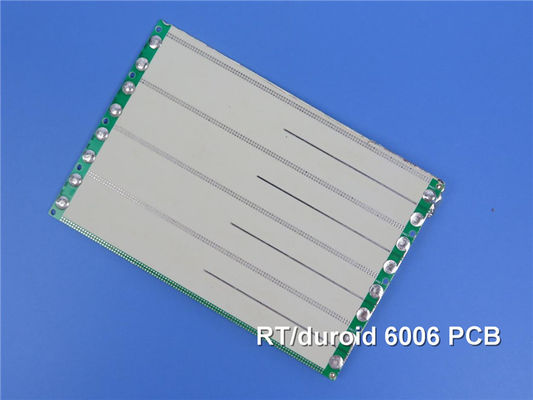

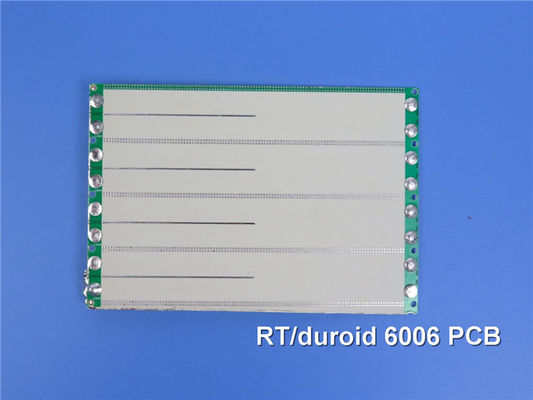

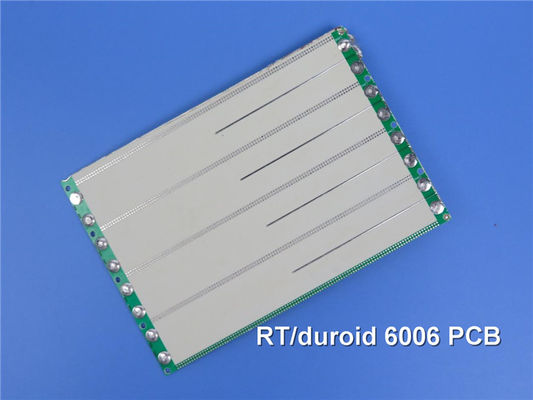

Estamos felizes em compartilhar o PCB recém-enviado com você. É composto de compósitos PTFE cerâmicos RT/duroid 6006 com uma constante dielétrica de 6.15, assegurando a perda mínima de sinal e a máxima eficiência. Fornecido por um processo livre de chumbo, é ecológico e pode operar numa faixa de temperatura de -40°C a +85°C.
O PCB possui um empilhamento rígido de 2 camadas com cobre acabado de 35um e RT/duroide 6006 dielétrico 50 mil (1.27 mm) para garantir a estabilidade estrutural.
Os detalhes de construção incluem dimensões de placa de 77 mm x 59 mm, com dois tipos de PCB produzidos com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é de 8/7 mils e o tamanho mínimo do buraco é de 0,5 mm.Não tem vias cegas ou enterradas.A espessura do revestimento é de 1 milímetro, e o acabamento da superfície é de ouro de imersão.Não há tela de seda em cima ou em baixo.Não há filtro de seda nas almofadas de solda, e 100% de teste elétrico é usado para garantia de qualidade.
As estatísticas de PCB incluem 29 componentes, 54 pads totais, 38 pads através de buracos, 16 pads SMT superiores e nenhum pads SMT inferiores.
Gerber RS-274-X é usado como a nossa obra de arte padrão, e o PCB atende IPC-Classe-2 padrões da indústria para desempenho de alta qualidade.
Nosso serviço mundial garante que nossos clientes possam obter seu próprio PCB único onde quer que estejam.
| Material de PCB: |
Fabricação a partir de materiais de borracha |
| Designação |
NT1 motor eléctrico |
| Constante dielétrica: |
6.15 |
| Fator de dissipação |
0.0027 10GHz |
| Número de camadas: |
PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: |
10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
RT-duroide 6006: A escolha ideal para aplicações de alta frequência
À medida que a tecnologia continua a progredir, a procura de placas de circuito impresso (PCB) de alto desempenho capazes de lidar com sinais de alta frequência está a aumentar. RT/duroid 6006,um material composto cerâmico de PTFE, surgiu como o material de PCB para aplicações de alta frequência.
| NT1duroide NT1duroide |
| Imóveis |
NT1 motor eléctrico |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
6.15±0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Linha de raios-graves apertada |
| Constante dielétrica,εDesenho |
6.45 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0027 |
Z |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 410 |
Z |
ppm/°C |
- 50°C- 170°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
7 x 107 |
|
Mohm.cm |
A |
IPC 2.5.17.1 |
| Resistividade de superfície |
2 x 107 |
|
- O quê? |
A |
IPC 2.5.17.1 |
| Propriedades de tração |
ASTM D638 (0,1/min. taxa de deformação) |
| Módulo de Young |
627(91) 517(75) |
X Y |
MPa ((kpsi) |
A |
| Estresse extremo |
20(2.8) 17(2.5) |
X Y |
MPa ((kpsi) |
A |
| Estiramento Final |
12 a 13 4 a 6 |
X Y |
% |
A |
| Propriedades de compressão |
|
ASTM D695 (0,05/min. taxa de deformação) |
| Módulo de Young |
1069 (115) |
Z |
MPa ((kpsi) |
A |
| Estresse extremo |
54(7.9) |
Z |
MPa ((kpsi) |
A |
| Estiramento Final |
33 |
Z |
% |
|
| Módulo flexural |
2634 (382) 1951 (283) |
X |
MPa ((kpsi) |
A |
ASTM D790 |
| Estresse extremo |
38 (5.5) |
X Y |
MPa ((kpsi) |
A |
| Deformação sob carga |
0.33 2.1 |
Z Z |
% |
24 horas / 50°C/7MPa 24 horas/150°C/7MPa |
ASTM D261 |
| Absorção de umidade |
0.05 |
|
% |
D48/50°C0.050" (~1.27mm) de espessura |
IPC-TM-650 2.6.2.1 |
| Conductividade térmica |
0.49 |
|
W/m/k |
80°C |
ASTM C518 |
| Coeficiente de expansão térmica |
47
34
117 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°CTGA |
|
ASTM D3850 |
| Densidade |
2.7 |
|
g/cm3 |
|
A norma ASTM D792 |
| Calor específico |
0.97(0.231) |
|
j/g/k
(BTU/ib/)OF) |
|
Calculado |
| Peel de cobre |
14.3 (2.5) |
|
pli (N/mm) |
após flutuação de solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Propriedades e aplicações:
RT/duroide 6006 tem uma constante dielétrica de 6,15±0.15, o que garante perda de sinal mínima e eficiência máxima.0027O seu coeficiente térmico ε é de -410 ppm/°C, o que garante estabilidade em ambientes de alta temperatura.RT tecnologia da informação RT tecnologia da informação RT tecnologia da informação, tornando-se uma escolha popular entre os fabricantes.
Vantagens do RT/duroide 6006:
O RT/duroide 6006 tem várias vantagens em relação a outros materiais de PCB. A sua constante dielétrica excepcional e o seu baixo factor de dissipação permitem uma integridade óptima do sinal,Redução do risco de distorção ou perda de sinalÉ também altamente estável em ambientes de alta temperatura, tornando-o ideal para utilização em aplicações exigentes.que é essencial para os fabricantes que procuram cumprir as regulamentações ambientais.
Benefícios ambientais:
Para além do seu desempenho excepcional, o RT/duroid 6006 é também ecológico, é livre de chumbo e compatível com processos livres de chumbo,tornando-a uma escolha ideal para os fabricantes que procuram cumprir as regulamentações ambientais.
Conclusão:
O RT/duroid 6006 surgiu como o material preferido para PCB para aplicações de alta frequência.e benefícios ambientais tornam-na uma escolha ideal para fabricantes que procuram projetar PCBs de alto desempenhoCom as suas propriedades únicas e rigoroso controlo de qualidadeds, RT/duroid 6006 está a revolucionar o projeto de PCB de alta frequência e a liberar desempenho inigualável para várias aplicações.
