Detalhes do produto:
|

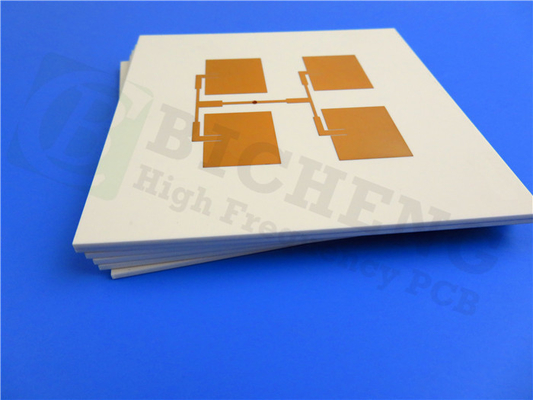

Realçar: | Cegueira de várias camadas através de PCB,Imersão de ouro revestimento cego através de PCB,Rogers 3003 Material de PCB |
---|
Apresentando a nossa mais recente adição ao mundo das placas de circuito impresso (PCBs), um PCB recém-vendido que combina tecnologia avançada, desempenho confiável e disponibilidade global.Construído com precisão e qualidade em menteEste PCB oferece características excepcionais para atender às demandas de diversas aplicações.
Material de PCB e empilhamento:
A base deste PCB está nos compósitos PTFE Rogers RO3003 cerâmicos de alta qualidade, com uma constante dielétrica de 3,0 a 10 GHz e um fator de dissipação de 0,001 a 10 GHz.Este material garante uma integridade óptima do sinal e uma transmissão eficiente do sinalO PCB funciona perfeitamente num intervalo de temperatura de -40°C a +85°C, tornando-o adequado a várias condições ambientais.
Este PCB rígido de 8 camadas possui uma configuração meticulosa de empilhamento que melhora seu desempenho.Espessura de 127 mmO Bondply 2929, com uma espessura de 0,076 mm, proporciona estabilidade e reforço entre as camadas de cobre e os substratos.
Detalhes e especificações de construção:
O novo PCB fornecido vem com detalhes de construção precisos e especificações para atender aos requisitos do seu projeto.assegurar um ajuste precisoO traço/espaço mínimo é de 4/4 mil, permitindo projetos de circuitos complexos, enquanto o tamanho mínimo do buraco é de 0,4 mm.
Com vias cegas nas camadas L5-L8, este PCB oferece maior flexibilidade no roteamento e interconectividade.7 ml) para as camadas interiores e 1 oz (1A espessura do revestimento de via mede 1 milímetro, garantindo conexões elétricas fiáveis.
Para proteger o PCB e melhorar a sua longevidade, é acabado com ouro de imersão, proporcionando excelente resistência à corrosão e soldagem.fornecer uma rotulagem e uma identificação clarasAs máscaras verdes de solda superior e inferior oferecem uma protecção fiável contra os factores ambientais, garantindo ao mesmo tempo uma solda eficiente.
QNormas de qualidade e disponibilidade:
Este PCB recém-vendido cumpre o padrão de qualidade IPC-Classe 2, garantindo uma fabricação de alta qualidade e um desempenho confiável.assegurar que todos os aspectos da sua funcionalidade são examinados minuciosamente e cumprem os mais elevados padrões da indústria.
Com disponibilidade mundial, este PCB pode ser entregue a clientes em todo o mundo. Para mais informações ou para discutir seus requisitos específicos, entre em contato com a Ivy no sales10@bichengpcb.com.
Em conclusão, o nosso PCB recém-vendido combina tecnologia avançada, construção meticulosa e adesão aos padrões de qualidade.Este PCB está pronto para capacitar seus projetos eletrônicos e atender às demandas da indústria em rápida evolução de hoje.
RO3003 Valor típico | |||||
Imóveis | RO3003 | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 3.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 3 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | -3 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistividade de volume | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo de tração | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
Absorção de umidade | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0.9 | j/g/k | Calculado | ||
Conductividade térmica | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Coeficiente de expansão térmica (-55 a 288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densidade | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 12.7 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Mergulho profundo no RO3003: um material de PCB versátil para aplicações de alta frequência
Introdução:
RO3003, um composto PTFE cheio de cerâmica,ganhou uma tração significativa no mundo das placas de circuito impresso (PCBs) devido às suas propriedades excepcionais e adequação para aplicações de alta frequênciaNeste artigo, vamos explorar os vários aspectos do RO3003 e aprofundar suas vantagens, detalhes de construção e características de desempenho.,Vamos descobrir porque é que o RO3003 é a melhor escolha para projetos eletrónicos exigentes.
RO3003: Revelar as principais propriedades de um material de PCB de alto desempenho
O RO3003 é conhecido por suas excelentes propriedades dielétricas, tornando-o um material ideal para aplicações de alta frequência.04 (de acordo com o processo) e 3 (de acordo com o projeto) a 10 GHzO RO3003 garante uma integridade de sinal superior e perda mínima, apoiada pelo seu baixo fator de dissipação (tanδ) de 0,001 a 10 GHz, garantindo uma transmissão de sinal eficiente.
Estabilidade de temperatura e precisão dimensional
Uma das características destacadas do RO3003 é a sua notável estabilidade térmica.RO3003 mantém o seu desempenho mesmo em condições de temperatura extremaAlém disso, a sua excepcional estabilidade dimensional, com uma variação de apenas 0,06 mm/m (X) e 0,07 mm/m (Y) em condições COND A, garante uma fabricação de PCB precisa e fiável.
Performance elétrica e mecânica
O RO3003 apresenta propriedades eléctricas impressionantes, incluindo uma resistividade de volume e uma resistividade de superfície de 10^7 xn--M-jlb.cm e 10^7 MΩ, respectivamente, em condições COND A.Isto garante um excelente isolamento e evita correntes de fugaAlém disso, o seu elevado módulo de tração, com valores de 930 MPa (X) e 823 MPa (Y) a 23°C, aumenta a integridade estrutural dos PCB fabricados com RO3003.
Confiabilidade e resiliência ambiental
Quando se trata de resiliência ambiental, o RO3003 se destaca. Ele possui uma baixa taxa de absorção de umidade de 0,04% de acordo com os testes D48/50, tornando-o adequado para aplicações em ambientes úmidos.A condutividade térmica do material é de 0.5 W/M/K a 50 °C facilita uma efetiva dissipação de calor, evitando o esforço térmico e garantindo um desempenho óptimo.
Normas de compatibilidade e segurança
O RO3003 foi projetado para atender a padrões de qualidade rigorosos. Ele tem um coeficiente de expansão térmica de 17 ppm/°C (X), 16 ppm/°C (Y) e 25 ppm/°C (Z) a 23°C/50% RH, de acordo com o IPC-TM-650 2.4.4.1Além disso, o RO3003 é compatível com processos sem chumbo, alinhando-se com os requisitos da indústria e com os regulamentos ambientais.O material apresenta igualmente uma excelente resistência à inflamabilidade, com classificação V-0 de acordo com as normas UL 94.
Conclusão
O RO3003 destaca-se como um material PCB versátil e de alto desempenho especificamente concebido para aplicações de alta frequência.Precisão dimensionalSeja para telecomunicações, aeroespacial, ou aplicações de dados de alta velocidade,RO3003 proporciona um desempenho fiável e eficienteCom a sua compatibilidade com processos sem chumbo e a adesão às normas de segurança, o RO3003 garante a qualidade e a conformidade.Abrace o poder do RO3003 e liberte todo o potencial dos seus projetos de alta frequência.
