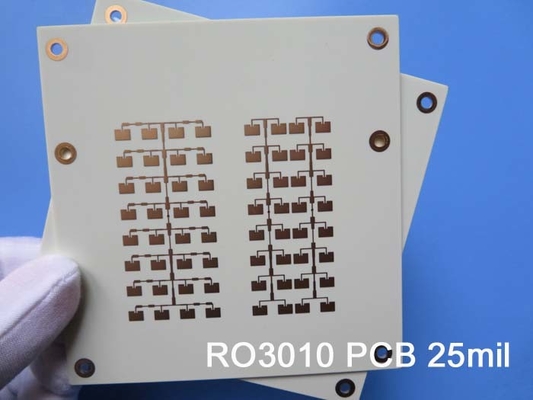

HASL 2 camadas Rogers RO3010 PCB PTFE cerâmico preenchido 35uM cobre

É um prazer estar aqui para apresentar o nosso recém-vendido 2 camadas Rogers RO3010 PCB cerâmico de PTFE, projetado com precisão e construído para atender aos mais altos padrões da indústria,Este PCB é destinado a elevar seus projetos eletrônicosVamos aprofundar os detalhes deste produto de ponta.

Propriedades inigualáveis do material:
O PCB é construído usando compósitos PTFE Rogers RO3010 cerâmicos, conhecidos por seu desempenho superior.garante uma excelente integridade do sinal e perda mínima do sinalO baixo factor de dissipação de 0,0022 a 10 GHz e 23°C garante uma transmissão de energia eficiente.com uma temperatura de decomposição (Td) superior a 500°C, permitindo-lhe resistir a temperaturas extremas.

Estacamento robusto de duas camadas:
Nossa PCB possui uma configuração de empilhamento rígido de 2 camadas, oferecendo flexibilidade e facilidade de uso.635 mmA camada de cobre 2 também tem uma espessura de 35 μm, garantindo uma condutividade elétrica confiável.

Detalhes da construção:
As dimensões das placas medem 98,38 mm x 70 mm para ambos os tipos, com uma tolerância estrita de +/- 0,15 mm, garantindo uma fixação precisa.permitindo layouts de circuitos complexosO tamanho mínimo do orifício de 0,4 mm permite uma fácil integração dos componentes. A espessura do quadro acabado é de 0,7 mm, proporcionando um perfil fino e leve.4 mils) em peso de cobre da camada exterior e 20 μm através da espessura do revestimentoO acabamento da superfície é o nível de solda a ar quente (HASL), garantindo conexões de solda confiáveis.

Estatísticas abrangentes:
O PCB possui estatísticas impressionantes, incluindo 51 componentes e um total de 67 pastilhas.A placa permite um encaminhamento e uma conectividade eficientes do sinalO PCB incorpora 6 redes, garantindo a integração perfeita com outros elementos do circuito.

Padrões da indústria e disponibilidade global:
O nosso PCB adere aos padrões IPC-Classe-2, garantindo uma fabricação de alta qualidade e conformidade com os padrões da indústria.assegurar a compatibilidade e a facilidade de utilizaçãoCom a disponibilidade mundial, os clientes de todas as regiões podem beneficiar deste produto excepcional.

Contacte-nos para assistência técnica:
Para quaisquer perguntas técnicas ou informações adicionais, a nossa equipa dedicada, liderada por Ivy, está pronta para fornecer apoio abrangente.E teremos prazer em ajudá-lo..

Em conclusão, o nosso recém-vendido PCB PTFE de cerâmica Rogers RO3010 de duas camadas é a solução perfeita para os seus projetos electrónicos.Detalhes precisos da construçãoConfie neste PCB avançado para dar vida aos seus projetos eletrónicos.

Introdução à RO3010: O material PCB PTFE de ponta de cerâmica

Quando se trata de materiais de PCB de alto desempenho, os compósitos PTFE cerâmicos RO3010 da Rogers Corporation são uma verdadeira mudança de jogo.RO3010 oferece propriedades elétricas e mecânicas excepcionaisVamos aprofundar a ficha de dados do RO3010 para compreender as suas características e vantagens.

Desempenho dielétrico incomparável:

O RO3010 possui uma constante dielétrica impressionante (ε) de 10,2 ± 0,05 a 10 GHz e 23 °C, de acordo com o IPC-TM-650 2.5.5.5 Método de ensaio de linha de tração com grampo, que assegura uma excelente integridade do sinal e uma perda mínima do sinal, permitindo uma transmissão eficiente da energia e um desempenho fiável.Constante dielétrica de projecto (ε) de 11.2 de 8 GHz a 40 GHz, determinado utilizando o Método de comprimento de fase diferencial, demonstra ainda mais a adequação do material para aplicações de alta frequência.

Perda mínima de sinal:
O fator de dissipação (tanδ) do RO3010 é incrivelmente baixo 0,0022 a 10 GHz e 23 °C, de acordo com o IPC-TM-650 2.5.5.5 método de ensaio. Este valor baixo indica que o material apresenta perdas de energia mínimas durante a transmissão do sinal, o que resulta numa melhoria da eficiência global do sistema.

Estabilidade térmica e precisão dimensional:
O RO3010 apresenta uma notável estabilidade térmica com um coeficiente térmico de ε de -395 ppm/°C de -50°C a 150°C a 10 GHz, conforme avaliado pelo IPC-TM-650 2.5.5.5 método de ensaio. Esta propriedade garante que o PCB mantém o seu desempenho elétrico numa ampla gama de temperaturas, tornando-o adequado para ambientes exigentes.O material também demonstra excelente estabilidade dimensional, com variações dimensionais de apenas 0,35 ppm/°C e 0,31 ppm/°C nas direcções X e Y, respectivamente, de acordo com o IPC-TM-650 2.2.4 método de ensaio.

Propriedades elétricas fiáveis:
O RO3010 apresenta uma resistência de volume e uma resistência de superfície impressionantes, ambas medindo 10^5 MΩ.cm e 10^5 MΩ, respectivamente, sob IPC 2.5.17.1 condições de ensaio. Estes valores indicam excelentes características de isolamento, garantindo um desempenho elétrico fiável e evitando fugas de corrente indesejadas.

Resistência mecânica e durabilidade:
Com um módulo de tração de 1902 MPa na direção X e 1934 MPa na direção Y a 23 °C, conforme ASTM D 638, o RO3010 apresenta uma resistência mecânica excepcional.Esta propriedade permite que o PCB resista a várias tensões mecânicas e garante a longevidade de seus projetos eletrônicos.

Performance térmica superior:
O RO3010 apresenta uma condutividade térmica de 0,95 W/M/K a 50 °C, conforme ASTM D 5470, permitindo uma dissipação de calor eficiente.O coeficiente de expansão térmica do material varia de 11 a 16 ppm/°C no, Y e Z, respectivamente, de - 55°C a 288°C a 23°C/50% RH, de acordo com o IPC-TM-650 2.4.4.1 método de ensaio. Esta propriedade minimiza o risco de tensão térmica e garante a estabilidade dos circuitos mesmo em ambientes térmicos desafiadores.

Confiabilidade excepcional:
O RO3010 é concebido para suportar condições exigentes, com uma temperatura de decomposição (Td) superior a 500°C, conforme a norma ASTM D 3850.Esta propriedade notável garante a estabilidade e a integridade do material mesmo em aplicações de alta temperaturaAlém disso, a densidade de RO3010 é de 2,8 gm/cm3 a 23°C, de acordo com a ASTM D 792, proporcionando uma solução leve mas robusta para as suas necessidades de PCB.

Conformidade industrial e compatibilidade sem chumbo:
O RO3010 cumpre os rigorosos padrões de inflamabilidade do V-0, conforme UL 94, garantindo a sua segurança e fiabilidade.tornando-o amigável ao ambiente e compatível com os requisitos de fabricação modernos.

Em resumo, os compósitos PTFE cerâmicos RO3010 oferecem uma combinação incomparável de propriedades eléctricas e mecânicas.Estabilidade térmica, propriedades elétricas fiáveis e resistência mecânica, o RO3010 é a escolha ideal para aplicações de alta frequência onde a confiabilidade é primordial.Experimente as capacidades de ponta do RO3010 e leve seus projetos eletrônicos a novos patamares de desempenho e durabilidade.
