Detalhes do produto:
|

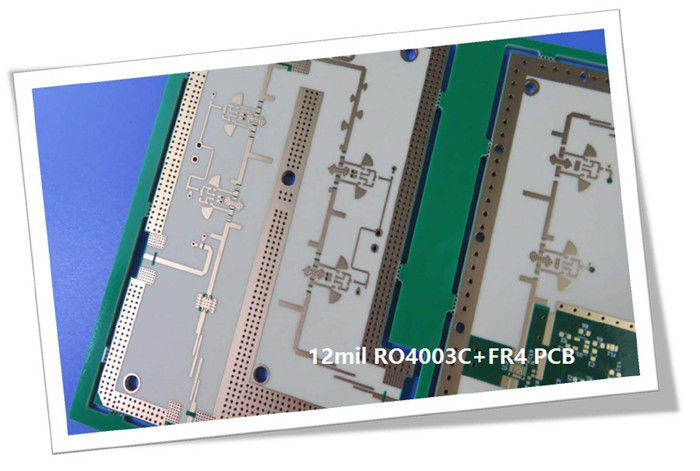

| Realçar: | RO4003C PCB híbridos,Placa de PCB RF controlada por impedância,PCB híbrido de 12 ml |
||
|---|---|---|---|
Apresentamos o nosso recém-vendido PCB rígido de 6 camadas, uma solução de alta qualidade concebida para atender às necessidades dos seus projetos eletrónicos.incluindo o Rogers RO4003C Hidrocarbono vidro tecido cerâmico e High Tg 170°C FR-4Funciona perfeitamente em temperaturas que variam de -40°C a +130°C, garantindo um desempenho fiável mesmo em ambientes desafiadores.

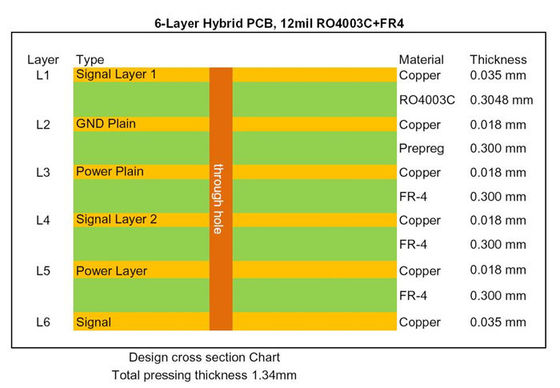

O PCB possui um empilhamento bem projetado, consistindo de várias camadas de cobre, núcleos e materiais pré-impregnados.4 ml) de cobre por camadaO acabamento da superfície é Electroless Nickel Immersion Gold (ENIG), fornecendo resistência à corrosão e soldagem superior.Os filtros de seda de cima e de baixo são em branco, enquanto as máscaras de solda são de acabamento azul fosco, garantindo uma rotulagem clara dos componentes e uma proteção abrangente.
| Parâmetro | Valor |
| Número de camadas | 1 a 32 |
| Material de substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC; TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 High CTI> 600V; Poliimida, PET; Núcleo Metálico, etc. |
| Tamanho máximo | Teste de voo: 900*600mm, Teste de fixação 460*380mm, Não teste 1100*600mm |
| Tolerância do Esboço do Conselho | ± 0,0059" (0,15 mm) |
| Espessura do PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de espessura ((T≥0,8 mm) | ± 8% |
| Tolerância de espessura ((t<0,8 mm) | ± 10% |
| Espessura da camada de isolamento | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Faixa mínima | 0.003" (0,075 mm) |
| Espaço mínimo | 0.003" (0,075 mm) |
| Espessura exterior de cobre | 35 μm-420 μm (1 oz-12 oz) |
| Espessura interna de cobre | 17 μm-350 μm (0,5 oz - 10 oz) |
| Furo de perfuração ((Mecânico) | 0.0059" - 0.25" (0.15mm-6.35mm) |
| Furo terminado ((Mecânico) | 0.0039"-0.248" (0.10mm-6.30mm) |
| DiâmetroTolerância ((Mecânica) | 0.00295" (0,075mm) |
| Registo (Mecânico) | 0.00197" (0,05mm) |
| Proporção de aspecto | 12:1 |
| Tipo de máscara de solda | LPI |
| Min Soldermask Bridge | 0.00315" (0,08mm) |
| Minima tolerância da máscara de solda | 0.00197" (0,05mm) |
| Ligação via Diâmetro | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerância de controlo da impedância | ± 10% |
| Revestimento de superfície | HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, placado em ouro puro, etc. |
Este PCB rígido de 6 camadas possui detalhes de construção impressionantes, incluindo uma largura mínima de traço/espaço de 5/4 mil e um tamanho mínimo de buraco de 0,20 mm.Não inclui vias cegas, mas possui 185 vias para encaminhamento e conexões eficientes do sinalA espessura do revestimento da via é de 20 μm, garantindo conexões confiáveis.
Para uma integridade óptima do sinal, a camada superior oferece um controlo de impedância de 50 ohms num traço de 20 milímetros, com referência ao L2.garantir a qualidade e a fiabilidade de primeira linha.
Com capacidade para acomodar até 112 componentes, incluindo 89 pads através do buraco e 50 pads SMT superior, este PCB suporta projetos de circuitos complexos.fornecendo uma gama abrangente de opções para componentes de montagem de superfícieA obra de arte é fornecida no formato Gerber RS-274-X, compatível com o software de projeto de PCB padrão.Garantia de uma produção de elevada qualidade e da conformidade com as normas do sector.
O nosso PCB rígido de 6 camadas de alta qualidade está disponível para compra em todo o mundo.Se tiver dúvidas técnicas ou precisar de mais informaçõesPor favor, entre em contato com a Ivy no sales10@bichengpcb.com.
Experimente desempenho incomparável, confiabilidade e disponibilidade global com o nosso PCB rígido de 6 camadas de alta qualidade.Encomende o seu PCB hoje e liberte o potencial dos seus projetos.
