20mil Duplo Lado 1 oz de cobre imersão Placa de PCB prata RT / Duroid 6035HTC

Descrição de produto detalhada
Realçar:

placa de circuito do PWB 1oz

,

Tabela de PCB de imersão de cobre e prata

,

20 milímetros de material de PCB de duas faces

O nosso recém-vendido PCB rígido de 2 camadas foi concebido para satisfazer as suas necessidades eletrónicas, oferecendo um desempenho e uma fiabilidade excepcionais.Construído a partir de compósitos PTFE cerâmicos de alta qualidade Rogers RT/duroide 6035HTCCom um processo DK de 3,5 a 10 GHz e um fator de dissipação de 0,0013 na mesma frequência, é alcançada uma excelente integridade do sinal.É projetado para funcionar perfeitamente em temperaturas que variam de -40°C a +85°C, tornando-o adequado para uma ampla gama de aplicações.



O empilhamento do nosso PCB rígido de 2 camadas compreende duas camadas de cobre com uma espessura de 35 μm, sandwichando um substrato Rogers RT/duroide 6035HTC de 0,508 mm (20 mil).Esta construção garante durabilidade e transferência de sinal eficiente para os seus projetos de circuito.



No que diz respeito aos pormenores da construção, foram alcançadas dimensões precisas de 89,24 mm x 11,8 mm, com uma tolerância de +/- 0,15 mm.Isto garante dimensões precisas adaptadas às suas necessidades específicasUma largura mínima de traço/espaço de 5/5 mils permite o encaminhamento de circuitos complexos, enquanto um tamanho mínimo de orifício de 0,35 mm proporciona flexibilidade para a montagem de componentes.Este PCB não incorpora vias cegas, simplificando o processo de fabrico.



Com uma espessura de placa fina de 0,63 mm e uma camada externa de cobre de 1 oz (1,4 mil), o peso, a durabilidade e a excelente condutividade são garantidos.assegurar ligações fiáveisA prata de imersão serve de acabamento de superfície, oferecendo excelente solderabilidade e resistência à corrosão.dando ao PCB uma aparência limpa e minimalistaA máscara de solda superior é verde, proporcionando uma protecção eficaz, enquanto a máscara de solda inferior está ausente.



Para garantir a qualidade, cada PCB é submetido a 100% de testes elétricos antes da expedição, garantindo um desempenho e uma fiabilidade ideais.



As estatísticas impressionantes acompanham esta PCB, incluindo suporte para até 128 componentes, um total de 112 pads, 81 pads através de buracos, 20 pads SMT superior e 11 pads SMT inferior.amplas opções de conectividade estão disponíveis para seus projetos de circuito.

A ilustração deste PCB é fornecida no formato Gerber RS-274-X, compatível com o software de design de PCB padrão.Garantia da qualidade da produção e da conformidade com as normas do sector.



Nosso PCB rígido de 2 camadas está disponível para compra em todo o mundo, atendendo clientes em todo o mundo.Ivy está pronta para prestar assistência e fornecer mais informações sobre o nosso PCB rígido de 2 camadas.

Escolha o nosso PCB de alta qualidade para os seus projetos eletrónicos e experimente desempenho e fiabilidade excepcionais.



Constante dielétrica,εProcesso 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3.6 Z   8 GHz - 40 GHz Método de comprimento de fase diferencial
Fator de dissipação 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 66 Z ppm/°C -50°C a 150°C Mod IPC-TM-650, 2.5.5.5
Resistividade de volume 108   MΩ.cm A IPC-TM-650, 2.5.17.1
Resistividade de superfície 108   A IPC-TM-650, 2.5.17.1
Estabilidade dimensional -0,11 -0.08 CMD MD mm/m (mils/ polegada) 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 IPC-TM-650 2.4.39A
Módulo de tração 329 244 MD CMD KPSI 40 horas @23°C/50RH ASTM D638
Absorção 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de expansão térmica (-50 °C a 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% HRC IPC-TM-650 2.4.41
Conductividade térmica 1.44   W/m/k 80°C ASTM C518
Densidade 2.2   gm/cm3 23°C A norma ASTM D792
Força da casca de cobre 7.9   Plínio 20 s. @ 288 °C IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.


Desvendando as propriedades impressionantes do RT/duroide 6035HTC: potenciando PCBs de alto desempenho



O material RT/duroide 6035HTC, utilizado na nossa construção de PCB, possui propriedades impressionantes que contribuem para as suas capacidades de alto desempenho.05 a 10 GHz/23°C, conforme determinado pela IPC-TM-650 2.5.5.5 Método Stripline com pinça, garante uma transmissão de sinal eficiente e características elétricas fiáveis.6, tornando-o adequado para frequências que vão de 8 GHz a 40 GHz, de acordo com o método de comprimento de fase diferencial.



Quando se trata de fator de dissipação, o RT/duroide 6035HTC apresenta um valor notavelmente baixo de 0,0013 a 10 GHz/23°C, de acordo com o IPC-TM-650 2.5.5Este baixo fator de dissipação garante perdas mínimas de sinal e preserva a integridade do sinal.O coeficiente térmico da constante dielétrica é medido a -66 ppm/°C no intervalo de temperatura de -50°C a 150°C, em conformidade com a IPC-TM-650 2.5.5.5 padrão.

O material RT/duroide 6035HTC apresenta excelentes propriedades de isolamento elétrico com uma resistividade de volume de 10^8 MΩ·cm e uma resistividade de superfície de 10^8 MΩ, conforme determinado pelo IPC-TM-650 2.5.17Estas características garantem um isolamento elétrico eficaz e mitigam o risco de fugas de superfície.

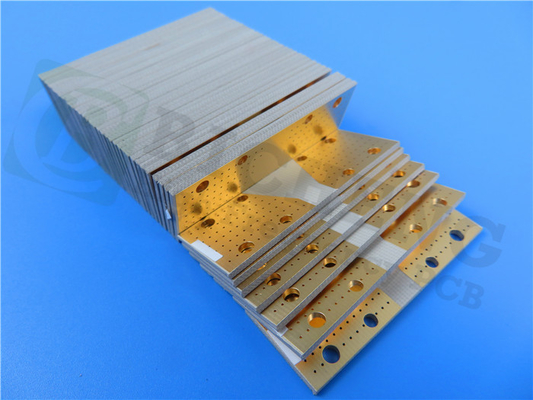

20mil Duplo Lado 1 oz de cobre imersão Placa de PCB prata RT / Duroid 6035HTC 0



Em termos de estabilidade dimensional, o RT/duroide 6035HTC oferece um baixo coeficiente de expansão térmica (CTE) de 19 ppm/°C nas direcções X, Y e Z,medida a 23°C/50% RH em conformidade com a IPC-TM-650 2.4Esta propriedade excepcional garante que o PCB mantenha a sua integridade estrutural e as suas dimensões mesmo sob flutuações extremas de temperatura.

O módulo de tração do material é medido a 329 kpsi na direção MD (direção da máquina) e a 244 kpsi na direção CMD (direção da máquina) após um ensaio de 40 horas a 23°C/50% RH, de acordo com a norma ASTM D638.Este elevado módulo de tração contribui para a resistência do PCB, estabilidade e desempenho estrutural geral.



Com uma taxa de absorção de umidade de 0,06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), o RT/duroide 6035HTC demonstra uma resistência superior à absorção de umidade.mesmo em ambientes com níveis elevados de umidade.

O material possui uma condutividade térmica de 1,44 W/m/k a 80 °C, conforme determinado pela norma ASTM C518. Esta elevada condutividade térmica facilita uma dissipação de calor eficiente,prevenção eficaz do sobreaquecimento e manutenção de temperaturas de funcionamento ideais para aplicações eletrónicas.

Com uma densidade de 2,2 gm/cm3 a 23°C, conforme determinado pela norma ASTM D792, o RT/duroide 6035HTC alcança um equilíbrio entre o design leve e a integridade estrutural,tornando-se uma escolha ideal para aplicações de PCB.



Em termos de fiabilidade, o material apresenta uma resistência à descascagem de cobre de 7,9 pli, testada durante 20 segundos a 288°C de acordo com o IPC-TM-650 2.4.8Esta notável resistência garante uma forte adesão entre as camadas de cobre, evitando efetivamente a delaminação e aumentando a longevidade do PCB.

O RT/duroide 6035HTC alcançou uma classificação de inflamabilidade de V-0 de acordo com a norma UL 94, demonstrando suas capacidades excepcionais de resistência ao fogo.



Além disso, o material é compatível com processos sem chumbo, alinhado com as regulamentações ambientais e promovendo práticas de fabrico ecológicas.



Ao incorporar o material RT/duroide 6035HTC nas nossas PCBs, garantimos um desempenho excepcional, fiabilidade e durabilidade.condutividade térmica, e a fiabilidade tornam-na a escolha ideal para aplicações de PCB de alto desempenho.
