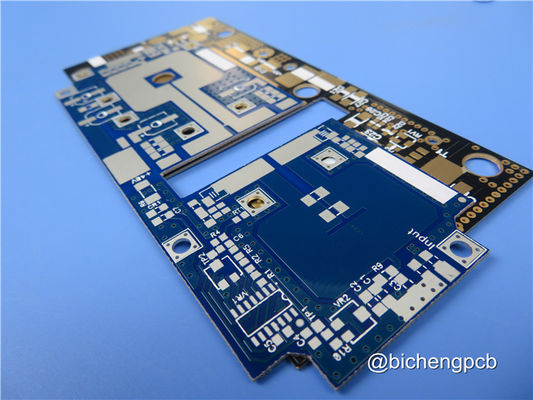

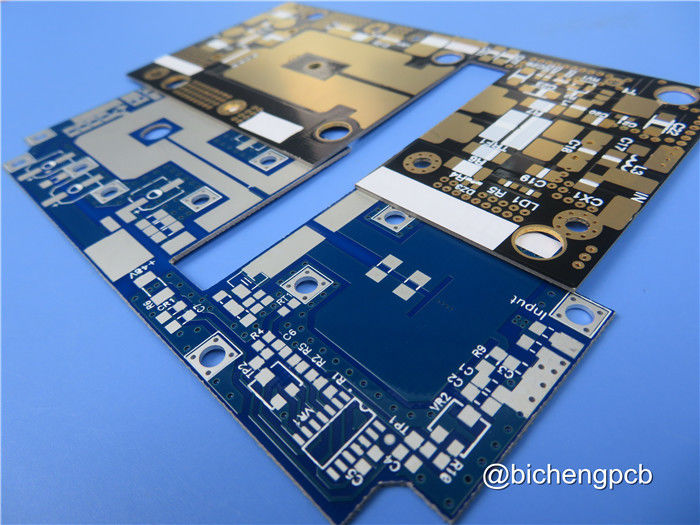

40ml 1oz de cobre PCB de alta frequência tacônico TRF-45

Temos o prazer de apresentar o nosso mais recente produto, um PCB rígido de 2 camadas que acaba de ser enviado.Vamos explorar as principais características e especificações deste produto excepcional:

1Material de PCB:

O PCB é construído usando compósitos PTFE Taconic TRF-45 cerâmicos, conhecidos por suas excelentes propriedades elétricas e durabilidade.
A constante dielétrica de 4,5 a 10 GHz/23°C garante uma transmissão de sinal e um controlo de impedância fiáveis.
Com um fator de dissipação de 0,0035 a 10 GHz/23°C, o PCB minimiza a perda de sinal e mantém uma alta integridade do sinal.
A taxa de absorção de umidade é de apenas 0,06%, garantindo a estabilidade e fiabilidade do PCB mesmo em ambientes úmidos.
O PCB funciona perfeitamente numa faixa de temperatura de -40°C a +85°C, tornando-o adequado para uma ampla gama de aplicações.

2Empilhadeira:

O PCB consiste num projeto rígido de duas camadas, que oferece simplicidade e facilidade de utilização.
A camada de cobre 1 tem uma espessura de 35 μm.
O substrato, Taconic TRF-45, tem uma espessura de 1.016 mm (40 mils).
A camada de cobre 2 também tem uma espessura de 35 μm.

3Detalhes da construção:

As dimensões da placa são definidas com precisão em 31,5 mm x 26,56 mm, garantindo um ajuste preciso e compatibilidade com as suas aplicações.
O PCB suporta um requisito mínimo de rastreamento e espaço de 5/4 mils, permitindo projetos complexos e compactos.
Com um tamanho mínimo de orifício de 0,35 mm, o PCB acomoda vários tipos de componentes e permite uma montagem eficiente.
Não há vias cegas nesta PCB.
A espessura do quadro acabado é de 1,14 mm, proporcionando estabilidade e resistência.
O peso do cobre acabado é de 1 oz (1,4 mils) nas camadas externas, garantindo uma condutividade ideal.
A espessura do revestimento é de 20 μm, facilitando ligações fiáveis entre as camadas.
O acabamento da superfície é de ouro de imersão, oferecendo excelente resistência à corrosão e soldabilidade.
Não se aplicam mascaras de seda ou soldagem em cima ou em baixo deste PCB.
Cada unidade é submetida a um ensaio elétrico de 100% antes da expedição, garantindo a sua funcionalidade e fiabilidade.

4Estatísticas de PCB:

O PCB é composto por 24 componentes, permitindo diversas aplicações e funcionalidades.
Dispõe de um total de 37 almofadas, sendo 22 almofadas através de buracos e 15 almofadas SMT superiores.
Não há pastilhas SMT no fundo desta PCB.
O PCB inclui 51 vias, fornecendo opções de interconectividade versáteis.
Suporta duas redes, permitindo um encaminhamento eficiente do sinal.

Para quaisquer perguntas ou consultas técnicas, não hesite em entrar em contato com a Ivy em sales10@bichengpcb.com. Nossa equipe dedicada está pronta para fornecer a assistência e apoio necessários.

TRF-45: Liberar o poder dos compósitos de PTFE cheios de cerâmica

Fortalecimento de sinais: explorando a impressionante constante dielétrica do TRF-45

Quando se trata de transmitir sinais de forma eficiente e manter a integridade do sinal, a constante dielétrica desempenha um papel fundamental.assegurar uma transmissão de sinal fiável e um controlo preciso da impedânciaEsta propriedade excepcional permite aos engenheiros conceber PCBs com desempenho superior e integridade de sinal otimizada.

Fator de Dissipação Desmistificado: Como o TRF-45 Garante a Integridade do Sinal

A perda de sinal pode ser uma preocupação significativa em aplicações de alta frequência. TRF-45 aborda esse desafio com seu baixo fator de dissipação de 0,0035 em 10 GHz.Este material de PCB inovador preserva a qualidade e a integridade dos sinais, permitindo uma comunicação sem problemas entre os componentes electrónicos.

Absorção de umidade: contribuição do TRF-45 para a estabilidade do PCB

Em ambientes úmidos, a absorção de umidade pode comprometer o desempenho e a fiabilidade dos PCB.proporciona uma estabilidade excepcional mesmo em condições exigentesEsta característica garante que o PCB permaneça robusto e confiável, tornando-o adequado para uma ampla gama de aplicações, incluindo os sectores aeroespacial, automóvel e industrial.

Força flexural: liberando a superior resistência ao dobramento do TRF-45

Os PCBs geralmente experimentam forças de flexão durante sua vida útil, o que pode levar a falhas mecânicas.De peso superior a 20 g/m2,000 lbs/in (177 N/mm2) e uma resistência flexural transversal de 15.000 lbs/in (103 N/mm2), este material apresenta resistência excepcional à dobra, garantindo a longevidade e durabilidade dos projetos de PCB.

Força de peeling: explorando as propriedades de adesão robusta do TRF-45

Na fabricação de PCB, a forte adesão entre as camadas é essencial para a confiabilidade geral da placa.de acordo com o IPC-TM-650 2.4Esta aderência robusta garante que as camadas do PCB permaneçam intactas, permitindo que a placa resista a estressores ambientais e vibrações mecânicas.

Manter o resfriamento sob pressão: Conductividade térmica do TRF-45

Os dispositivos eletrônicos modernos geram calor substancial, exigindo uma gestão térmica eficiente dentro dos PCB.Esta propriedade excepcional permite que o calor se dissipe eficazmente, evitando o sobreaquecimento e assegurando o desempenho óptimo dos componentes electrónicos.

Resistividade de volume e superfície: contribuição do TRF-45 para a estabilidade elétrica

O TRF-45 aborda esta preocupação com sua resistividade de volume de 8,0 x 10^7 Mohm/cm e resistividade de superfície de 3,0 x 10^7 Mohm,de acordo com o IPC-TM-650 2.5.17Estes valores garantem um elevado nível de estabilidade elétrica, minimizando o risco de degradação do sinal e mantendo a integridade do circuito.

CTE (coeficiente de expansão térmica): Como o TRF-45 lida com variações de temperatura

As variações de temperatura podem causar estresse e tensão dentro dos PCB, levando potencialmente a problemas de desempenho.TRF-45 apresenta um coeficiente de expansão térmica (CTE) de 9 ppm/°C (eixo x e eixo y) e 40 ppm/°C (eixo z)Este CTE equilibrado permite que o material se adapte às alterações térmicas, reduzindo o risco de falha mecânica e garantindo a fiabilidade a longo prazo.

Versatilidade liberada: indústrias e aplicações que se beneficiam do TRF-45

As propriedades excepcionais do TRF-45 tornam-no ideal para uma ampla gama de indústrias e aplicações.Este material de PCB avançado está a impulsionar a inovação e a melhorar o desempenho dos dispositivos eletrónicosA sua fiabilidade, versatilidade e estabilidade tornam-na a escolha preferida para soluções de alta tecnologia em que a qualidade sem compromissos é primordial.

Conclusão

O TRF-45, um material composto PTFE cheio de cerâmica, está a revolucionar o mundo dos desenhos de PCB.TRF-45 permite que os engenheiros ampliem os limites da inovaçãoDesde garantir uma transmissão de sinal confiável até suportar ambientes desafiadores, o TRF-45 se destaca em todos os aspectos, tornando-se uma escolha confiável e estável para aplicações de PCB.Aproveitando o poder do TRF-45, os designers podem desbloquear novas possibilidades e criar soluções de alta tecnologia que redefinem as capacidades dos dispositivos eletrónicos.
