Detalhes do produto:
|
Realçar: | Quadro de circuitos RF de dupla camada,Tabela de circuitos RF de imersão em ouro,12 milímetros de placa de PCB RF |
---|

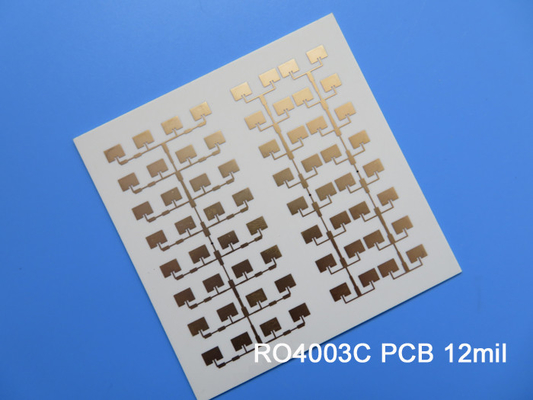

É um prazer apresentar o nosso recém-vendido Rogers RO4003C PCB de vidro tecido cerâmico de hidrocarbonetos, uma solução de alto desempenho que atende às demandas das aplicações eletrônicas modernas.Fornecidos com os mais elevados padrões, este PCB rígido de 2 camadas oferece desempenho excepcional, confiabilidade e versatilidade.
1Material superior de PCB
A base do nosso PCB reside no material de vidro tecido cerâmico Rogers RO4003C Hidrocarbono, com uma DK de processo de 3,38 a 10 GHz/23°C e um baixo fator de dissipação de 0.0027 com a mesma frequência e temperaturaAlém disso, os seus impressionantes valores de Tg (> 280 °C) e Td (> 425 °C) tornam-no altamente resistente a ambientes de temperatura extrema,garantir um desempenho fiável numa ampla gama de condições de funcionamento (-40°C a +85°C).
2- Equipamento robusto.
O PCB possui um empilhamento de 2 camadas resistente que melhora sua integridade estrutural. Copper_layer_1 e Copper_layer_2, ambos com 35 μm de espessura, sandwich o substrato Rogers 4003C, que tem 0,305 mm de espessura.Esta construção proporciona excelente condutividade elétrica e resistência mecânica, tornando-o adequado para várias aplicações.
3Detalhes da construção:
O PCB possui detalhes de construção precisos para atender aos requisitos exigentes do seu projeto.Este PCB garante um ajuste perfeitoO traço mínimo de 4/4 milímetros e o tamanho mínimo do buraco de 0,25 mm permitem circuitos e colocação de componentes complexos.4 mils) em peso de cobre da camada exterior e com espessura de revestimento de 20 μmO acabamento da superfície é cuidadosamente elaborado com ouro de imersão para excelente condutividade e resistência à corrosão.
4Testes rigorosos e estatísticas:
Para garantir a mais alta qualidade, cada PCB é submetido a um teste elétrico de 100% antes do envio.217 almofadas no total, 112 pastilhas através de buracos, 105 pastilhas SMT superiores, 0 pastilhas SMT inferiores, 168 vias e 5 redes.
5. Conforme as Normas:
O nosso PCB adere ao padrão IPC-Classe-2, o que significa a sua alta qualidade e fiabilidade.Esta conformidade garante que o PCB cumpra os padrões aceites pela indústria e possa ser integrado perfeitamente nos seus projetos.
6Disponibilidade e Apoio em todo o mundo:
O nosso Rogers RO4003C 2 camadas PCB rígido está disponível para compra em todo o mundo.Por favor contacte a Ivy no sales10@bichengpcb.com.
Escolha o nosso PCB rígido de 2 camadas Rogers RO4003C de alta qualidade para o seu próximo projeto e experimente desempenho excepcional, confiabilidade e facilidade de integração.construção precisa, e aderência aos padrões da indústria, este PCB é a escolha ideal para uma ampla gama de aplicações.Confie na nossa experiência e leve seus projetos eletrônicos a novos patamares com a nossa solução de PCB confiável e versátil.
Constante dielétrica,εProcesso | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 3.55 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
Factor de dissipação | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | +40 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistividade de volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistividade de superfície | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Módulo de tração | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
Resistência à tração | 139 ((20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
Força flexural | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Estabilidade dimensional | < 0.3 | X, Y | mm/m (mil/ polegada) |
depois de etch+E2/150°C | IPC-TM-650 2.4.39A |
Coeficiente de expansão térmica | 11 14 46 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Conductividade térmica | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
Densidade | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 1.05 (6.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
Inflamabilidade | N/A | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
RO4003C: Liberar o poder dos PCB de alto desempenho
I. Introdução do RO4003C: O futuro da tecnologia de PCB
RO4003C é um material de PCB de ponta que abre novas possibilidades para eletrónica de alto desempenho.Você pode desbloquear o verdadeiro potencial de seus projetos de PCB.
II. Compreender a ciência por trás do RO4003C: Propriedades essenciais
O RO4003C possui uma constante dielétrica impressionante, um fator crítico para a integridade do sinal em aplicações de alta frequência.05, o RO4003C garante um excelente desempenho elétrico e uma transmissão de sinal com baixas perdas.
III. Desempenho inigualável: principais especificações do RO4003C
O fator de dissipação do RO4003C de 0,0027 garante uma perda mínima de sinal e um desempenho elétrico superior, mesmo em altas frequências.permite-lhe suportar variações extremas de temperatura, tornando-o adequado para ambientes adversos.
IV. Aplicações e casos de utilização: onde a RO4003C se destaca
As propriedades excepcionais do RO4003C tornam-no uma escolha ideal para várias indústrias e aplicações.RO4003C permite que os engenheiros alcancem um desempenho e uma confiabilidade ideais.
V. Vantagens do RO4003C para os seus projectos de PCB
O RO4003C oferece inúmeras vantagens como material de PCB. Sua alta resistividade de volume de 1,7 x 1010 MΩ.cm garante um isolamento ideal, enquanto sua resistividade superficial de 4.2 x 109 MΩ garante um excelente desempenho de superfícieCom uma resistência elétrica de 31,2 Kv/mm (780 V/mil), o RO4003C garante uma operação fiável mesmo em condições exigentes.
VI. RO4003C na era da electrónica avançada: tendências e perspectivas de futuro
Descubra as tendências emergentes e as perspectivas futuras para o RO4003C em eletrônicos avançados.RO4003C está pronto para moldar o futuro do projeto eletrónico.
Conclusão:
O RO4003C é um material de PCB revolucionário que revoluciona a eletrónica de alto desempenho, com as suas excepcionais propriedades eléctricas, resistência mecânica e fiabilidade.RO4003C capacita engenheiros e designers para empurrar os limites do que é possívelAbrace o poder do RO4003C e desbloqueie um mundo de possibilidades para seus projetos eletrônicos de próxima geração.
