| Realçar: | Tabela de PCB RF 1 oz,25mil PCB de alta frequência,Material de PCB de alta frequência de ouro por imersão |
||
|---|---|---|---|

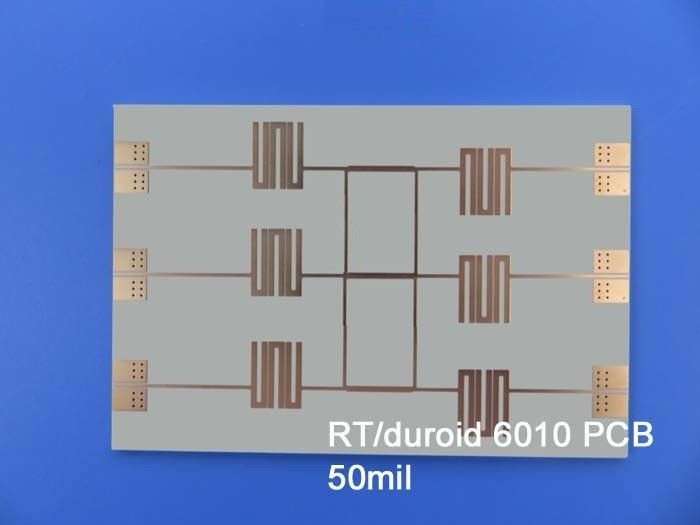

Temos o prazer de partilhar o recém-vendido PCB, com compósitos cerâmicos PTFE RT/duroid 6010.2LM, conhecidos pelo seu desempenho excepcional.A redução do tamanho do circuito é facilitada mantendo a funcionalidade idealUm fator de dissipação ultra-baixo de 0,0023 a 10 GHz garante uma operação eficiente, particularmente em aplicações de banda X ou de frequência mais baixa.garantindo revestimento confiável através de furos em placas de várias camadasFuncionando num intervalo de temperatura de -40°C a +85°C, este PCB foi concebido para suportar condições ambientais variáveis.
As principais características e benefícios incluem:
- Redução do tamanho do circuito facilitada por uma constante dielétrica elevada
- Operação eficiente com perda mínima de sinal, ideal para banda X ou inferior
- Reliável revestido através de furos devido à baixa expansão do eixo Z
- Redução do impacto da humidade sobre a perda elétrica devido à baixa absorção de humidade
- Desempenho de circuito consistente com controlo rigoroso do εr e da espessura
O PCB é um projeto rígido de 2 camadas com um peso de cobre acabado de 35um.Ambos os lados do PCB têm um peso de cobre acabado de 35umCom uma espessura de tabuleiro acabado de 0,8 mm, oferece uma solução compacta e leve. O traço/espaço mínimo é de 8/9 mil, e o tamanho mínimo do buraco é de 0,4 mm. Não há vias cegas ou enterradas.O acabamento de superfície dourado de imersão garante um desempenho de alta qualidade e confiávelA relação pista/espaço de 13,39 mil/10,24 mil garante uma impedância controlada de 50 ohms.
Estatisticamente, o PCB é composto por 21 componentes, 35 pads totais, 18 pads de buraco, 17 pads SMT superiores e nenhum pad SMT inferior.
O PCB adere ao padrão IPC-Classe-2, garantindo uma fabricação e um desempenho superiores.Temos orgulho de oferecer um serviço excepcional ao cliente..
Nossa área de serviço abrange clientes em todo o mundo, permitindo que indivíduos de diversos locais se beneficiem de nossos PCBs de alto desempenho.
Este PCB encontra suas aplicações em vários campos, incluindo antenas de patch, sistemas de comunicações por satélite, amplificadores de potência, sistemas de prevenção de colisões de aeronaves e sistemas de alerta de radar em terra.
Atualize seus projetos eletrônicos com nosso PCB confiável e de alto desempenho.
| Constante dielétrica,εProcesso | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Linha de raios apertada | |
| Constante dielétrica,εDesenho | 10.7 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 425. | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 5 x 105 | Mohm.cm | A | IPC 2.5.17.1 | |
| Resistividade de superfície | 5 x 106 | - O quê? | A | IPC 2.5.17.1 | |
| Propriedades de tração | ASTM D638 (0,1/min. taxa de deformação) | ||||
| Módulo de Young | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| Estresse extremo | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| Estiramento Final | 9 a 15 7 a 14 | X Y | % | A | |
| Propriedades de compressão | ASTM D695 (0,05/min. taxa de deformação) | ||||
| Módulo de Young | 2144 (311) | Z | MPa ((kpsi) | A | |
| Estresse extremo | 47(6.9) | Z | MPa ((kpsi) | A | |
| Estiramento Final | 25 | Z | % | ||
| Módulo flexural | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| Estresse extremo | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| Deformação sob carga | 0.26 1.3 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| Absorção de umidade | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espessura | IPC-TM-650 2.6.2.1 | |
| Conductividade térmica | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coeficiente de expansão térmica | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Densidade | 3.1 | g/cm3 | A norma ASTM D792 | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Peel de cobre | 12.3 (2.1) | pli (N/mm) | após flutuação de solda | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
| Material de PCB: | Compositórios cerâmicos de PTFE |
| Designação: | NT1cultura |
| Constante dielétrica: | 10.2 ± 0,25 (processo); 10.7 (projeto) |
| Número de camadas: | 1 camada, 2 camadas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, estanho de imersão, prata de imersão, OSP. |
Explorando os avanços da RT duroide 6010 em PCB de alto desempenho
RT duroid 6010 surgiu como uma mudança de jogo no mundo da tecnologia de PCB, levando o design eletrónico a novos patamares de eficiência e fiabilidade.Vamos aprofundar nas principais características e benefícios que tornam o RT duroid 6010 uma escolha preferida para aplicações de PCB de alto desempenho.
RT duroide 6010: um material de PCB de alto desempenho
RT duroid 6010 é um material de ponta concebido especificamente para PCBs de alto desempenho.Vamos explorar as características excepcionais e benefícios que distinguem o RT duroid 6010 dos materiais tradicionais de PCB.
Principais características e benefícios do duroide 6010
RT duroid 6010 oferece uma série de características e benefícios importantes que o tornam a melhor escolha para aplicações de PCB de alto desempenho.e resistência mecânica são apenas algumas das vantagens que o distinguemVamos aprofundar estas características e entender como elas contribuem para o desempenho geral do RT duroid 6010.
Compreensão da constante dielétrica e do fator de dissipação do duroide RT 6010
A constante dielétrica e o fator de dissipação são parâmetros cruciais para aplicações de alta frequência.Nesta secção, exploramos a importância destas propriedades e como o RT duroide 6010 supera outros materiais em termos de integridade e desempenho do sinal.
Propriedades térmicas e fiabilidade do duroide 6010 em ambientes adversos
Os PCBs enfrentam frequentemente ambientes térmicos difíceis e o seu desempenho pode ser muito afectado pelas variações de temperatura.RT duroide 6010 tem uma estabilidade térmica impressionante e um baixo coeficiente de expansão térmicaNeste capítulo, aprofundamos as propriedades térmicas do RT duroide 6010 e a sua capacidade de resistir a ambientes exigentes.
Propriedades elétricas e mecânicas do duroide 6010 para melhorar o desempenho
O duroide 6010 oferece propriedades eléctricas e mecânicas excepcionais que contribuem para um desempenho superior dos PCB.juntamente com excelentes propriedades de tração e flexãoEsta secção explora os atributos específicos do duroide RT 6010 que melhoram o seu desempenho elétrico e mecânico.
Investigação das propriedades de compressão e de flexão do duroide 6010
Os PCB são frequentemente submetidos a tensões e cargas mecânicas significativas durante a sua vida útil..Nesta secção, examinamos a resistência à compressão e à flexão do duroide RT 6010 e o seu impacto no desempenho do PCB.
Absorção de humidade e condutividade térmica do duroide 6010
A absorção de umidade e a condutividade térmica são considerações importantes no projeto de PCB.Nesta secção, aprofundamos as características de absorção de humidade e condutividade térmica do RT duroide 6010, destacando a sua importância na manutenção do desempenho e da longevidade dos PCB.
Coeficiente de expansão térmica e Tg do duroide RT 6010
O coeficiente de expansão térmica (CTE) e a temperatura de transição do vidro (Tg) desempenham papéis fundamentais na determinação da fiabilidade e estabilidade dos PCB.tornando-o altamente resistente ao esforço térmico e garantindo o desempenho a longo prazoNesta secção, exploramos a CTE e Tg do RT duroide 6010 e o seu impacto na fiabilidade dos PCB.
MT2 Duroide 6010 Vantagem ambiental
À medida que as regulamentações ambientais se tornam mais rigorosas, torna-se crucial a compatibilidade dos materiais de PCB com processos sem chumbo.fornecer uma solução ecológica sem comprometer o desempenhoNesta secção, discutimos a compatibilidade sem chumbo do duroide RT 6010 e as suas vantagens ambientais.
O duroide 6010 representa um avanço significativo nos materiais de PCB de alto desempenho.torna-o uma escolha ideal para aplicações eletrónicas exigentesAo aproveitar o poder do RT duroid 6010, os designers podem desbloquear novos níveis de desempenho, confiabilidade e eficiência em seus projetos de PCB.
