| Realçar: | Material de PCB de alta frequência de 60 milímetros,PWB 1oz de alta frequência,PCB de ouro de imersão de alta frequência |
||
|---|---|---|---|

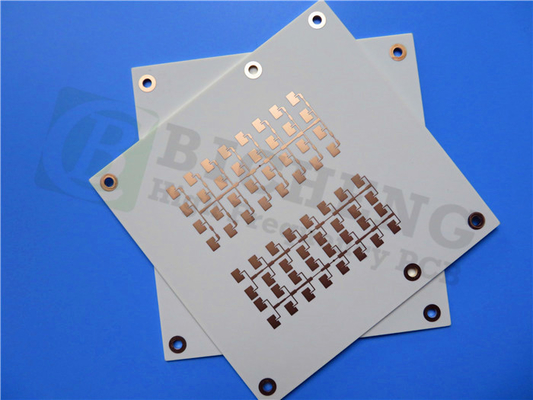

O nosso PCB rígido de 2 camadas recém-vendido foi projetado especificamente para atender aos exigentes requisitos de aplicações de alto desempenho e alto volume.Meticulosamente fabricado usando o Rogers RO4003C Hidrocarbono vidro tecido cerâmico, este PCB oferece desempenho elétrico incomparável e estabilidade dimensional.
O material de PCB, RO4003C, é um laminado reforçado de hidrocarbonetos/cerâmica conhecido por sua baixa tolerância dielétrica e baixa perda.38 a 10 GHz e um fator de dissipação de 0.0027 a 10 GHz, é alcançado um excelente desempenho elétrico, tornando-o ideal para aplicações que exigem frequências de funcionamento mais elevadas.Propriedades elétricas estáveis em toda a faixa de frequência permitem que se destaque em linhas de transmissão de impedância controlada e projetos de filtros repetíveis.
Com um baixo coeficiente térmico da constante dielétrica e uma excelente estabilidade dimensional, o desempenho fiável é assegurado mesmo sob temperaturas variáveis de processamento de circuitos.Os furos revestidos beneficiam da durabilidade proporcionada por sua baixa expansão do eixo Z, enquanto a estabilidade durante todo o processo de fabricação é mantida devido ao baixo coeficiente de expansão no plano.
O empilhamento deste PCB consiste em um núcleo Rogers 4003C de 1,524 mm entre duas camadas de cobre de 35 μm, proporcionando transmissão de sinal ótima e integridade estrutural.A versatilidade na concepção de circuitos é alcançada com uma espessura de placa final de 1.6 mm e um espaço mínimo de 5/4 mil.
Este PCB vem com vários detalhes de construção, incluindo uma dimensão de placa de 42,56 mm x 63,2 mm (+/- 0,15 mm), garantindo uma montagem precisa em suas aplicações.A integração eficiente dos componentes é facilitada pelo tamanho mínimo do buraco de 0.5 mm, e o acabamento da superfície de ouro de imersão garante excelente soldabilidade e resistência à corrosão.
Com um total de 12 componentes e 38 pads, incluindo 21 pads através do buraco e 17 pads SMT superior, amplo espaço é fornecido para suas necessidades de circuitos.,e uma rotação e uma conectividade eficientes são alcançadas através da inclusão de 49 vias e 3 redes.
Reúne os padrões de qualidade IPC-Classe-2, este PCB é submetido a um teste elétrico de 100% antes do envio, garantindo a sua fiabilidade e funcionalidade.A integração perfeita no seu processo de fabricação é possibilitada pela sua compatibilidade com a ilustração Gerber RS-274-X.
Este PCB de alto desempenho encontra aplicações em várias indústrias, excelendo na prestação de desempenho confiável e eficiente em áreas como antenas de estações de base celulares e amplificadores de potência,Radar e sensores automotivos, e LNBs para satélites de transmissão directa.
A entrega rápida para atender aos prazos do seu projeto é garantida através da nossa disponibilidade mundial.Confie na nossa experiência para fornecer PCBs da mais alta qualidade para as suas aplicações de ponta.
| Constante dielétrica,εProcesso | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.55 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
| Factor de dissipação | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | +40 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Módulo de tração | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Resistência à tração | 139 ((20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Força flexural | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | < 0.3 | X,Y | mm/m (mil/ polegada) |
depois de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica | 11 14 46 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Conductividade térmica | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
| Densidade | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 1.05 (6.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | N/A | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. |
Vantagens da utilização do material RO4003C:
1Excelente desempenho elétrico: o material RO4003C oferece baixa tolerância dielétrica e baixa perda, tornando-o ideal para aplicações com frequências de funcionamento mais elevadas.Permite uma integridade superior do sinal e permite uma transmissão eficiente de sinais de alta frequência.
2Propriedades elétricas estáveis versus frequência: o material apresenta propriedades elétricas consistentes numa ampla gama de frequências,que é crucial para as linhas de transmissão de impedância controlada e o projeto repetível de filtrosEsta estabilidade garante um desempenho de circuito fiável e previsível.
3Estabilidade dimensional: O material RO4003C possui excelente estabilidade dimensional, o que significa que mantém a sua forma e tamanho mesmo sob temperaturas de processamento variáveis.Esta estabilidade é essencial para processos de fabricação precisos e montagem confiável de circuitos.
4. Resistência CAF: O material é resistente à formação de Filamento Anódico Condutor (CAF), que é uma preocupação comum em conjuntos eletrônicos.Esta resistência garante a fiabilidade e o desempenho a longo prazo do PCB.
5Processo de fabricação em volume: os laminados RO4003C podem ser fabricados utilizando processos epóxi de vidro padrão, tornando-os compatíveis com técnicas de fabricação rentáveis e amplamente disponíveis.Isto permite uma produção eficiente e escalável.
Desvantagens da utilização do material RO4003C:
1• Faixa de temperatura limitada: Embora o RO4003C tenha uma ampla faixa de temperatura operacional de -40°C a +85°C, pode não ser adequado para ambientes de temperatura extrema além desta faixa.Aplicações que exijam maior resistência a temperaturas podem precisar de materiais alternativos.
2Custo: Em comparação com outros materiais de PCB, o RO4003C pode ter um custo mais elevado.Tem um preço competitivo dentro da sua classe de desempenho e oferece valor para aplicações que exigem as suas vantagens específicas..
