Realçar: | 20 milímetros Material de PCB RF,1 oz de PCB de estanho de imersão,Componentes passivos PCB de estanho de imersão |
---|

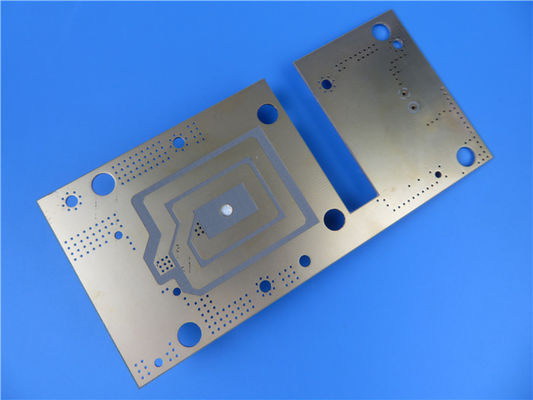

Apresento o nosso recém-vendido PCB rígido de 2 camadas, projetado especificamente para atender aos requisitos de várias aplicações como amplificadores de potência, filtros e acopladores.Este PCB é fabricado usando a família Taconic ORCER, um material de reforço de vidro tecido cerâmico de alta qualidade PTFE, que oferece um desempenho e uma fiabilidade excepcionais.
O material do PCB apresenta uma constante dielétrica de 3,5 a 1,9 GHz, garantindo uma transmissão de sinal eficiente e perda mínima de sinal.Este PCB apresenta excelentes características elétricasO sistema de transmissão elétrica é um sistema de transmissão elétrica que possui uma resistência de ruptura dielétrica notável de 41 kV, garantindo durabilidade e proteção contra falhas elétricas.
O material Taconic ORCER apresenta um baixo coeficiente de expansão térmica (CTE) de 19 ppm/°C e 24 ppm/°C na direção x-y e 64 ppm/°C na direção z.Esta estabilidade dimensional ajuda a manter a integridade do PCB sob temperaturas variáveis e garante um desempenho confiável ao longo do tempo.
Beneficiando-se da sua vantagem de baixo custo, este PCB oferece uma resistência excepcional à descascagem, aumentando ainda mais a sua durabilidade e resistência à delaminação.O factor de dissipação excepcionalmente baixo contribui para uma transmissão de sinal eficiente sem perda significativa de energiaAlém disso, a sua baixa absorção de umidade e a suavidade da superfície aumentada contribuem para a sua fiabilidade e desempenho globais.
O empilhamento deste PCB consiste em duas camadas de cobre, cada uma com uma espessura de 35 μm, sandwichando o núcleo RF-35 com uma espessura de 20 milímetros (0,508 mm).Esta construção garante a integridade óptima do sinal e a integridade estrutural.
Com uma dimensão de placa de 115 mm x 59 mm (+/- 0,15 mm), este PCB fornece amplo espaço para o seu projeto de circuito, mantendo a montagem precisa.O traço/espaço mínimo de 6/4 mils permite o encaminhamento de circuitos complexosO tamanho mínimo do orifício de 0,3 mm facilita a integração eficiente dos componentes.4 mils) a massa da camada externa de cobre é equilibrada entre flexibilidade e durabilidade.
Para o acabamento da superfície, o revestimento de estanho de imersão garante excelente soldabilidade e resistência à corrosão.A ausência de serigrafia inferior e máscara de solda permite flexibilidade na personalização.
Antes da expedição, cada PCB é submetido a um rigoroso teste elétrico de 100%, garantindo a sua funcionalidade e a adesão aos padrões de qualidade IPC-Classe-2.
O formato de ilustração Gerber RS-274-X é fornecido, permitindo uma integração perfeita no seu processo de fabricação.
Este PCB possui um total de 25 componentes e 168 pastilhas, incluindo 112 pastilhas através de buracos e 56 pastilhas SMT superiores.melhorar ainda mais o desempenho geral dos seus projetos de circuito.
Para quaisquer perguntas técnicas ou informações adicionais, não hesite em contactar a Ivy no sales10@bichengpcb.com.Estamos dedicados a fornecer um apoio excepcional ao cliente e a responder a quaisquer perguntas que possam ter..
Constante dielétrica @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
Fator de dissipação @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
Absorção de humidade (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
Resistência ao descascamento (1/2 oz. de cobre) | IPC-TM 650 2.4.8 | Libras/ polegada linear | > 8.0 | N/mm | > 1.5 |
Resistência ao descascamento (1 oz. de cobre) | IPC-TM 650 2.4.8 | Libras/ polegada linear | > 100 | N/mm | > 1.8 |
Descomposição dielétrica | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
Resistividade de volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
Resistividade de superfície | IPC-TM 650 2.5.17.1 | - O quê? | 1.46 x 108 | - O quê? | 1.46 x 108 |
Resistência de arco | IPC TM 650 2.5.1 | segundos | > 180 | segundos | > 180 |
Força flexural longitudinal | ASTM D 790 | psi | > 22,000 | N/mm2 | >152 |
Força flexural transversal | ASTM D 790 | psi | > 18,000 | N/mm2 | >124 |
Conductividade térmica | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
Força de tração longitudinal | ASTM D 638 | psi | 27,000 | N/mm2 | 187 |
Força de tração transversal | ASTM D 638 | psi | 21,000 | N/mm2 | 145 |
Estabilidade dimensional longitudinal | IPC-TM 650 2.4.39 | em/em | 0.00004 | mm/mm | 0.00004 |
Estabilidade dimensional transversal | IPC-TM 650 2.4.39 | em/em | -Não.0001 | mm/mm | -Não.0001 |
ETE x-y | ASTM D 3386 (TMA) | ppm/°C | 19 a 24 | ppm/°C | 19 a 24 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
Inflamabilidade | UL-94 | V-0 | V-0 | ||
Dureza | Escala Rockwell M | 34 | 34 |
Desbloqueando o poder do RF-35: um material de PCB de ponta
Introdução:
No domínio das aplicações de alta frequência, os PCBs RF-35 surgiram como uma mudança de jogo, oferecendo desempenho e confiabilidade excepcionais.RF-35 tornou-se a escolha para os engenheiros que buscam a integridade óptima do sinal e melhor desempenho do circuito.
Principais propriedades elétricas do RF-35:
A RF-35 possui uma constante dielétrica de 3,5 a 1,9 GHz, garantindo uma transmissão de sinal eficiente e minimizando a perda de sinal.9 GHz melhora ainda mais o desempenho elétricoEstas propriedades tornam o RF-35 ideal para amplificadores de potência, filtros e outras aplicações de RF.
Resistência mecânica e estabilidade dimensional:
RF-35 apresenta notável resistência mecânica e estabilidade dimensional.fornece uma durabilidade excepcional e resistência à deslaminagemA sua baixa absorção de humidade de 0,02% garante um desempenho fiável mesmo em ambientes exigentes.A suavidade de superfície melhorada do RF-35 contribui para a montagem de circuitos ótima e integridade do sinal.
Descomposição dielétrica e condutividade térmica:
A RF-35 ultrapassa as expectativas no que se refere à quebra dielétrica, com uma potência de 41 kV. Esta característica garante isolamento e proteção fiáveis contra quebras elétricas,Melhoria da longevidade dos sistemas eletrónicosAlém disso, a condutividade térmica do RF-35 de 0,24 W/m/K facilita a efetiva dissipação de calor, mitigando o risco de superaquecimento e garantindo o funcionamento estável do circuito.
Aplicações em amplificadores de potência, filtros e componentes passivos:
A RF-35 encontra ampla aplicação em amplificadores de potência, onde a sua baixa perda e excelente desempenho elétrico permitem uma entrega de potência eficiente.onde as linhas de transmissão de impedância controlada são cruciais para a filtragem precisa do sinalAlém disso, o RF-35 melhora o desempenho dos componentes passivos, contribuindo para a eficiência geral do circuito.
Normas de qualidade e disponibilidade mundial:
Os PCB RF-35 cumprem os padrões de qualidade IPC-Classe 2, garantindo consistência e confiabilidade na fabricação.Os engenheiros e designers podem aceder facilmente à RF-35 para os seus projectos., independentemente da sua localização.
Conclusão:
Os PCBs RF-35 revolucionaram o projeto de circuitos de alta frequência, oferecendo propriedades elétricas excepcionais, resistência mecânica e estabilidade dimensional.alta resistência à descascagemA sua condutividade térmica e versatilidade em amplificadores de potência, filtros,e componentes passivos torná-lo uma escolha de topo para os engenheiros que visam otimizar suas aplicações RFAproveite o poder da RF-35 e abrace um novo reino de possibilidades em seus projetos. Confie em seus padrões de qualidade e disponibilidade global para impulsionar seus projetos.
