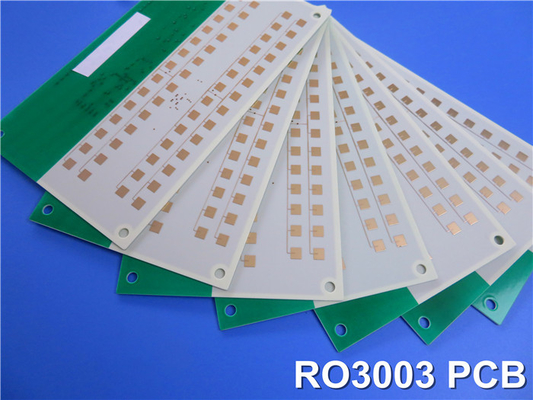

6 camada RO3003 PCB híbrido com via cega e ouro de imersão

Temos o prazer de apresentar o nosso novo PCB, concebido com precisão e confiabilidade para atender às suas exigentes necessidades electrónicas.Este PCB de alta qualidade é fabricado usando Rogers RO3003 compósitos PTFE cerâmicos., assegurando um desempenho e durabilidade excepcionais, com uma constante dielétrica de 3,0 +/- 0,04 a 10 GHz a 23°C e um fator de dissipação de 0,001 a 10 GHz a 23°C,Este PCB fornece transmissão de sinal confiável e perda mínima.

As propriedades mecânicas excepcionais do PCB e o baixo coeficiente de expansão térmica (CTE) tornam-no uma escolha ideal para várias aplicações.e 25 ppm/°C, respectivamente, permitem construções fiáveis de placas de linha de raios e de várias camadasIsto torna-o adequado para utilização em desenhos de placas de várias camadas e desenhos híbridos com vidro epóxi.

As camadas de cobre, cada uma medindo 18 μm, são intercaladas com as camadas Rogers 3003 Core e Prepreg FastRise 28,fornecer estabilidade e integridade do sinalA construção final do PCB resulta numa placa acabada de espessura de 1,22 mm, com camadas internas de 0,5 oz (0,7 mil) e camadas externas de peso de cobre de 1 oz (1,4 mil).O acabamento da superfície é obtido através de uma imersão em ouro, assegurando uma excelente condutividade e resistência à corrosão.

Com um tamanho compacto de 82,91 mm x 56,61 mm e uma tolerância de +/- 0,15 mm, este PCB é projetado para versatilidade e fácil integração em seus sistemas eletrônicos.Suporta um traço/espaço mínimo de 5/5 mils e um tamanho de buraco mínimo de 0A placa possui vias cegas L1-L2 e L1-L3, melhorando a conectividade e as capacidades de roteamento de sinal.

Compatível com os padrões de qualidade IPC-Classe 2, este PCB garante uma fabricação de alta qualidade e um trabalho meticuloso.Foi submetido a um teste elétrico 100% para garantir a sua integridade e fiabilidadeA camada superior do PCB foi concebida para satisfazer requisitos específicos de impedância, com uma pista de 6 mil para impedância de 50 ohms e uma pista de 7 mil/6 mil para impedância diferencial de 100 ohms.

Com 70 componentes, 116 pads totais e 234 vias, este PCB oferece amplo espaço para suas necessidades de circuitos.

Este PCB encontra suas aplicações em vários campos, tais como filtros de banda, antenas de microstrip patch, osciladores controlados por voltagem e qualquer aplicação sensível a mudanças de temperatura.O seu intervalo de funcionamento de -40°C a +85°C garante um desempenho fiável em diversos ambientes.

O nosso PCB está disponível em todo o mundo, e para qualquer consulta técnica, por favor, entre em contato com a Ivy em sales10@bichengpcb.com.e facilidade de integração para os seus projectos electrónicos.

A divulgação do RO3003: o material primordial para PCBs de alto desempenho

Introdução:
No domínio das aplicações eletrónicas de alta frequência, a selecção do material de PCB adequado é crucial para alcançar um desempenho e uma fiabilidade ótimos.um material se destaca como a opção primordial: RO3003. Com as suas características excepcionais e propriedades versáteis, o RO3003 tornou-se o material de escolha para engenheiros e designers que procuram um desempenho de ponta nos seus projetos de PCB.Neste artigo, vamos explorar as razões pelas quais o RO3003 reina supremo e por que deve ser o seu material de escolha.

1Performance Dielectrico incomparável:
O RO3003 possui uma constante dielétrica (ε) de 3,0 ± 0,04 a 10 GHz e 23 °C, tornando-se uma escolha ideal para aplicações de alta frequência.A sua excelente estabilidade constante dieléctrica garante uma transmissão de sinal consistente e perdas mínimas, permitindo um funcionamento de circuito fiável e eficiente.

2Fator de dispersão baixo:
Com um fator de dissipação notavelmente baixo (tanδ) de 0,001 a 10 GHz e 23 °C, o RO3003 minimiza a perda de energia e a distorção em circuitos de alta frequência.Esta característica garante que os seus sinais permanecem intactos e precisos, permitindo um desempenho superior em aplicações até 40 GHz.

3Estabilidade a temperatura:
O RO3003 apresenta uma estabilidade dimensional excepcional, com um baixo coeficiente térmico de ε e um coeficiente de expansão térmica (CTE) de 17 ppm/°C (eixo X), 16 ppm/°C (eixo Y) e 25 ppm/°C (eixo Z).Esta estabilidade garante um desempenho fiável mesmo em condições de temperatura extrema, tornando-o adequado para aplicações sensíveis às variações de temperatura.

4. Rigidez mecânica:
As propriedades mecânicas do RO3003 tornam-no uma excelente escolha para construções de placas de stripline e multi-camadas.enquanto o seu elevado módulo de tração proporciona robustez e proteção contra tensões mecânicas.

5Possibilidades de conceção versáteis:
A versatilidade do RO3003 permite uma ampla gama de possibilidades de conceção, sendo particularmente adequado para os desenhos de placas de várias camadas,oferecendo flexibilidade na criação de configurações de circuitos complexosAlém disso, integra-se perfeitamente com os projetos híbridos de placas multi-camadas de vidro epóxi, expandindo ainda mais as suas aplicações potenciais.

6. Desempenho elétrico excepcional:
O RO3003 cumpre requisitos de desempenho elétrico rigorosos, com uma camada superior projetada para atingir requisitos de impedância específicos.Com uma pista de 6 milímetros que fornece uma impedância de 50 ohms e uma pista de 7 milímetros/gap que permite uma impedância diferencial de 100 ohms, o RO3003 garante uma integridade precisa do sinal e um desempenho confiável de alta frequência.

7Confiabilidade e garantia da qualidade:
Fabricado de acordo com os padrões de qualidade IPC-Classe-2, o RO3003 é submetido a testes rigorosos e medidas de controle de qualidade.e compatibilidade de processos sem chumbo, garantindo uma solução fiável e compatível para as suas necessidades de PCB.

8Ampla gama de aplicações:
RO3003 encontra a sua aplicação numa multiplicidade de indústrias e projetos.e qualquer aplicação que exija um desempenho superior, estabilidade e resistência às variações de temperatura.

9Disponibilidade global:
Como um material amplamente reconhecido e procurado, o RO3003 está disponível em todo o mundo.Você pode acessar este material primordial para cumprir seus requisitos de PCB.

Conclusão:
O RO3003 se destaca como o material primordial para PCBs de alto desempenho, oferecendo desempenho dielétrico incomparável, baixo fator de dissipação, estabilidade de temperatura e possibilidades de design versáteis.Seu desempenho elétrico excepcional, confiabilidade e disponibilidade global tornam-na a escolha preferida por engenheiros e designers em várias indústrias.Aproveite o poder do RO3003 e liberte todo o potencial das suas aplicações eletrónicas de alta frequência.
