TC350 RF PCB Baseado em Substrato de 20 milligramas com Estaca de Imersão para Amplificador de Potência

TC350 RF PCB Based On 20mil Substrate With Immersion Tin For Power Amplifier
TC350 RF PCB Based On 20mil Substrate With Immersion Tin For Power Amplifier TC350 RF PCB Based On 20mil Substrate With Immersion Tin For Power Amplifier

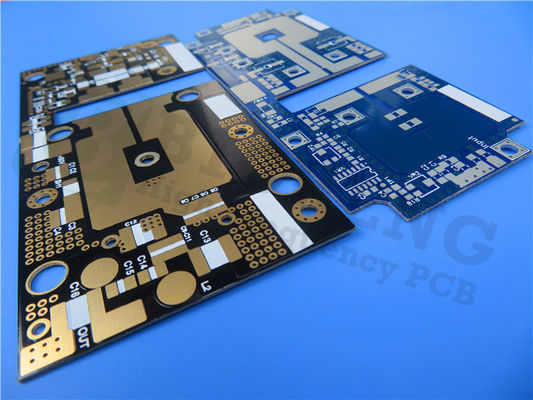

Imagem Grande :  TC350 RF PCB Baseado em Substrato de 20 milligramas com Estaca de Imersão para Amplificador de Potência

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Realçar:

20 mil Substrato de PCB

,

Materiais de PCB para amplificadores de potência

,

Tabela de PCB RF de estanho de imersão

Hoje, temos o prazer de partilhar o nosso PCB recém-vendido com vocês. Uma solução de ponta fornecida para atender aos exigentes requisitos de aplicações de alto desempenho.,Material composto com base em PTFE, este PCB oferece condutividade térmica excepcional, estabilidade dielétrica e confiabilidade em uma ampla faixa de temperatura.



Características principais:
- A condutividade térmica "melhor da sua categoria" (1,0 W/mK) e a estabilidade constante dielétrica (-9 ppm/°C) garantem uma dissipação de calor eficiente e uma transmissão de sinal fiável, mesmo em ambientes difíceis.



- Tangente de perda muito baixa proporciona maior eficiência do amplificador ou da antena, permitindo um desempenho superior em aplicações críticas.


- Preço acessível para aplicações comerciais, tornando-a uma solução acessível sem comprometer a qualidade ou o desempenho.


- Mais fácil de perfurar do que os laminados tradicionais de base comercial, graças à sua construção espessa e densa de vidro tecido.


- A alta resistência ao descascamento garante uma adesão confiável do cobre, crucial para aplicações com tensão térmica.



Detalhes da construção:
Este PCB rígido de 2 camadas possui um núcleo TC350 com camadas de cobre em ambos os lados.6 mm e um peso de cobre acabado de 1 oz (1O PCB é acabado com revestimento de superfície de estanho de imersão,fornecendo excelente soldabilidade e resistência à corrosão.



Benefícios:


- Dissipação e gestão do calor: a condutividade térmica excepcional deste PCB permite uma dissipação de calor eficiente,Prevenção do sobreaquecimento e garantia de desempenho óptimo mesmo em aplicações exigentes.


- Melhoria do processamento e da confiabilidade: com sua baixa perda tangente e estabilidade dielétrica, este PCB melhora a integridade do sinal, reduz a perda e melhora a confiabilidade geral do sistema.


- Grandes tamanhos de painel para layout de circuitos múltiplos: Este PCB permite layouts de circuitos múltiplos dentro de um único painel, reduzindo os custos de processamento e maximizando a eficiência.



Aplicações típicas:
- Amplificadores de potência, filtros e acopladores: Este PCB é ideal para aplicações de alta potência que exigem dissipação de calor eficiente e transmissão de sinal confiável.



- Amplificadores montados em torre (TMA) e amplificadores montados em torre (TMB): Com suas excelentes propriedades de gestão térmica, este PCB garante um desempenho confiável em aplicações montadas em torre.


- Antenas com ciclo térmico: a estabilidade dieléctrica do PCB torna-o adequado para antenas sensíveis à deriva dieléctrica causada por variações de temperatura.


- Combinador de microondas e divisores de potência: este PCB fornece o desempenho e a fiabilidade necessários para combinadores de microondas e divisores de potência em ambientes exigentes.



Qualidade e apoio:
Os nossos PCBs cumprem os padrões de qualidade IPC-Classe-2, garantindo uma elevada fiabilidade e desempenho.Para questões técnicas, por favor contacte a Ivy no sales10@bichengpcb.com.



Imóveis Unidades Valor Teste Merthod
1. Propriedades elétricas
Constante dielétrica (pode variar em função da espessura)
@ 1 MHz - O quê? 3.50 IPC TM-650 2.5.5.3
@1,8 GHz - O quê? 3.50 Cavidade de ressonância
@10 GHz - O quê? 3.50 IPC TM-650 2.5.5.5
Fator de dissipação
@ 1 MHz - O quê? 0.0015 IPC TM-650 2.5.5.3
@1,8 GHz - O quê? 0.0018 Cavidade de ressonância
@10 GHz - O quê? 0.0020 IPC TM-650 2.5.5.5
Coeficiente de temperatura do dielétrico - O quê?
TC r @ 10 GHz (-40-150°C) ppm/oC - 9 IPC TM-650 2.5.5.5
Resistividade de volume
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Resistividade de superfície
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Força elétrica Volts/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Descomposição dielétrica kV 40 IPC TM-650 2.5.6
Resistência de arco sec > 240 IPC TM-650 2.5.1
2Propriedades térmicas
Temperatura de decomposição (Td)
Início °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 Min > 60 IPC TM-650 2.4.24.1
T288 Min > 60 IPC TM-650 2.4.24.1
T300 Min > 60 IPC TM-650 2.4.24.1
Expansão térmica, CTE (x,y) 50-150oC ppm/oC 7, 7 IPC TM-650 2.4.41
Expansão térmica, CTE (z) 50-150oC ppm/oC 12 IPC TM-650 2.4.24
% de expansão do eixo z (50-260oC) % 1.2 IPC TM-650 2.4.24
3Propriedades mecânicas
Resistência ao descascamento ao cobre (1 oz/35 microns)
Após o estresse térmico Lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
A temperaturas elevadas (150oC) Lb/in (N/mm) 9 (1.6) IPC TM-650 2.4.8.2
Soluções de pós-processo Lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
Modulo do Jovem kpsi (MPa)   IPC TM-650 2.4.18.3
Resistência flexural (máquina/cruz) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Resistência à tração (máquina/cruz) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Modulo de compressão kpsi (MPa)   ASTM D-3410
Relação de Poisson - O quê?   ASTM D-3039
4Propriedades físicas
Absorção de água % 0.05 IPC TM-650 2.6.2.1
Densidade, ambiente 23oC g/cm3 2.30 Método ASTM D792 A
Conductividade térmica W/mK 0.72 ASTM D5470
Calor específico J/gK 0.90 ASTM D5470
Inflamabilidade Classe V0 UL-94
Desgaseamento da NASA, 125oC, ≤10-6 torr
Perda de massa total % 0.02 A NASA SP-R-0022A
Volátiles recolhidos % 0.01 A NASA SP-R-0022A
Vapor de água recuperado % 0.01 A NASA SP-R-0022A


Liberar o poder do PCB TC350: redefinindo o desempenho de alta frequência



Bem-vindo ao mundo do TC350, um PCB excepcional projetado para revolucionar aplicações de alta frequência.apoiado na ficha de dadosCom as suas propriedades eléctricas e térmicas avançadas, o TC350 estabelece uma nova referência de desempenho e fiabilidade.Vamos mergulhar nos detalhes e descobrir como o TC350 pode capacitar seus projetos de alta frequência.



O TC350 é um PCB de ponta que combina um design inovador e materiais avançados para oferecer um desempenho superior em aplicações de alta frequência.O TC350 garante uma transmissão de sinal fiável, perda mínima de sinal, e redução da transmissão.



Vejamos as seguintes propriedades-chave do TC350:



1. Propriedades elétricas
O TC350 apresenta uma constante dielétrica consistente de 3,50 em uma ampla faixa de frequências, garantindo uma propagação precisa do sinal e distorções mínimas.0015 em 1 MHz minimiza as perdas de energia e melhora a integridade do sinal mesmo em altas frequências.



2. Propriedades térmicas
O TC350 se destaca na gestão térmica com uma elevada condutividade térmica de 0,72 W/mK. Esta propriedade permite uma transferência de calor eficiente, evitando o superaquecimento e garantindo um desempenho ideal.O PCB também demonstra propriedades de expansão térmica excepcionais, com uma baixa expansão do eixo z de 1,2% de 50 a 260oC, garantindo estabilidade dimensional mesmo em ambientes térmicos desafiadores.



3Propriedades mecânicas
O TC350 possui uma resistência mecânica impressionante, tornando-o adequado para aplicações exigentes.Ele apresenta excelente resistência à casca de 7 lb/in após estresse térmico e atende aos padrões da indústria para módulo de jovemAs resistências de flexão e de tração do PCB de 14/10 kpsi (97/69 MPa) e 11/8 kpsi (76/55 MPa) respectivamente aumentam ainda mais a sua integridade mecânica.



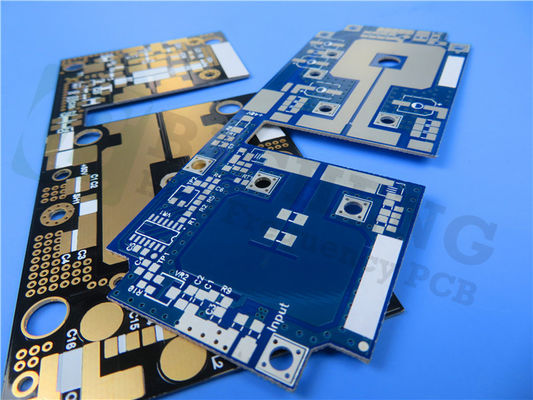

TC350 RF PCB Baseado em Substrato de 20 milligramas com Estaca de Imersão para Amplificador de Potência 0



4Propriedades físicas
Além da sua capacidade eléctrica e térmica, o TC350 apresenta propriedades físicas notáveis.mesmo em condições úmidasA densidade dos PCB de 2,30 g/cm3 e a baixa classificação de inflamabilidade de V0 de acordo com a UL-94 garantem a segurança e a conformidade em vários ambientes.



O TC350 encontra aplicações versáteis em projetos de alta frequência onde o desempenho e a confiabilidade são primordiais.Permite aos engenheiros ultrapassar os limites da tecnologia de alta frequência em amplificadores de potência, filtros, acopladores, amplificadores montados em torre, antenas de ciclo térmico e combinadores de microondas.O TC350 permite aos engenheiros projetar soluções de ponta.



Em conclusão, o PCB TC350 é um revolucionário em aplicações de alta frequência, oferecendo um desempenho elétrico, térmico e mecânico excepcional.Difusão de calor eficienteO TC350 permite aos engenheiros conceber soluções de ponta.
