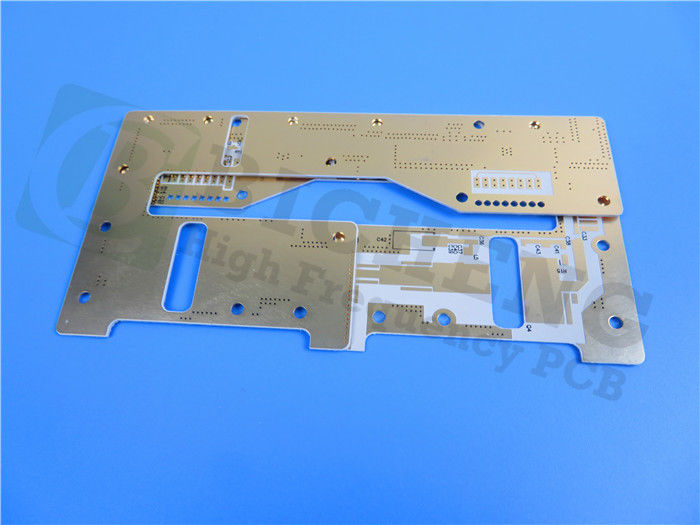

Temos o prazer de apresentar o nosso PCB recém-vendido. É feito de 31 milímetros de material RF-60A para aplicações de RF. Vamos ver os detalhes deste PCB.
Material de PCB RF-60A:
Fabricado com precisão e inovação, o nosso PCB RF-60A apresenta um laminado reforçado com fibra de vidro cerâmica orgânica, garantindo uma fiabilidade e durabilidade incomparáveis.A constante dielétrica a 10 GHz é 6.15, e o fator de dissipação a 10 GHz é 0.0028Com uma taxa de absorção de umidade de apenas 0,02%, mantém-se altamente estável mesmo em condições ambientais variadas.8 ppm/°C, e z CTE: 69 ppm/°C.
Principais benefícios:
Experimente as vantagens que o nosso PCB RF-60A traz para os seus projetos.A constante dielétrica estável Dk numa ampla gama de frequências garante a integridade do sinalA sua construção dimensionalmente estável garante um desempenho preciso e compatibilidade, enquanto a baixa expansão do eixo Z minimiza a perda de sinal e maximiza a eficiência.o PCB RF-60A integra-se perfeitamente em aplicações exigentesAlém disso, suas ligações interlaminares excepcionais garantem uma confiabilidade e durabilidade superiores.
Detalhes da construção:
O PCB RF-60A possui uma camada rígida de 2 camadas otimizada para um desempenho ideal.enquanto o núcleo RF-60A é de 31mil (0.787 mm) de espessura.
m Impressionante Força e Confiabilidade:
O nosso PCB RF-60A foi concebido para ultrapassar as suas expectativas. As dimensões da placa medem 157mm x 109mm (8PCS, 8 Tipos) com uma tolerância de +/- 0,15mm.permitindo desenhos complexosO tamanho mínimo do buraco é de 0,35 mm, garantindo conexões precisas. Não há vias cegas, simplificando o processo de fabricação.Encontrar um equilíbrio entre desempenho e flexibilidadeCom um peso de cobre acabado de 1 oz (1,4 mils) nas camadas externas, a condutividade ótima é assegurada.O acabamento da superfície é ouro de imersãoO PCB RF-60A também possui uma máscara de solda superior em verde para proteção aprimorada.Antes da expedição é efectuado um ensaio elétrico a 100% para garantir a qualidade e a fiabilidade.
Estatísticas de PCB:
Nosso PCB RF-60A foi projetado para atender às suas diversas necessidades. Ele pode acomodar 25 componentes com um total de 172 pads, incluindo 125 pads através do buraco e 47 pads SMT superior. Não há pads SMT inferior.Com 153 vias e 6 redes, o nosso PCB RF-60A fornece amplas opções de conectividade.
Disponibilidade mundial:
Não importa onde esteja, o nosso PCB RF-60A está disponível para impulsionar as suas inovações.
Aplicações:
A versatilidade do nosso PCB RF-60A o torna ideal para várias aplicações, incluindo amplificadores de potência, filtros e acopladores, componentes passivos e antenas.
Informações de contacto:
Para quaisquer perguntas técnicas ou informações adicionais, por favor entre em contato com a Ivy em sales10@bichengpcb.com.
Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
Dk @ 10 GHz | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
Absorção de umidade | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Descomposição dielétrica | IPC-650 2.5.6 | kV | 53 | kV | 53 |
Força dielétrica | ASTM D 149 | V/mil | 880 | kV/mm | 35 |
Resistividade de volume | IPC-650 2.5.17.1 (Após a humidade) | Mohm/cm | 9.0 x 108 | Mohm/cm | 9.0 x 108 |
Resistividade de superfície | IPC-650 2.5.17.1 (Após a humidade) | - O quê? | 2.28 x 108 | - O quê? | 2.28 x 108 |
Resistência de arco | IPC-650 2.5.1 | Segundo | 193 | Segundo | 193 |
Resistência flexural (MD) | ASTM D 790 | psi | 18,300 | N/mm2 | 126.2 |
Resistência flexural (CD) | ASTM D 790 | psi | 14,600 | N/mm2 | 100.7 |
Resistência à tração (MD) | ASTM D 3039 | psi | 19,500 | N/mm2 | 134.4 |
Resistência à tração (CD) | ASTM D 3039 | psi | 16,300 | N/mm2 | 112.4 |
Modulo do Jovem | ASTM D 3039 | KPSI | 1,590 | N/mm2 | 11,000 |
Relação de Poisson | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
Modulo de compressão | ASTM D 695 (23°C) | KPSI | 338 | 2,330 | |
Resistência ao descascamento (1 oz. ED) | IPC-650 2.4.8 sec. 5.2.2 (Estresse térmico) | Pound/in | 8 | N/mm | 1.4 |
Estabilidade dimensional (MD) | IPC-650 2.4.39 Sec. 5.4 (Depois de assado) | mils/in | 0.68 | mm/M | 0.68 |
Estabilidade dimensional (CD) | IPC-650 2.4.39 Sec. 5.4 (Depois de assado) | mils/in | 1.05 | mm/M | 1.05 |
Densidade (gravidade específica) | ASTM D 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
Conductividade térmica | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
CTE (eixo X) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 9 | ppm/°C | 9 |
CTE (eixo Y) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 8 | ppm/°C | 8 |
CTE (eixo Z) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 69 | ppm/°C | 69 |
Desgaseamento (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
Desgaseamento (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
Desgaseamento (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
Classificação de inflamabilidade | UL 94 | V-0 | V-0 |
Desbloquear a conectividade com PCB RF-60A: Uma visão geral abrangente do produto
Introdução
No domínio do design eletrônico, o PCB RF-60A surgiu como uma mudança de jogo, revolucionando a conectividade e oferecendo desempenho excepcional.Este artigo abrangente mergulha nas especificações técnicas e características do PCB RF-60A, mostrando as suas capacidades e destacando a sua adequação para várias aplicações.Exploramos como o PCB RF-60A define um novo padrão no mundo das placas de circuito impresso.
Propriedades dielétricas excepcionais
O PCB RF-60A possui excelentes propriedades dielétricas que garantem a integridade dos sinais mesmo em altas frequências.garante um desempenho constante numa ampla gama de frequênciasAlém disso, o seu baixo fator de dissipação (Df) de 0,0038 a 10 GHz minimiza a perda de sinal, tornando-o ideal para aplicações exigentes que exigem conectividade precisa e eficiente.sua baixa taxa de absorção de umidade de 00,02% garante estabilidade em condições ambientais variadas, protegendo contra problemas relacionados com a umidade que podem afectar componentes electrónicos.
Força mecânica robusta
Projetado para confiabilidade e durabilidade, o PCB RF-60A apresenta uma resistência mecânica excepcional.A sua resistência à flexão, tanto na direcção da máquina (MD) como na direcção transversal (CD), satisfaz normas rigorosas, com valores MD de 18.300 psi (126,2 N/mm^2) e valores CD de 14.600 psi (100,7 N/mm^2).Além disso,, a sua elevada resistência à tração, com valores MD de 19.500 psi (134.4 N/mm^2) e valores CD de 16.300 psi (112.4 N/mm^2), reforça a sua robustez.000 N/mm^2) e o rácio de Poisson de 0.068 contribuem ainda mais para a sua estabilidade mecânica, oferecendo tranquilidade em aplicações exigentes.
Confiabilidade e estabilidade
Com o PCB RF-60A, a confiabilidade e a estabilidade são priorizadas. Ele exibe excelente estabilidade dimensional, com alterações mínimas de tamanho mesmo após o cozimento.68 mils/in (0Além disso, mantém a sua integridade estrutural sob estresse térmico, com uma resistência à descascagem de 8 lbs/in (1.4 N/mm) para 1 ozEstas propriedades garantem que o PCB RF-60A permaneça estável e confiável durante o funcionamento, mesmo em ambientes térmicos desafiadores.
Conformidade e segurança ambientais
O PCB RF-60A não só se destaca em desempenho, mas também cumpre com os padrões ambientais.É compatível com os regulamentos ROHS (Restricção de Substâncias Perigosas) e WEEE (Resíduos de Equipamentos Elétricos e Eletrônicos)Além disso, a sua classificação de inflamabilidade UL 94 V-0 destaca as suas propriedades resistentes ao fogo, oferecendo uma camada extra de segurança.O PCB RF-60A passa por testes rigorosos, incluindo os ensaios de desgaseamento, quando demonstrar percentagens mínimas de desgaseamento, cumprindo os requisitos da norma ASTM E 595.
Conclusão
O PCB RF-60A estabelece novos parâmetros para conectividade e desempenho.e conformidade com as normas ambientais tornam-na uma escolha ideal para diversas aplicações eletrónicas, impulsionando a inovação.
