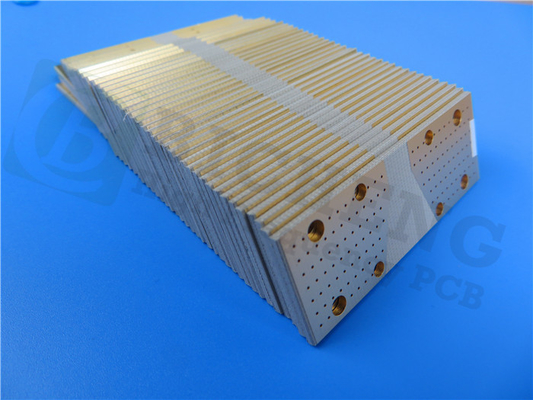

2L de imersão prata PCB de alta frequência 30mil RT Duroide 6035HTC

Introdução do RT/duroide 6035HTC PCB, uma solução de ponta destinada a satisfazer os exigentes requisitos das aplicações de RF e microondas de alta potência.Fabricados utilizando compósitos avançados de PTFE preenchidos com cerâmica, este material de PCB oferece um desempenho e uma fiabilidade excepcionais, com um processo DK de 3,5 a 10 GHz/23°C e um factor de dissipação de 0,0013 na mesma frequência,O RT/duroide 6035HTC garante uma integridade de sinal superior e perda mínima, mesmo em ambientes de alta frequência.

O PCB RT/duroide 6035HTC possui várias características e benefícios que o tornam uma escolha ideal para projetos eletrônicos críticos.resultando em temperaturas de funcionamento mais baixas para aplicações de alta potênciaCom uma tangente de baixa perda, este PCB oferece um excelente desempenho de alta frequência, garantindo uma transmissão óptima do sinal.A folha de cobre de baixo perfil e tratada reversa contribui para uma menor perda de inserção e uma estabilidade térmica excepcional das marcas.

Uma das principais vantagens do PCB RT/duroide 6035HTC é o seu sistema de enchimento avançado, que melhora a perfurabilidade e prolonga a vida útil da ferramenta em comparação com os materiais de circuito contendo alumina.Isto significa uma melhor eficiência de fabrico e uma melhor relação custo-eficácia para os seus projectos.

A construção de PCB rígido de 2 camadas apresenta camadas de cobre de espessura de 35 μm, sandwichando o Rogers Core RT / Duroid 6035HTC de 0,762 mm.9 mm e um peso de cobre acabado de 1 oz (1.4 mils) nas camadas exteriores, este PCB alcança o equilíbrio perfeito entre durabilidade e compacidade.

O PCB RT/duroide 6035HTC foi concebido para satisfazer as normas IPC-Classe 2, garantindo a sua qualidade e fiabilidade.assegurar que cumpre os mais elevados padrões de desempenho.

Com a sua ampla disponibilidade em todo o mundo, o RT/duroide 6035HTC PCB está pronto para apoiar os seus projetos onde quer que estejam.tornando-o compatível com vários softwares de projeto e processos de fabricação.

Este PCB de alto desempenho encontra inúmeras aplicações no campo da eletrónica de RF e microondas.acopladores, filtros, combinadores e divisores de potência.

Para quaisquer perguntas técnicas ou informações adicionais, entre em contato com a Ivy no sales10@bichengpcb.com.A nossa equipa de peritos está pronta para ajudá-lo a desbloquear todo o potencial do PCB RT/duroide 6035HTC para o seu próximo projeto.

Benefícios da utilização do material RT/duroide 6035HTC:

1Alta condutividade térmica: o material RT/duroide 6035HTC oferece uma elevada condutividade térmica, permitindo uma dissipação de calor eficiente.Esta característica é particularmente benéfica para aplicações de alta potência, pois ajuda a reduzir as temperaturas de funcionamento e melhorar a confiabilidade geral do PCB.

2Tangente de baixa perda: com uma tangente de baixa perda, o material RT/duroide 6035HTC fornece excelente desempenho de alta frequência.tornando-o adequado para aplicações de RF e microondas que exigem uma integridade de sinal precisa e confiável.

3. Folha de cobre termicamente estável: o material incorpora uma folha de cobre termicamente estável de baixo perfil e tratada reversa. Isso aumenta a estabilidade térmica dos traços e reduz a perda de inserção.Também garante a fiabilidade e a longevidade do PCB, mesmo em condições de funcionamento difíceis.

4Sistema de enchimento avançado: O material RT/duroide 6035HTC utiliza um sistema de enchimento avançado, que melhora a perfurabilidade em comparação com os materiais de circuito que contêm alumina.Isto resulta numa maior eficiência de fabrico e numa vida útil mais longa das ferramentas, tornando-se uma opção rentável para a fabricação de PCB.

5Ampla gama de temperaturas: O material RT/duroide 6035HTC é concebido para funcionar numa gama de temperaturas de -40°C a +85°C.Esta ampla gama de temperaturas torna-o adequado para várias aplicações onde as flutuações de temperatura são esperadas.

Desvantagens da utilização do material RT/duroide 6035HTC:

1Custo: As propriedades avançadas e o desempenho do material RT/duroide 6035HTC têm um custo mais elevado em comparação com os materiais de PCB padrão.O aumento do custo pode ser uma consideração para projetos com restrições orçamentais estritas.

2Disponibilidade limitada: Embora o produto esteja disponível em todo o mundo, o material RT/duroide 6035HTC pode não estar tão disponível como alguns outros materiais comuns de PCB.Isto pode representar desafios em termos de abastecimento e prazos de entrega, em especial para projectos urgentes ou sensíveis ao tempo.

3- Complexidade de fabrico: as propriedades únicas do material RT/duroide 6035HTC podem exigir processos de fabrico especializados e especialização.A fabricação e montagem de PCBs com este material pode ser mais complexa em comparação com os materiais convencionais, o que pode conduzir a um aumento dos custos de produção.

4- Flexibilidade de conceção limitada: podem ser aplicadas certas restrições de conceção quando se utiliza o material RT/duroide 6035HTC. Estas restrições podem incluir limitações de largura mínima do traço, espaçamento,e tamanhos dos buracosOs designers devem estar cientes destas limitações e planear os seus layouts em conformidade.

Apesar destas potenciais desvantagens, os benefícios da utilização do material RT/duroide 6035HTC, tais como alta condutividade térmica, baixa tangente de perda e folha de cobre termicamente estável,torná-lo uma excelente escolha para aplicações de alta potência de RF e microondas, onde o desempenho superior e confiabilidade são críticos.
