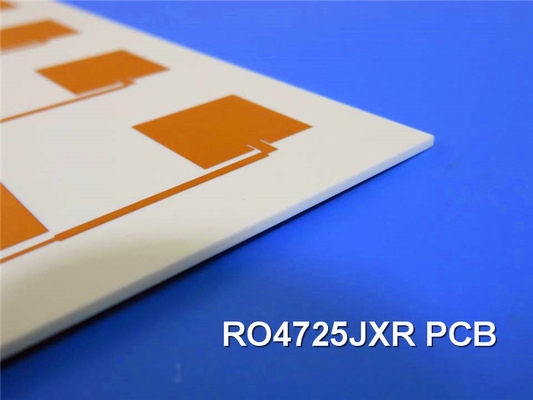

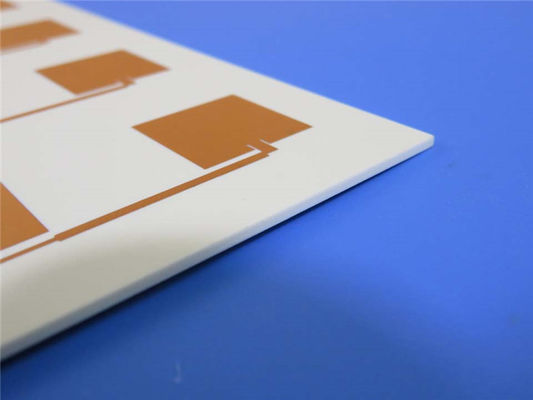

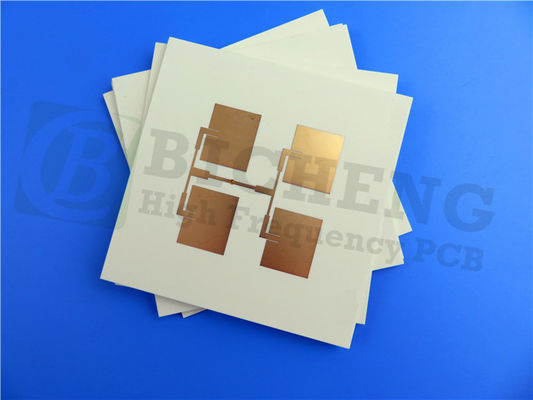

Rogers RO4725JXR Quadro de circuitos impressos RF de alta frequência Antenna grau DK 2.55

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-215.V1.0

Materiais:

Hidrocarbonetos / Cerâmica / Vidro tecido

Contagem da camada:

PCB de face única, PCB de dupla face, PCB multicamadas, PCB híbrida

Espessura do PWB:

30.7mil ((0.780mm), 60.7mil (1.542mm)

tamanho do PCB:

≤400mm X 500mm

Peso de cobre:

1 oz (35 µm), 2 onças (70 µm)

Máscara da solda:

Verde, Preto, Azul, Vermelho, Amarelo, Branco, etc.

Revestimento de superfície:

Ouro de imersão, HASL, prata de imersão, estanho de imersão, cobre nu, OSP, ENEPIG, ouro puro, etc.

Destacar:

Placa de PCB RF de vidro tecido

PCB de alta frequência de nível de antena

Placa de circuitos impressos RF DK 2.55

Descrição do produto

Os laminados de grau de antena Rogers RO4725JXR oferecem um substituto confiável e econômico para os laminados tradicionais à base de PTFE.

Os sistemas de resina utilizados nos materiais dielétricos RO4725JXR oferecem as propriedades essenciais necessárias para um desempenho óptimo da antena.Os laminados de grau de antena RO4725JXR são totalmente compatíveis com os processos convencionais de solda FR-4 e de alta temperatura sem chumboAo contrário dos laminados tradicionais à base de PTFE, estes materiais não requerem tratamento especial para a preparação de furos revestidos.Os designers podem obter soluções rentáveis sem comprometer o desempenho.

RO4725JXR Propriedades típicas

Imóveis	RO4725JXR	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica, εr Processo	20,55 ± 0.05	Z		10 GHz/23°C	IPC-TM-650, 2.5.5.5
Constante dielétrica, εr Design	2.64	Z		1.7 GHz - 5 GHz	Método de comprimento de fase diferencial
Fator de dissipação	0.0026	Z		10 GHz/23°C	IPC-TM-650, 2.5.5.5
Fator de dissipação	0.0022	Z		2.5 GHz	IPC-TM-650, 2.5.5.5
Coeficiente térmico de εr	+34	Z	ppm/°C	-50°C a 150°C	IPC-TM-650, 2.5.5.5
Resistividade por volume (0,030")	2.16 x 10^{^8}		MΩ•cm	COND A	IPC-TM-650, 2.5.17.1
Resistividade superficial (0,030")	4.8 x 10^{^7}		MΩ	COND A	IPC-TM-650, 2.5.17.1
PIM	-166		dBc	50 ohms 0.060	43 dBm 1900 MHz
Resistência elétrica (0,030 ¢)	630	Z	V/mil		IPC-TM-650, 2.5.6.2
Força flexural MD	121 (17.5)		MPa (kpsi)	NT1 produção	ASTM D790
CMD	92 (13.3)		MPa (kpsi)	NT1 produção	ASTM D790
Estabilidade dimensional	< 0.4	X,Y	mm/m	Após a gravação +E2/150°C	IPC-TM-650, 2.4.39A
Coeficiente térmico Expansão	13.9	X	ppm/°C	-55 a 288°C	IPC-TM-650, 2.1.24
	19.0	Y
	25.6	Z
Conductividade térmica	0.38	Z	W/mK°	50°C	ASTM D5470
Absorção de umidade	0.24%		%	48/50	IPC-TM-650 2.6.2.1 ASTM D570
Tg	> 280		°C		IPC-TM-650 2.4.24
Td	439		°C		ASTM D3850
Densidade	1.27		gm/cm³		A norma ASTM D792
Resistência da casca de cobre	8.5		Plínio	1 oz LoPro EDC	IPC-TM-650 2.4.8
Inflamabilidade	N/A				UL94
Processo sem chumbo compatível	- Sim, sim.

Características:

1Constante dielétrica de 2,55 +/- 0.05

2Baixo coeficiente de expansão térmica no eixo Z a 25,6 ppm/°C

3. TCDk baixo (coeficiente térmico da constante dielétrica) de +34 ppm/°C

4Factores de dissipação variam de.0022 a.0026

5. Alta temperatura de transição do vidro (Tg) superior a 280°C

Benefícios:

1Baixa perda de inserção, garantindo perda mínima de sinal durante a transmissão

2. Dk (constante dieléctrica) combinado com as ofertas de antenas baseadas em PTFE padrão, facilitando a integração perfeita com os projetos existentes

3Redução da intermodulação passiva (PIM), levando a uma melhor qualidade do sinal e a menos interferências

4- Desempenho de circuito consistente, proporcionando resultados fiáveis e previsíveis.

A nossa capacidade de PCB ((RO4725JXR)

Material de PCB:	Hidrocarbonetos / Cerâmica / Vidro tecido
Designação	RO4725JXR
Constante dielétrica:	2.55
Número de camadas:	PCB de lado único, PCB de lado duplo, PCB de camadas múltiplas, PCB híbrido
Espessura dielétrica:	30.7mil ((0.780mm), 60.7mil (1.542mm)
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Vermelho, Amarelo, Branco, etc.
Revestimento da superfície:	Ouro de imersão, HASL, prata de imersão, estanho de imersão, cobre nu, OSP, ENEPIG, ouro puro, etc.

Aplicações típicas

Antenas de estações de base de telemóvel

Rogers RO4725JXR Quadro de circuitos impressos RF de alta frequência Antenna grau DK 2.55 0
