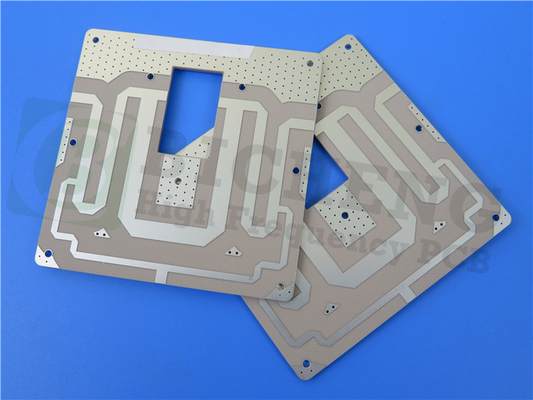

RO3206 PCB de alta frequência 25mil 0,635mm com cobre e prata de imersão

RO3206 High Frequency PCB 25mil 0.635mm With Copper And Immersion Silver
RO3206 High Frequency PCB 25mil 0.635mm With Copper And Immersion Silver RO3206 High Frequency PCB 25mil 0.635mm With Copper And Immersion Silver

Imagem Grande :  RO3206 PCB de alta frequência 25mil 0,635mm com cobre e prata de imersão

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-218.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Contagem da camada: 2-layer Espessura do PWB: 0.8mm
tamanho do PCB: 760,88 mm x 72,64 mm Peso de cobre: 1 oz (1,4 ml) camadas exteriores
Silkscreen: Branco Revestimento de superfície: prata de imersão
Realçar:

PCB de alta frequência RF de imersão de prata

,

PCB de alta frequência RO3206

,

Tabela de PCB RF de imersão de prata

Breve Introdução

O empilhamento deste PCB consiste em duas camadas de cobre, cada uma com uma espessura de 35 μm. O material de substrato utilizado é o RO3206, que tem uma espessura de 0,635 mm (25 mil).Este é um tipo de placa de circuito rígido de 2 camadas.



As dimensões da placa são especificadas como 76,88 mm x 72,64 mm, com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é definido em 9/10 mils e o tamanho mínimo do buraco é de 0,35 mm.Também é mencionado que não há vias cegas neste projeto.



Outros detalhes essenciais incluem a espessura do painel acabado de 0,8 mm, o peso de cobre da camada externa de 1 oz (1,4 mil), e a espessura do revestimento de 20 μm.O acabamento de superfície escolhido para o PCB é prata de imersão, que fornece um revestimento protetor e garante uma boa soldabilidade.



No que diz respeito às características do PCB, há silkscreen superior em branco, mas não silkscreen inferior.



Para garantir a qualidade e a fiabilidade, é realizado um ensaio elétrico de 100% antes da expedição para verificar a funcionalidade e o desempenho do PCB.



O tipo de arte fornecido para a fabricação do PCB é Gerber RS-274-X, que é um formato padrão amplamente utilizado na indústria.assegurar que os PCB cumprem as normas industriais exigidas.



Por último, a disponibilidade dos PCB é mundial.



Parâmetro Valor
Empilhadeira PCB rígido de duas camadas
Cobre_camada_1 35 μm
Substrato (RO3206) 0.635 mm (25 mil)
Copper_layer_2 35 μm
Dimensões da placa 760,88 mm x 72,64 mm
Tolerância +/- 0,15 mm
Traço/Espaço mínimo 9/10 mils
Tamanho mínimo do buraco 0.35mm
Viais cegos - Não, não.
Espessura do cartão acabado 0.8mm
Peso de Cu acabado 1 oz (1,4 ml) camadas exteriores
Por espessura de revestimento 20 μm
Finalização da superfície Prata de imersão
Top Silkscreen Branco
Tela de seda inferior - Não, não.
Máscara de solda superior - Não, não.
Máscara de solda inferior - Não, não.
100% Teste elétrico Utilizado antes da expedição
Componentes 15
Total de almofadas 112
Acessórios de perfuração 5
Pads SMT superiores 6
Pads SMT inferiores 0
Vias 143
Redes 3
Tipo de obra de arte fornecida Gerber RS-274-X
Padrão aceito Classe IPC-2
Disponibilidade Em todo o mundo



RO3206 PCB de alta frequência 25mil 0,635mm com cobre e prata de imersão 0



FrequerenteAdescalçoQaçãos(FAQ)- Não.(s)

RO3206 PCB de alta frequência 25mil 0,635mm com cobre e prata de imersão 1



Entregamos em todo o mundo?

Todos os PCBs comprados através da Bicheng Ltd podem ser enviados em todo o mundo para qualquer país não embargado.



Os materiais de alta frequência estão disponíveis?

Mantemos a maior parte do material de alta frequência em estoque com quantidade de protótipo, tal como material Rogers com série 3000, série 4000, série 5000, série 6000 etc, material Taconic com série RF,Série TLX, série TLY etc., material Wangling F4B com DK2.2, DK2.65 etc. Visto que o material de alta frequência tem uma grande variedade, pode consultar os nossos vendedores antes de encomendar.



Posso recolher o meu pedido?

Não há problema em receber pedidos de placas ou recolha de PCBs nas nossas instalações através da sua conta na DHL, UPS ou FedEx etc.Ajudamos a preparar os documentos de exportação ou ficheiros necessários para a declaração aduaneira.



Quanto custará a entrega?

Temos vários transportadores para escolher. Geralmente, escolheremos um com a melhor taxa de envio para você. Se o seu pedido for urgente, podemos ajudar a escolher o transportador com rapidez.



Posso devolver os meus PCBs?

Os PCBs são produtos feitos sob medida irreversíveis, não é permitido devolver os itens se não houver problemas de qualidade.



Quando chegará o meu pedido?

Todos os PCBs são enviados no mesmo dia se forem acabados antes das 17h.Clientes europeus em 6-7 dias e americanos (Norte e Sul) em 6-7 dias, no entanto, os transportadores não garantem isto devido à complexidade do transporte.



Vou precisar de assinar o meu pacote?

Enviamos todos os pedidos usando DHL, UPS, FedEx, TNT, Aramex ou EMS, para que sejam totalmente rastreados e possam exigir uma assinatura.



Como posso acompanhar meu pedido?

Uma vez que suas placas de PCB sejam enviadas, você receberá uma confirmação de envio via e-mail de nossas vendas que inclui um número de rastreamento.



O que devo fazer se o meu pacote estiver danificado ou perdido?

Esta situação é rara em nossos negócios diários. As placas de PCB são embaladas com materiais de bolhas por dentro e com cartão de grau KK por fora para proteger seus PCBs. No entanto, se sua encomenda for perdida ou danificada,deve contactar-nos imediatamente para que possamos contactar o transportador e organizar a produção de substituiçãoPor favor, mantenha quaisquer itens danificados, incluindo embalagens danificadas para referência.



Capacidade de PCB 2023

Tipos e marcas de substratos FR-4 padrão, FR-4 de alta Tg, Materiais de alta frequência, Polyimida/PET Materiais flexíveis
Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic, Panasonic
Tipos de placas PCB rígido, circuitos flexíveis, PCB rígido-flexível, PCB híbrido, HDI PCB
Modelo CCL Alto Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Alto CTI FR-4: S1600L, ST115
Rogers Corp.RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917
Tacônico:O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
F4B PTFE compósitos:(DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)
Tamanho máximo de entrega 1200 mm x 572 mm
Espessura mínima do quadro acabado L≤2L: 0,15 mm; 4L: 0,4 mm
Espessura máxima do quadro acabado 100,0 mm
Furtos enterrados cegos (não cruzados) 0.1 mm
Proporção máxima de aspecto do buraco 15:01
Diâmetro mínimo do buraco da perfuração mecânica 0.1 mm
Tolerância de perfuração +/- 0,0762 mm
Tolerância de furo de pressão +/- 0,05 mm
Tolerância de buracos de cobre não revestido +/- 0,05 mm
Número máximo de camadas 32
Estrato interno e externo Espessura máxima de cobre 12 oz
Tolerância mínima do buraco de perfuração +/- 2 mil
Tolerância mínima de camada para camada +/- 3 mil
Largura/espaçamento mínimo da linha 3mil/3mil
Diâmetro BGA mínimo 8 mil
Tolerância de impedância < 50Ω ± 5Ω; ≥50Ó ± 10%
Processos de tratamento de superfície HASL com chumbo/sem chumbo, ouro de imersão, prata de imersão, estanho de imersão, OSP, ENIG, ENEPIG, tinta de carbono, máscara descascável, dedo de ouro, etc.
