Quadro de PCB RF-60TC de dois lados construído em substratos de 25 milímetros com imersão de ouro

Quadro de PCB RF-60TC de dois lados construído em substratos de 25 milímetros com imersão de ouro

MOQ: 1pcs
preço: USD 9.99-99.99/PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Destacar:

PCB construído em substratos de 25 mm

,

Placa tomada partido dobro do PWB

,

Placa de PCB de fibra de vidro cerâmica

Descrição do produto

Hoje, estou feliz por ser o anfitrião enquanto mergulhamos no mundo dos PCB de alta frequência RF-60TC, que oferecem melhor dissipação de calor e perdas notavelmente baixas.



RF-60TC é um material de PCB de alto desempenho que combina PTFE e substratos de fibra de vidro cheios de cerâmica.fornecendo uma dissipação de calor dielétrica superior e perdas mínimasEste material único permite temperaturas de funcionamento mais baixas para aplicações de alta potência e melhora o desempenho e a eficiência para aplicações de antenas miniaturizadas no segmento de mercado de 6,15 DK.



Agora, vamos explorar as propriedades detalhadas do RF-60TC.



RF-60TC Propriedades típicas

A constante dielétrica (Dk) do RF-60TC é de 6,15 ± 0,15 a 10 GHz, enquanto a tangente de perda dielétrica (Df) é impressionante 0.002.



Em termos de propriedades elétricas, o RF-60TC possui uma tensão de ruptura dielétrica de 55 kV e uma resistência dielétrica de 550 V/mil.



Além disso, o RF-60TC apresenta excelente resistência a arco, com duração superior a 180 segundos.0 x 10^8 Mohm.



Mudando nosso foco para as propriedades mecânicas, a força de flexão na direção da máquina (MD) é de 10.000 psi, enquanto na direção transversal (CD), é de 9.000 psi.



Para a resistência à tração, RF-60TC demonstra 9.000 psi no MD e 7.000 psi no CD.



O módulo de Young no MD é medido em 721 kpsi, e a relação de Poisson no MD é 0.155.



Imóveis Unidade Valor RF-60TC Método de ensaio
Propriedades elétricas
Dk @ 10 GHz   6.15 ± 0.15 IPC-650 2.5.5.5.1 (modificado)
Df @ 10 GHz   0.002 IPC-650 2.5.5.5.1 (modificado)
Descomposição dielétrica kV 55 IPC-650 2.5.6
Força dielétrica V/mil (V/mm) 550 (21.654) IPC-650 2.5.6.2
Resistência de arco Segundo > 180 IPC-650 2.5.1
Resistividade de superfície - O quê? 1.0 x 108 IPC-650 2.5.17.1 (Após a humidade)
Resistividade de volume Mohm/cm 1.0 x 108 IPC-650 2.5.17.1 (Após a humidade)
Propriedades mecânicas
Resistência flexural (MD) psi (N/mm)2) 10000 (69) IPC-650 2.4.4
Resistência flexural (CD) psi (N/mm)2) 9000 (62) IPC-650 2.4.4
Resistência à tração (MD) psi (N/mm)2) 9000 (62) IPC-650 2.4.19
Resistência à tração (CD) psi (N/mm)2) 7000 (48) IPC-650 2.4.19
Módulo do Jovem (MD) kpsi (N/mm)2) 721 (4971) ASTM D 3039/IPC-TM-650 2.4.19
Relação de Poisson (MD)   0.155 ASTM D 3039/IPC-TM-650 2.4.19
Estabilidade dimensional (MD) mils/in 0.01 IPC-650 2.4.39 Sec. 5.4 (Depois de assado)
Estabilidade dimensional (CD) mils/in 0.69 IPC-650 2.4.39 Sec. 5.4 (Depois de assado)
Estabilidade dimensional (MD) mils/in 0.06 IPC-650 2.4.39 Sec. 5.5 (Estresse térmico)
Estabilidade dimensional (CD) mils/in 0.8 IPC-650 2.4.39 Sec. 5.5 (Estresse térmico)
Propriedades térmicas
Conductividade térmica (não revestida) W/M*K 0.9 IPC-650 2.4.50
Conductividade térmica (CH/CH) W/M*K 1 IPC-650 2.4.50
Conductividade térmica (C1/C1) W/M*K 1.05 IPC-650 2.4.50
TCDk ppm/°C - Três.581
CTE (eixo X, eixo Y) ppm/°C 9.9 IPC-650 2.4.41 (RT-150)°C)
CTE (eixo Z) ppm/°C 40 IPC-650 2.4.41 (RT-150)°C)
Propriedades físicas
Absorção de umidade % 0.03 IPC-650 2.6.2.1
Resistência ao descascamento (1 oz. ED) Lbs/in (N/mm) 8 (1.43) IPC-650 2.4.8
Densidade (gravidade específica) g/cm3 2.84 IPC-650 2.3.5
Calor específico J/gK 0.94 IPC-650 2.4.50
Td (2% de perda de peso) °C (°F) 500 (930) IPC - 650 2.4.24.6 / TGA
Td (perda de 5% Wt) °C (°F) 515 (960) IPC - 650 2.4.24.6 / TGA
Classificação de inflamabilidade   V-0 UL 94



Em relação à estabilidade dimensional, RF-60TC mostra uma mudança dimensional mínima de 0,01 mils/in no MD após o cozimento, enquanto no CD é de 0,69 mils/in.a estabilidade dimensional atinge 00,06 mils/in no MD e 0,8 mils/in no CD.



Passando às propriedades térmicas, o RF-60TC apresenta excelente condutividade térmica.alcança 1 W/MK e 1.05 W/MK, respectivamente.



O coeficiente térmico da constante dielétrica (TCDk) para RF-60TC é -3,581 ppm/°C e o coeficiente de expansão térmica (CTE) é 9,9 ppm/°C para os eixos X e Y,com um valor ligeiramente superior a 40 ppm/°C para o eixo Z.



Em termos de propriedades físicas, o RF-60TC apresenta uma taxa de absorção de umidade de apenas 0,03%.84 g/cm3 e um calor específico de 0.94 J/gK. A temperatura de decomposição térmica do material (Td) é de 500°C para perda de peso de 2% e 515°C para perda de peso de 5%.

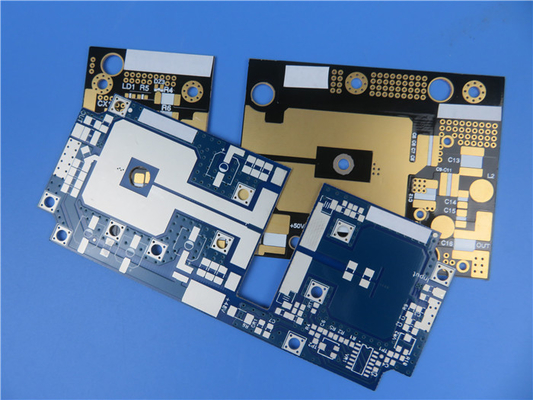

Quadro de PCB RF-60TC de dois lados construído em substratos de 25 milímetros com imersão de ouro 0



Capacidade de PCB (RF-60TC)

Na Bicheng PCB, oferecemos uma gama abrangente de PCBs, incluindo opções de camada única, dupla camada, multicamada e híbrida, todas utilizando RF-60TC.



Os PCBs RF-60TC estão disponíveis em várias espessuras, começando pelo mais fino a 5 mils e aumentando em passos de 5 mils, como 10 mils, 20 mils, 25 mils, 30 mils e 60 mils, entre outros.



Pode escolher entre 1oz e 2oz de cobre acabado para as linhas de trilhos.



Os nossos PCBs podem atingir um tamanho máximo de 400 mm x 500 mm, acomodando placas únicas ou vários desenhos dentro de um único painel.



Para personalização, oferecemos uma seleção de cores de máscara de solda, incluindo verde, preto, azul, vermelho e amarelo.



Além disso, fornecemos várias opções de acabamento de superfície para atender a diversos requisitos de PCB.e cobre nu.



Material de PCB: Fibra de vidro preenchida de cerâmica à base de PTFE
Designação RF-60TC
Constante dielétrica: 6.15
Número de camadas: Capa única, Capa dupla, Capa múltipla, PCB híbrido
Espessura do PCB: 5mil (0,127mm); 10mil (0,254mm); 20mil (0,508mm), 25mil ((0,635mm); 30mil (0,762mm), 60mil (1.524mm)
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, preto, azul, vermelho, amarelo, etc.
Revestimento da superfície: HASL, ouro de imersão, prata de imersão, estanho de imersão, OSP, ENEPIG, ouro puro e cobre puro, etc.



Os PCBs RF-60TC encontram aplicação em uma ampla gama de campos, incluindo amplificadores de alta potência, antenas miniaturizadas, dispositivos GPS, antenas de patch, leitores RFID, filtros, acopladores e satélites,Entre outros.



Conclusão

Os PCB RF-60TC são laminados de suporte mecânico com alta condutividade térmica, oferecendo de três a cinco vezes a condutividade térmica das alternativas FR-4.Estes PCBs se destacam na dissipação de calor e são ideais para aplicações de RF e microondas de alta potência que exigem desempenho eficiente e confiável.
