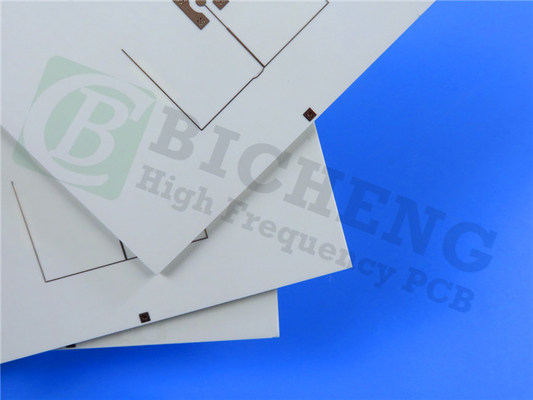

Kappa 438 PCB de alta frequência com ouro de imersão para Wi-Fi de nível de transportador

Na discussão de hoje, vamos mergulhar no mundo dos PCBs Rogers Kappa 438, uma escolha excepcional para os designers de circuitos sem fio que procuram uma alternativa aos materiais FR-4.Estes PCBs oferecem um desempenho melhorado, consistência e fiabilidade, mantendo-se economicamente eficiente e fácil de usar.

Os laminados Kappa 438 são concebidos com um sistema cerâmico de hidrocarbonetos reforçado com vidro.Esta composição única permite a utilização de processos padrão epoxi/vidro (FR-4) durante a fabricação de circuitos, simplificando o processo de fabrico.

Características principais dos laminados Kappa 438:

Retardância à chama: os laminados Kappa 438 são classificados UL 94 V-0, garantindo alta retardância à chama e segurança.

Compatibilidade com a solda sem chumbo: Estes laminados são compatíveis com processos de solda sem chumbo, cumprindo os requisitos ambientais da indústria.

Vamos explorar as propriedades típicas dos laminados Kappa 438:

Performance dielétrica:

Constante dielétrica: A 2,5 GHz, a constante dielétrica de Kappa 438 é 4.38, assegurando uma excelente propagação do sinal.

Fator de dissipação baixo: o fator de dissipação é de 0,005 a 10 GHz e 23 °C, indicando perda mínima de sinal.

Estabilidade térmica:

Coeficiente térmico da constante dielétrica: Kappa 438 apresenta um coeficiente térmico de -21 ppm/°C a 10 GHz numa ampla gama de temperaturas compreendida entre -50°C e 150°C,assegurar um desempenho constante em temperaturas variáveis.

Alta condutividade térmica: Com uma condutividade térmica de 0,64 W/(m.K) a 80 °C, Kappa 438 dissipa eficientemente o calor, evitando o superaquecimento dos componentes eletrônicos.

Estabilidade dimensional: Kappa 438 possui uma estabilidade dimensional de -0,48 mm/m (MD) e -0,59 mm/m (CMD), medida usando o IPC-TM-650 2.4.39um método de ensaio que assegure a mínima deformação ou deformação durante o fabrico e a utilização.

Resistência mecânica e durabilidade:

Resistência à tração e flexão: Kappa 438 apresenta resistências à tração de 16 kpsi (MD) e 12 kpsi (CMD), bem como resistências à flexão de 25 kpsi (MD) e 19 kpsi (CMD),fornecendo um suporte mecânico robusto aos circuitos.

Coeficiente de expansão térmica (CTE): com um CTE de 13 ppm/°C (eixo X), 16 ppm/°C (eixo Y) e 42 ppm/°C (eixo Z),Kappa 438 mantém a estabilidade e alterações dimensionais mínimas em diferentes faixas de temperatura.

Modulo de Young e Modulo de Flexão: Kappa 438 exibe um módulo de Young alto de 2264 kpsi e um módulo flexível de 2337 kpsi,com um diâmetro superior a 50 mm,.

Resistência à casca de cobre: O material tem um valor de resistência à casca de cobre de 5,8 lbs/in para folha de 1 oz (35 μm), garantindo excelente adesão e resistência ao estresse térmico.

Resistência à temperatura: Kappa 438 tem uma Tg (temperatura de transição do vidro) superior a 280°C,que permitam resistir a altas temperaturas sem comprometer as suas propriedades mecânicas ou tornar-se frágil.Outras propriedades essenciais

Retardância da chama: o material é classificado como V-0 de acordo com a norma UL 94, o que indica as suas propriedades de autoextinção e não propagação de chamas.

Resistência à umidade: Com uma taxa de absorção de umidade de 0,07%, a Kappa 438 é altamente resistente à água e não é afetada pela umidade no ambiente do dispositivo.

Resistência à deslaminagem: o material pode suportar altas temperaturas durante mais de 60 minutos a 288 °C sem deslaminagem, garantindo a sua durabilidade em condições exigentes.

Gravidade específica: Kappa 438 tem um valor de gravidade específica de 1,99 g/cm3, indicando sua densidade relativa e capacidade de fornecer suporte mecânico a componentes eletrônicos.

Kappa 438 PCB Capacidade:

Contagem de camadas: os PCB Kappa 438 estão disponíveis em várias contagens de camadas, incluindo configurações de camada dupla, multicamada e híbrida.

Pesos de cobre: os clientes podem escolher entre pesos de cobre de 1 oz (35 μm) ou 2 oz (70 μm) para atender às suas necessidades específicas de projeto.

Opções de espessura: Kappa 438 está disponível em espessuras de 20 milímetros, 30 milímetros, 40 milímetros e 60 milímetros, proporcionando flexibilidade para diferentes aplicações.

Tamanho máximo: O tamanho máximo dos PCBs Kappa 438 é de 400 mm X 500 mm, tornando-os adequados para uma ampla gama de dispositivos eletrônicos.

Cores de máscara de solda: Os clientes têm a liberdade de escolher entre uma variedade de cores de máscara de solda, incluindo verde, preto, azul, amarelo, vermelho e muito mais, permitindo personalização e apelo visual.

Opções de acabamento de superfície: os PCB Kappa 438 podem ser acabados com vários acabamentos de superfície, como ouro de imersão, HASL, prata de imersão, estanho de imersão, ouro puro, OSP, ENEPIG, cobre nu e outros,Atendendo a requisitos específicos de aplicação.

Aplicações dos PCB Kappa 438:

Os laminados Kappa 438 encontram ampla utilização numa ampla gama de aplicações, incluindo:

Sistemas de comunicação sem fios:

Acesso assistido licenciado (LAA)

Sistemas de células pequenas e de antenas distribuídas (DAS)

Comunicações entre veículos (V2V) e entre veículos e infraestruturas (V2I)

Internet das Coisas (IoT):

Automatização doméstica inteligente

Contadores e dispositivos de monitorização sem fios

Conclusão:

Os PCBs Rogers Kappa 438 oferecem aos designers de circuitos sem fio uma solução notável que ultrapassa as limitações dos materiais FR-4.Os laminados Kappa 438 proporcionam um equilíbrio ideal de preçosEstes laminados são compatíveis com processos padrão de epóxi/vidro (FR-4), tornando-os uma escolha conveniente para a fabricação de circuitos.Quer seja para sistemas de comunicação sem fio ou aplicações IoT, os PCB Kappa 438 fornecem soluções de alta qualidade e custo-benefício que atendem às demandas do mundo atual orientado pela tecnologia.
