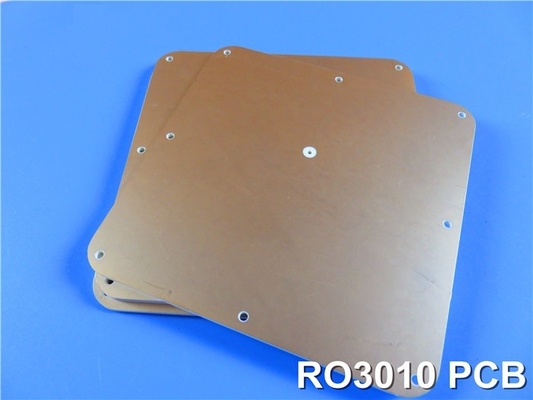

RO3010 PTFE PCB de alta frequência composto com prata de imersão

RO3010 PTFE PCB de alta frequência composto com prata de imersão

MOQ: 1pcs
preço: USD 9.99-99.99/PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Destacar:

PCB de alta frequência composto de PTFE

,

PCB de alta frequência RO3010

,

Placas de circuito de PCB de 5 milímetros

Descrição do produto

Hoje, gostaria de falar de um notável composto PTFE cerâmico que oferece uma estabilidade excepcional em aspectos eléctricos e mecânicos.



Os laminados de circuito de alta frequência RO3010 da Rogers são projetados especificamente para aplicações comerciais de microondas e de radiofrequência.que proporcionam propriedades elétricas excepcionais e propriedades mecânicas consistentesIsto permite que os nossos designers criem projetos de placas de várias camadas usando diferentes materiais de constante dielétrica para cada camada, sem enfrentar quaisquer problemas relacionados com deformação ou confiabilidade.



RO3010 Propriedades típicas

A constante dielétrica do material RO3010 é tipicamente 10.2, com uma tolerância de ± 0.15.



Também apresenta um fator de dissipação de 0.0022, o que o torna uma excelente escolha para circuitos de alta frequência que exigem perda mínima de sinal.



No entanto, o coeficiente térmico da constante dielétrica na direção Z é de - 395 ppm/°C a 10 GHz, variando de - 50°C a 150°C.Este valor é relativamente elevado e pode não ser adequado para ambientes de trabalho sensíveis à temperatura.



A estabilidade dimensional do RO3010 é notável. Nas direções X e Y, ele experimenta mudanças dimensionais mínimas, medindo apenas 0,35 e 0,31 mm/m, respectivamente.Isso garante que o material permaneça estável e não se deforme ou deforme durante o processo de fabricação, garantindo que o produto final cumpra as especificações exigidas.



Impressionantemente, tanto a resistividade de volume quanto a resistividade de superfície do RO3010 são classificadas em 105 MΩ.cm e 105 MΩ, respectivamente.Estes valores de resistividade controlam efetivamente o fluxo de eletricidade dentro do circuito e garantem uma transmissão de sinal eficiente.



Imóveis RO3010 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 10.2±0.3 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 11.2 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 395 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.35
0.31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo de tração 1902
1934
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.8   j/g/k   Calculado
Conductividade térmica 0.95   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densidade 2.8   gm/cm3 23°C ASTM D 792
Força da casca de cobre 9.4   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



O RO3010 apresenta um módulo de tração superior a 1900 MPa nas direcções X e Y.



Com uma taxa de absorção de umidade de 0,05%, demonstra uma elevada resistência à intrusão de água.



Além disso, a capacidade térmica específica do RO3010 é calculada em 0,8 J/g/K, indicando a sua capacidade de absorver energia térmica.



Além disso, de acordo com o método ASTM D 5470 a uma temperatura de 50 °C, a condutividade térmica do RO3010 mede 0,95 W/m/K, sugerindo uma boa condutividade térmica.



Relativamente ao coeficiente de expansão térmica (CTE), o desempenho do material, determinado com o IPC-TM-650 2.4.4.1. método de ensaio a 23°C e 50% de umidade relativa, obtém valores de 13, 11 e 16 ppm/°C nas direcções X, Y e Z, respectivamente, num intervalo de temperatura de -55 a 288°C.Este resultado é bastante favorávelPor conseguinte, os PCBs que utilizam o RO3010 apresentam excelente estabilidade dimensional e fiabilidade em furos revestidos.



O RO3010 pode suportar temperaturas de decomposição de até 500°C.



Além disso, foi testado e confirmado ter uma densidade de 2,8 gm/cm3 a 23°C.



A resistência ao descascamento do cobre do RO3010 após flutuar na solda, medida com 1 oz de cobre ED e IPC-TM 2.4.8, é 9,4 lbs/in.



É classificado como inflamável V-0 de acordo com a norma UL 94 e também é compatível com processos sem chumbo.



RO3010 PTFE PCB de alta frequência composto com prata de imersão 0



Capacidade de PCB (RO3010)

Para os PCBs RO3010, oferecemos opções de dupla camada, multicamada e design híbrido.



Os pesos de cobre disponíveis incluem 1 oz (35 μm) e 2 oz (70 μm).



A espessura do PCB pode ser personalizada, com opções que variam de 5mil (0,127mm) a 50mil (1,27mm).



O tamanho máximo para os PCB RO3010 é de 400 mm X 500 mm, permitindo desenhos de uma única placa ou vários desenhos dentro de um painel.



Também fornecemos máscaras de solda em várias cores, como verde, preto, azul, amarelo, vermelho, branco e muito mais.



Além disso, oferecemos diferentes opções de tratamento de superfície, incluindo ouro de imersão, HASL, prata de imersão, estanho de imersão, cobre nu e OSP, para atender a diversos requisitos.



Material de PCB: PTFE composto cerâmico
Designação RO3010
Constante dielétrica: 10. 2 ± 0,3 (processo Dk) 11,2 (projeto Dk)
Número de camadas: Projetos de dupla camada, multi-camada, híbridos
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 5mil (0,127mm), 10mil (0,254mm), 25mil (0,635mm), 50mil (1,27mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, Branco, etc.
Revestimento da superfície: Ouro de imersão, HASL, prata de imersão, estanho de imersão, cobre nu, OSP, ENEPIG, etc.



Os PCB RO3010 são adequados para aplicações em radar automotivo, antenas GPS, antenas de patch de comunicação sem fio e sistemas de transmissão direta por satélite, entre outros.



Conclusão

O processo de fabricação para PCBs de alta frequência RO3010 é semelhante aos PCBs PTFE padrão.Os etantes de cobre e cobre comumente utilizados para o processamento de materiais de vidro epóxi também são aplicáveis ao RO3010Por conseguinte, é adequado para processos de fabrico em volume, permitindo uma vantagem competitiva no mercado.
