Apresento o nosso recém-vendido circuito impresso construído com fibra de vidro reforçada de PTFE, este substrato avançado oferece propriedades elétricas excepcionais.Estabilidade dimensional, e resistência química, tornando-a a escolha perfeita para uma ampla gama de sistemas de alto desempenho.
Este substrato de PCB apresenta uma DK de 2,2 +/- 0,04 a 10 GHz/23°C e 1 MHz, juntamente com um fator de dissipação de 0,0009 a 10 GHz/23°C e 0,0008 a 1 MHz.Tem um TCDK de -160 ppm/°C, variando de -10°C a 140°CAlém disso, com uma taxa de absorção de umidade de apenas 0,02%, supera outros compósitos à base de PTFE em ambientes úmidos.
O substrato de PCB possui várias características-chave. Ele oferece uma tangente de perda extremamente baixa, minimizando a degradação do sinal e garantindo uma integridade superior do sinal.A excelente estabilidade dimensional do substrato DiClad 880 garante um desempenho consistente mesmo em ambientes desafiadoresPode confiar na uniformidade do desempenho do produto, que proporciona uma operação consistente e fiável numa ampla gama de frequências.
| Parâmetro | Valor |
| Número de camadas | 1 a 32 |
| Materiais de substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)), FR-4 CTI elevada> 600V; Poliimida, PET; Núcleo Metálico, etc. |
| Tamanho máximo | Teste de voo: 900*600mm, Teste de fixação 460*380mm, Não teste 1100*600mm |
| Tolerância do Esboço do Conselho | ± 0,0059" (0,15 mm) |
| Espessura do PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de espessura ((T≥0,8 mm) | ± 8% |
| Tolerância de espessura ((t<0,8 mm) | ± 10% |
| Espessura da camada de isolamento | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Faixa mínima | 0.003" (0,075 mm) |
| Espaço mínimo | 0.003" (0,075 mm) |
| Espessura exterior de cobre | 35 μm-350 μm (1 oz-10 oz) |
| Espessura interna de cobre | 17 μm-350 μm (0,5 oz - 10 oz) |
| Furo de perfuração ((Mecânico) | 0.0079" - 0.25" (0.2mm-6.35mm) |
| Furo terminado ((Mecânico) | 0.0039"-0.248" (0.10mm-6.30mm) |
| DiâmetroTolerância ((Mecânica) | 0.00295" (0,075mm) |
| Registo (Mecânico) | 0.00197" (0,05mm) |
| Proporção de aspecto | 12:1 |
| Tipo de máscara de solda | LPI |
| Min Soldermask Bridge | 0.00315" (0,08mm) |
| Minima tolerância da máscara de solda | 0.00197" (0,05mm) |
| Ligação via Diâmetro | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerância de controlo da impedância | ± 10% |
| Revestimento de superfície | HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, placado em ouro puro, etc. |
Este PCB demonstra um desempenho mecânico consistente, proporcionando durabilidade e fiabilidade excepcionais para sistemas eletrónicos críticos.Proteção contra danos causados por vários produtos químicosA menor absorção de umidade entre os compósitos à base de PTFE aumenta ainda mais a fiabilidade do PCB.
Com uma constante dielétrica estável (Dk) numa ampla gama de frequências, este PCB permite um controlo e transmissão de sinal precisos.resultando em menor perda de inserção e melhor integridade geral do sinal.

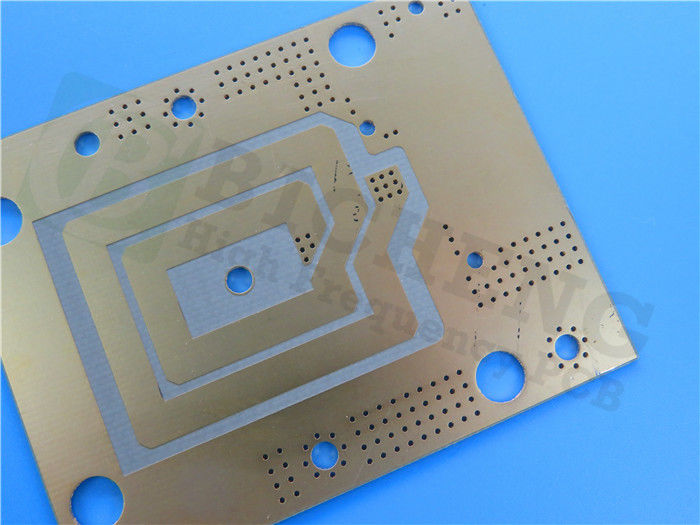

Este empilhamento de PCB rígido de 2 camadas consiste em camada 1 de cobre com uma espessura de 35 μm, um substrato DiClad 880 com uma espessura de 0,508 mm (20 mil), e camada 2 de cobre com uma espessura de 35 μm.A placa acabada tem uma espessura de 0Tem um acabamento de superfície de prata de imersão, tela de seda superior em branco e máscara de solda superior em azul.
Este PCB encontra uma variedade de aplicações, incluindo redes de alimentação de radar, redes comerciais de matriz em fase, antenas de estação base de baixa perda, sistemas de orientação, antenas de rádio digital, filtros, acopladores,e LNAs.
