| Realçar: | 30 milímetros de PCB de cobre nu,1 oz de PCB de cobre nu,Placa de PCB RF de cobre nu |
||
|---|---|---|---|

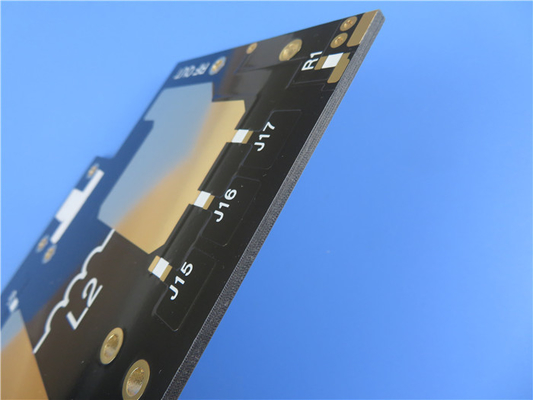

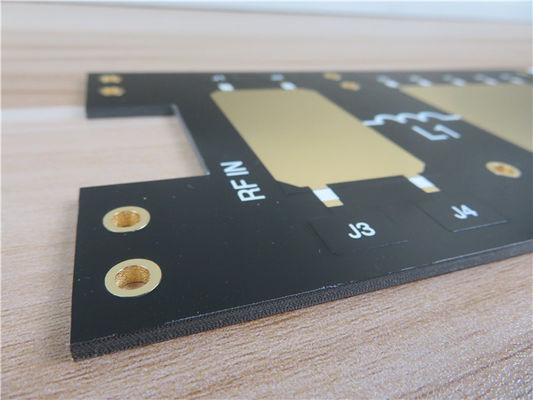

Apresentação do nosso PCB recém-vendido: PCB rígido de 2 camadas de alto desempenho.A folha de cobre ED positiva melhora a condutividade e a integridade do sinalCom uma constante dielétrica de 2,50 a 10 GHz/23°C e uma tangente de baixa perda de 0,0012 a 10 GHz, este PCB garante uma excelente transmissão de sinal.8 N/mm e uma taxa de absorção de umidade inferior a 0Os valores do CTE (Coeficiente de Expansão Térmica) são de 20 ppm/°C (eixo X), 25 ppm/°C (eixo Y) e 187 ppm/°C (eixo Z).
Esta PCB oferece uma variedade de espessuras dielétricas, permitindo-lhe adaptá-la às suas necessidades específicas.Com comercializadoNo que respeita à produção em grande escala, este PCB exemplifica uma elevada relação custo-eficácia sem comprometer a qualidade.
Este PCB rígido de 2 camadas possui um empilhamento bem projetado para um desempenho ideal.e outra camada de cobre de 35 μm no fundoEsta configuração garante uma transmissão de sinal fiável e uma distribuição de energia eficiente.
Este PCB vem em um fator de forma compacto medindo 96,15 mm x 58,4 mm, com uma tolerância de +/- 0,15 mm. Ele suporta traço mínimo / espaço de 6/5 mils e um tamanho mínimo de buraco de 0,4 mm,que se adaptam a desenhos complexosA espessura do painel acabado é de 0,8 mm, proporcionando durabilidade sem comprometer a flexibilidade.O acabamento da superfície é de cobre nuO silkscreen, a máscara de solda e os testes elétricos não estão incluídos para oferecer versatilidade para várias aplicações.
Com 35 componentes e um total de 80 pastilhas, incluindo 38 pastilhas através de buracos e 42 pastilhas SMT (Surface Mount Technology) superiores, esta PCB fornece amplo espaço para suas necessidades de circuitos.Tem 63 vias e suporta 7 redes., permitindo uma conectividade e integração eficientes.
Esta ilustração de PCB é fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com várias ferramentas de projeto.garantir uma elevada qualidade de fabrico e montagem.
Os nossos PCBs estão disponíveis em todo o mundo, permitindo-lhe aceder a qualidade de ponta independentemente da sua localização.Estamos a cobrir-te..
| Material de PCB: | PTFE revestido com fibra de vidro |
| Código: | F4BM-1/2 (série familiar) |
| Constante dielétrica: | 2.2, 2.55, 2.65, |
| 3.0 e 3.5 | |
| Número de camadas: | 1 camada, 2 camadas e multicamadas |
| Peso de cobre: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm) |
| Espessura do PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata, OSP, etc. |
Este PCB foi especificamente concebido para aplicações em sistemas de microondas, RF e radar.antenas de matriz em faseA sua versatilidade garante que satisfaça as suas necessidades específicas nestes campos exigentes.
Para quaisquer perguntas técnicas ou informações adicionais, não hesite em entrar em contato com nossa equipe dedicada em sales10@bichengpcb.com.
Escolha o nosso recém-vendido PCB rígido de 2 camadas para uma confiabilidade excepcional, custo-benefício e desempenho.
