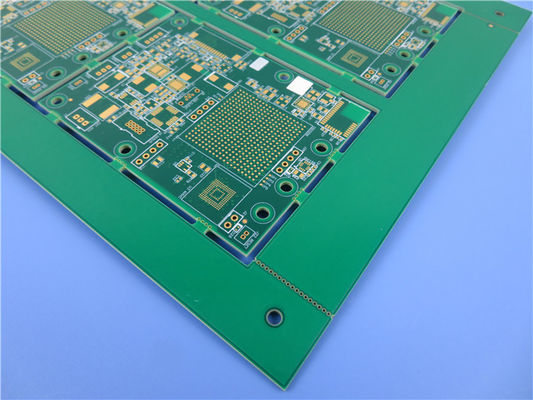

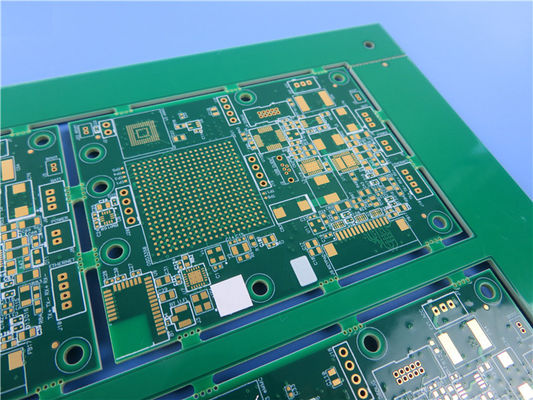

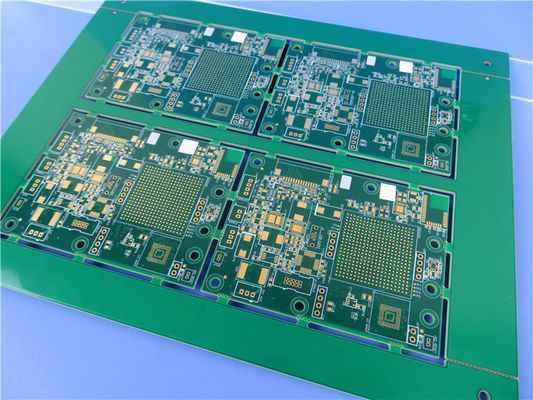

IT-180ATC ENIG HDI PCB Board 6 camadas com via cega e via enterrada

Hoje estamos convidados a apresentar o nosso recém-vendido PCB rígido de 6 camadas, fabricado com o material ITEQ IT-180ATC, este PCB oferece propriedades excepcionais para uma ampla gama de aplicações,da indústria automóvel às telecomunicaçõesVamos aprofundar nas características e especificações notáveis que tornam este PCB uma escolha ideal para os seus projetos eletrónicos.

1Material de PCB:
Este PCB é construído utilizando o ITEQ IT-180ATC, um material de alta qualidade reconhecido pelo seu desempenho excepcional.e uma tangente de baixa perda (Df) de 0.0014 a 1MHz e 0.0015 a 1GHz, este PCB garante uma transmissão de sinal eficiente e perda mínima de sinal.Tem uma temperatura de transição do vidro (DSC) de 175 °C e uma temperatura de decomposição de 345 °CFuncionando numa faixa de temperatura de -40°C a +130°C, oferece fiabilidade em vários ambientes.

2Características principais:
Este PCB possui várias características-chave que o distinguem da concorrência: seu baixo coeficiente de expansão térmica (CTE) garante estabilidade e confiabilidade em diferentes condições de temperatura.A elevada resistência ao calor permite-lhe suportar aplicações exigentesCom excelente confiabilidade através do buraco, este PCB fornece robusta conectividade e durabilidade.

3Empilhadeira:
Este PCB rígido de 6 camadas possui um empilhamento bem projetado para um desempenho ideal.Esta configuração garante um encaminhamento eficiente do sinal, distribuição de energia e dissipação de calor.

4Detalhes da construção:
Este PCB vem em um fator de forma compacto medindo 113 mm x 90 mm, com uma tolerância de +/- 0,15 mm. Ele suporta um traço mínimo / espaço de 3/4 mil, acomodando projetos intrincados.Tamanho mínimo do buraco de 0.10mm (perfuração a laser) permite a colocação precisa e complexa de componentes.Interligados através de camadasA espessura do painel acabado é de 0,66 mm, proporcionando um equilíbrio entre flexibilidade e durabilidade.A espessura do revestimento da via é de 20 μmO acabamento da superfície é de Ouro de Imersão de Níquel Electroless (ENIG), oferecendo excelente soldabilidade e resistência à corrosão.As camadas superior e inferior apresentam tela de seda brancaO PCB incorpora vias preenchidas e cobertas, atendendo às especificações IPC-4761 Tipo VII.Inclui também um controlo de impedância de 100 ohms na camada superior com um traço de 6 milímetros, referindo-se a L2. Os furos/meio-furos de castellamento proporcionam flexibilidade e conectividade adicionais. Cada PCB é submetido a um teste elétrico de 100% antes da remessa,garantir a mais elevada qualidade e fiabilidade.

5Estatísticas de PCB:
Com 93 componentes e um total de 153 pastilhas, incluindo 78 pastilhas de buraco, 39 pastilhas SMT superiores e 36 pastilhas SMT inferiores, esta PCB oferece amplo espaço para suas necessidades de circuitos.Tem 94 vias e suporta 7 redes., permitindo uma conectividade e integração eficientes.

6Arte e padrões:
Esta ilustração de PCB é fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com várias ferramentas de projeto.garantir uma elevada qualidade de fabrico e montagem.

7Disponibilidade mundial:
Os nossos PCBs estão disponíveis em todo o mundo, permitindo-lhe aceder a qualidade de ponta independentemente da sua localização.Estamos a cobrir-te..

8Aplicações típicas:
Este PCB foi especificamente concebido para uma ampla gama de aplicações, incluindo automotivo (ECU da sala de máquinas), backplanes, armazenamento de dados, servidores e redes, e telecomunicações.A sua versatilidade garante que satisfaça as suas exigências específicas nestes campos exigentes.
