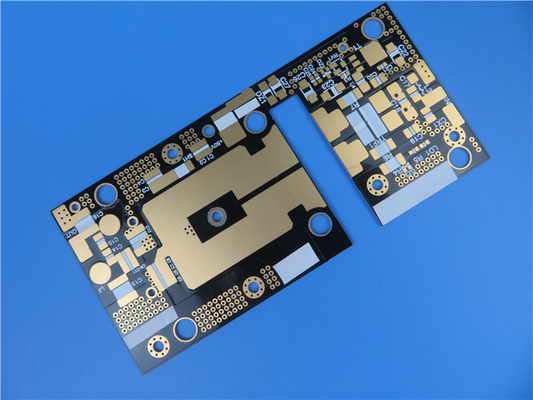

1mm 6 camadas IS370HR placa de PCB com ouro de imersão e impedância controlada

Apresento o nosso PCB recém-vendido, concebido para atender aos mais altos padrões de desempenho, confiabilidade e eficiência térmica.Este PCB rígido de 6 camadas utiliza Isola 370HR material FR-4 de alto desempenho, com características excepcionais para uma ampla gama de aplicações, com uma temperatura de transição do vidro de 180°C e uma temperatura de decomposição de 340°C,Este PCB garante uma operação fiável mesmo em ambientes exigentes.

As principais características deste PCB incluem seu alto desempenho térmico, permitindo uma dissipação de calor eficiente.assegurar uma funcionalidade óptimaAlém disso, a sua excelente resistência ao CAF e o baixo coeficiente de expansão térmica (CTE) contribuem para a sua fiabilidade a longo prazo.

O empilhamento deste PCB consiste em camadas de cobre, prepreg 370HR e núcleo FR-4 370HR, proporcionando a estabilidade e integridade estrutural necessárias.

A espessura do painel acabado é de 1,02 mm, com um peso de cobre acabado de 1,4 mil por camada.Ouro (ENIG), garantindo excelente condutividade e resistência à corrosão.

Com uma dimensão de placa de 122,87 mm x 128,5 mm, este PCB oferece amplo espaço para a colocação de componentes.A espessura do revestimento da via é de 20 μm, e a tela de seda é aplicada em cor branca nas camadas superior e inferior.

Este PCB cumpre as normas IPC-Classe 2, garantindo uma fabricação de alta qualidade e a adesão às diretrizes da indústria.assegurar uma funcionalidade e uma fiabilidade ótimas.

Com 82 componentes e 120 pads, este PCB é adequado para várias aplicações em computação, armazenamento, eletrônicos de consumo, redes, equipamentos médicos, sistemas automotivos e muito mais.O seu desempenho térmico e fiabilidade excepcionais tornam-no uma escolha ideal para aplicações em que estas qualidades são cruciais.

Oferecemos disponibilidade mundial para este PCB, garantindo que os clientes de diferentes regiões possam beneficiar do seu desempenho superior.Por favor, contacte a nossa equipa de vendas no sales10@bichengpcb.com.

Escolha o nosso PCB para o seu próximo projeto e experimente a confiabilidade e o desempenho que merece.
