| Realçar: | Placa de circuito de RF de superfície ENIG,PCB RF de dupla face,PCB de dois lados 31mil |
||
|---|---|---|---|

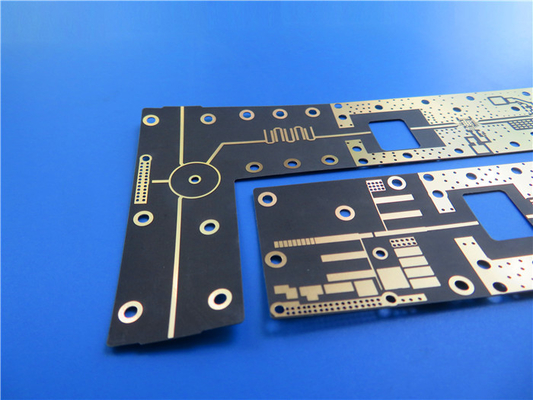

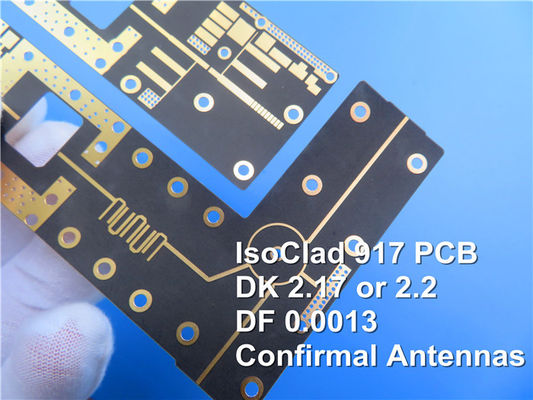

Apresento o nosso PCB recém-vendido, concebido para cumprir os mais altos padrões de desempenho e fiabilidade.Este PCB rígido de 2 camadas apresenta compósitos de fibra de vidro/PTFE não tecidos Rogers IsoClad 917 como substratoCom uma baixa constante dielétrica e perdas extremamente baixas, este PCB garante uma integridade e um desempenho óptimos do sinal.
As principais características deste PCB incluem o seu reforço de fibra de vidro não tecida, que proporciona uma maior flexibilidade em comparação com os substratos de fibra de vidro tecidos.A baixa absorção de umidade e as propriedades isotrópicas no XO laminado Rogers IsoClad 917 oferece uma constante dielétrica (DK) de 2,17 ou 2,20 a 10 GHz/23 °C,juntamente com um fator de dissipação de 0.0013 na mesma frequência e temperatura.
| Propriedades típicas: IsoClad 917 | |||
| Imóveis | IsoClad 917 | Condição | Método de ensaio |
| Constante dielétrica @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| Fator de dissipação @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Coeficiente térmico de Er (ppm/°C) | -157 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adaptado |
| Resistência à descascagem (lbs. por polegada) | 10 | Após Termal | IPC TM-650 2.4.8 |
| Resistividade de volume (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistividade de superfície (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistência de arco (segundos) | > 180 | D48/50 | ASTM D-495 |
| Modulo de tração (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Resistência à tração (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
| Modulo de compressão (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Modulo flexural (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Desgaste dielétrico (kv) | > 45 | D48/50 | ASTM D-149 |
| Densidade (g/cm)3) | 2.23 | A, 23°C | Método ASTM D-792 A |
| Absorção de água (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coeficiente térmico | 0°C a 100°C | IPC TM-650 2.4.24 | |
| Expansão (ppm/°C) | Mettler 3000 | ||
| Eixo X | 46 | Máquinas e aparelhos de limpeza | |
| Eixo Y | 47 | Analisador | |
| Eixo Z | 236 | ||
| Conductividade térmica (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| Desgaseamento | 125°C, ≤ 10-6torr | ||
| Perda de massa total (%) | 0.02 | Máximo de 1,00% | |
| Volátil recolhido | 0.00 | Máximo 0,10% | |
| Material condensável (%) | |||
| Recuperação do vapor de água (%) | 0.02 | ||
| Condensado visível (±) | Não | ||
| Inflamabilidade | Cumprir os requisitos de UL94-V0 |
C48/23/50, E24/125 | UL 94 Queimaduras verticais IPC TM-650 2.3.10 |
O empilhamento deste PCB consiste em camadas de cobre e substrato IsoClad 917, garantindo um excelente desempenho do sinal e estabilidade dimensional.este PCB fornece amplo espaço para colocação de componentesSuporta um espaço mínimo de 5/5 milímetros e um tamanho mínimo de furo de 0,3 mm.
Este PCB cumpre as normas IPC-Classe 2, garantindo uma fabricação de alta qualidade e a adesão às diretrizes da indústria.assegurar uma funcionalidade e uma fiabilidade ótimas.
| Material de PCB: | Fibra de vidro não tecida / PTFE compostos |
| Designação | IsoClad 917 |
| Constante dielétrica: | 2.17 ou 2.20 (10 GHz) |
| Fator de dissipação | 0.0013 (10 GHz) |
| Número de camadas: | PCB de lado único, duplo, multi-camadas, PCB híbrido |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| Espessura dielétrica | 20 milímetros (0,508 mm), 31 milímetros (0,787 mm), 62 milímetros (1,575 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | ENIG ((ouro de imersão), HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre puro, ouro puro, etc. |
Com 44 componentes e 78 pastilhas, este PCB é adequado para várias aplicações, como antenas conformes, circuitos de stripline e microstrip, sistemas de orientação, radar e sistemas eletrônicos.Sua baixa constante dielétrica e estabilidade dimensional tornam-na uma escolha ideal para aplicações que exigem dobra ou moldagem do PCB.
Oferecemos disponibilidade mundial para este PCB, garantindo que os clientes de diferentes regiões possam beneficiar do seu desempenho superior.Por favor, contacte a nossa equipa de vendas no sales10@bichengpcb.com.
Escolha o nosso PCB para o seu próximo projeto e experimente a confiabilidade e o desempenho que merece.
