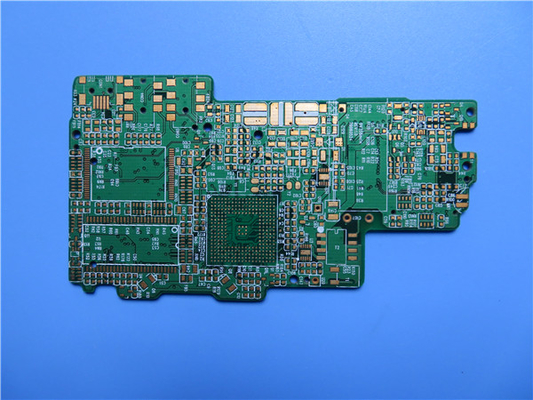

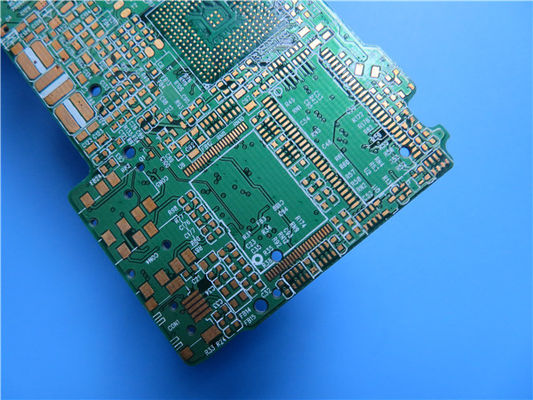

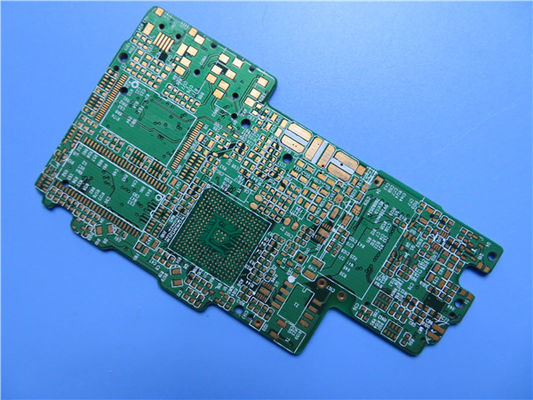

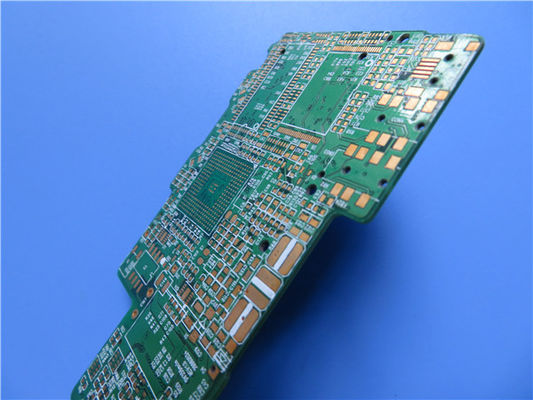

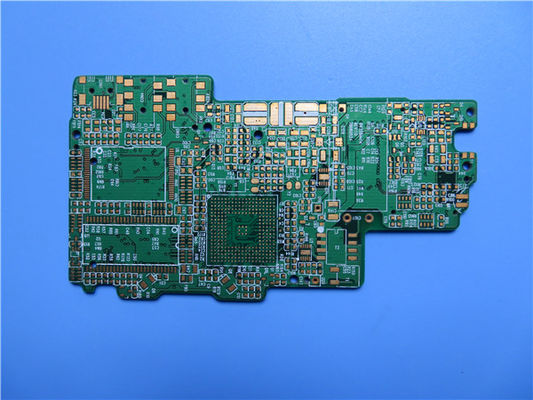

PCB híbrido rígido de 8 camadas construído em RO3003 e FR4 com via cega

Apresentando o nosso PCB rígido de 8 camadas, que incorpora uma combinação de compósitos PTFE Rogers RO3003 e substratos S1000-2M FR-4 de alta Tg170,Oferecendo desempenho e fiabilidade excepcionaisEste PCB foi concebido para satisfazer os exigentes requisitos de uma ampla gama de aplicações, garantindo uma transmissão de sinal precisa e minimizando a perda de sinal com a sua constante dielétrica de 3,0 +/-.04 a 10 GHz e um factor de dissipação de 0.001 na mesma frequência.

As propriedades mecânicas e a estabilidade térmica excepcionais são fornecidas pelos substratos Rogers RO3003 e S1000-2M, apresentando um baixo coeficiente de expansão térmica (CTE) de 17 ppm/°C, 16 ppm/°C,e 25 ppm/°C no XOs eixos Y e Z, respectivamente.tornando-a uma escolha ideal para aplicações que exigem um desempenho excepcional numa ampla gama de temperaturas de -40°C a +85°C.

O empilhamento deste PCB é composto por oito camadas, incorporando camadas de cobre, núcleo Rogers 3003 e substratos S1000-2M FR-4.Estabilidade dimensionalCom uma dimensão de placa de 122,3 mm x 94,4 mm, é fornecido amplo espaço para colocação de componentes,com um comprimento de travagem/espaço mínimo de 4/4 milímetros e um tamanho mínimo de orifício de 0.35mm.

As normas IPC-Classe-2 são respeitadas durante a fabricação, garantindo uma produção de alta qualidade e conformidade com as diretrizes do setor.Testes elétricos rigorosos de 100% são realizados em cada PCB antes da expedição, garantindo um desempenho e uma fiabilidade impecaveis.

Os detalhes de construção incluem uma espessura de placa fina de 2,2 mm, camadas internas com um peso de cobre de 0,5 oz (0,7 mil), e camadas externas com um peso de cobre de 1 oz (1,4 mil).A espessura do revestimento é de 20 μmOs filtros de seda superiores e inferiores são brancos, enquanto as máscaras de solda superiores e inferiores são pretas..O silkscreen é intencionalmente omitido nas almofadas de solda para evitar interferências.

Com 81 componentes e 143 almofadas, o nosso PCB é adequado para várias aplicações, tais como filtros de passagem de banda, antenas de microstrip, osciladores controlados por tensão,e aplicações sensíveis às alterações de temperaturaO seu desempenho e fiabilidade excepcionais tornam-no uma escolha ideal para projectos exigentes.

A disponibilidade mundial é assegurada para o nosso PCB, permitindo que os clientes de todo o mundo se beneficiem do seu desempenho superior.Por favor, não hesite em contactar a nossa equipa de vendas em sales10@bichengpcb.com.

Escolha o nosso PCB rígido de 8 camadas avançado com substratos Rogers RO3003 e S1000-2M para o seu próximo projeto e experimente a confiabilidade e o desempenho excepcionais que as suas aplicações exigem.
