| Realçar: | Placas de PCB de hidrocarbonetos reforçadas com vidro tecido,Substratos de PCB rígidos de 2 camadas,30 milímetros de placa de PCB rígido |
||
|---|---|---|---|

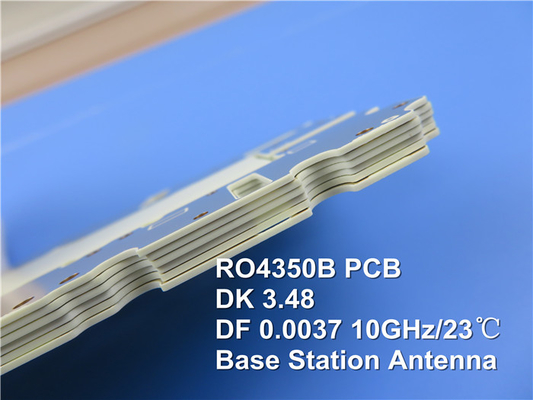

Apresento-vos o nosso PCB de ponta construído em substratos RO4350B, fornecido para desempenho e fiabilidade excepcionais.Este PCB oferece uma ampla gama de características e benefícios que o tornam ideal para aplicações eletrônicas avançadas.
Os substratos de PCB são construídos usando hidrocombustíveis/cerâmica reforçada com vidro tecido Rogers RO4350B, que proporcionam propriedades elétricas excepcionais.05 a 10 GHz e um factor de dissipação de 0.0037 a 10 GHz, este PCB permite aplicações com frequências operacionais mais elevadas e oferece baixa tolerância e perda dielétrica.
| RO4350B Valor típico | |||||
| Imóveis | RO4350B | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
| Factor de dissipação | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z | ppm/°C | - 50°Caté 150°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Módulo de tração | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Resistência à tração | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Força flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | < 0.5 | X,Y | mm/m (mil/ polegada) |
após etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica | 10 12 32 |
X Y Z |
ppm/°C | - 55°Caté 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| Conductividade térmica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
| Densidade | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 0.88 (5.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | (3)V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Uma das principais vantagens deste PCB é a sua excelente estabilidade de propriedades elétricas em diferentes frequências,tornando-o adequado para linhas de transmissão de impedância controlada e o projeto repetível de filtrosOs laminados RO4350B apresentam também um baixo coeficiente térmico da constante dielétrica, garantindo uma excelente estabilidade dimensional mesmo em ambientes térmicos exigentes.
A baixa expansão do eixo Z do substrato garante um revestimento confiável através de furos,enquanto o baixo coeficiente de expansão no plano garante estabilidade em toda a gama de temperaturas de processamento de circuito.
Fornecido como um PCB rígido de 2 camadas, este produto fornece uma solução confiável e econômica para projetos eletrônicos.Possui uma espessura de camada de cobre de 35 μm em ambos os lados e uma espessura de núcleo Rogers 4350B de 0.762mm (30mil). O traço mínimo / espaço é de 4/4 mils, e o tamanho mínimo do buraco é de 0,25mm. O peso de Cu acabado é de 1 oz (1,4 mils) nas camadas externas, e a espessura do revestimento é de 20 μm.A superfície é HASLO revestimento superior é de branco e a máscara de solda superior é de verde.
Este PCB de alta qualidade foi submetido a testes rigorosos, incluindo um teste 100% elétrico, para garantir a sua fiabilidade e desempenho.satisfazer os requisitos da indústria para um desempenho consistente e fiável.
Com o seu preço competitivo, este PCB oferece uma solução rentável sem comprometer a qualidade.simplificação do processo de fabrico e redução dos custos de produção.
O PCB RO4350B é resistente a CAF e classificado UL 94 V-0, tornando-o adequado para aplicações que exigem excelentes padrões de desempenho e segurança.
Este PCB é adequado para uma ampla gama de aplicações, incluindo antenas de estações de base celulares e amplificadores de potência, etiquetas de identificação de RF, radar e sensores automotivos,e LNB para satélites de radiodifusão direta.
Com a disponibilidade mundial, pode facilmente integrar este PCB de alto desempenho nos seus projetos eletrónicos.
Para consultas técnicas ou mais informações, entre em contacto com sales10@bichengpcb.com. A nossa equipa dedicada está pronta para o ajudar com quaisquer perguntas ou requisitos específicos.Escolha o PCB RO4350B de alto desempenho para uma confiabilidade excepcional, estabilidade e custo-eficácia no seu próximo projeto electrónico.
