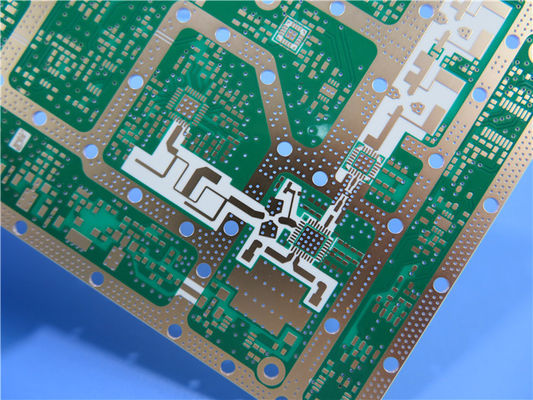

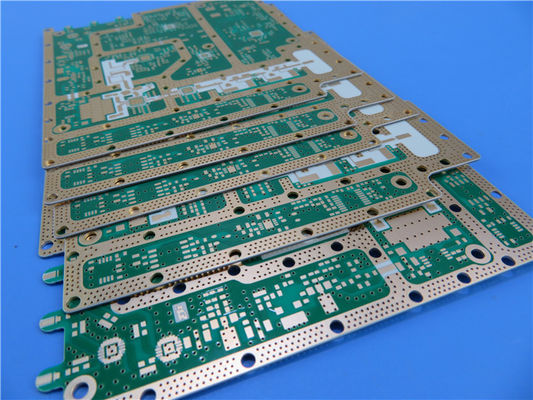

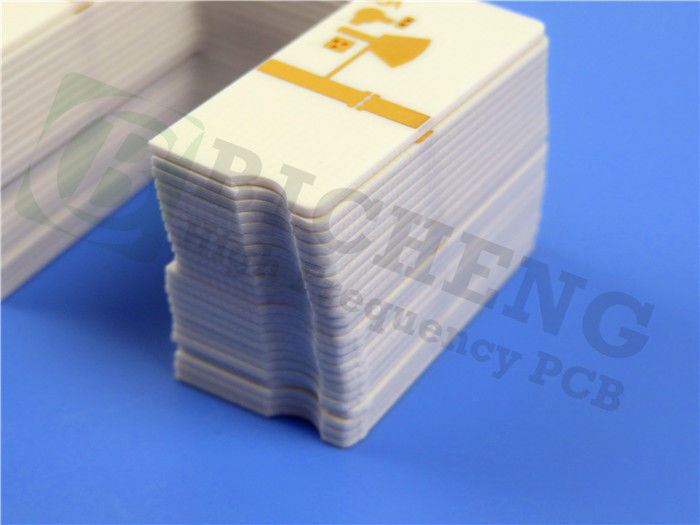

PCB RF de 2 camadas de precisão construído em material RO4534 de 20 milhas com ouro de imersão

Apresento o nosso recém-vendido PCB, concebido com precisão e tecnologia avançada para atender às suas necessidades específicas.Este PCB rígido de duas camadas apresenta materiais de alto desempenho e detalhes de construção excepcionais, tornando-o adequado para uma ampla gama de aplicações.

Este substrato de PCB é feito de Rogers RO4534 cerâmica-recheado, vidro reforçado hidrocarbonetos laminados, conhecidos por suas características excepcionais.4 a 10 GHz e um fator de dissipação de 0Com uma frequência de.0027 a 10 GHz, este PCB garante baixa perda e baixa resposta PIM. Ele possui um valor PIM (típico) notável de -157 dBC, garantindo um desempenho superior.

A excelente estabilidade dimensional deste PCB e o sistema de resina termo-resistente tornam-no compatível com os processos de fabricação de PCB padrão.assegurar a manutenção da sua forma mecânica durante a manipulaçãoAlém disso, a sua elevada condutividade térmica aumenta as capacidades de gestão de energia.

A pilha consiste de uma camada de cobre de 35 μm, um núcleo Rogers 4534 de 0,508 mm e outra camada de cobre de 35 μm. As dimensões do painel acabado são de 169,1 mm x 156,85 mm, com uma espessura de 0,6 mm.O espaço mínimo é de 5/5 mils.O PCB é submetido a um meticuloso teste elétrico de 100% antes da expedição para garantir a sua qualidade e fiabilidade.

Com 115 componentes e 223 pads totais, incluindo 121 pads através de buracos e 102 pads de tecnologia de montagem de superfície superior (SMT), este PCB oferece versatilidade na integração de componentes.Tem 267 vias e 6 redes., proporcionando flexibilidade para várias ligações de circuito.

A obra de arte fornecida no formato Gerber RS-274-X garante precisão e compatibilidade com os processos de fabricação padrão.Garantia de desempenho e fiabilidade de elevada qualidade.

O PCB está disponível globalmente, tornando-o acessível para clientes em todo o mundo.

Para quaisquer perguntas técnicas ou informações adicionais, entre em contato com a nossa equipa dedicada em sales10@bichengpcb.com.Estamos empenhados em fornecer apoio excepcional e garantir a sua satisfação com os nossos produtos.

Mais sobre o material RO4534

RO4534 é outro material de alto desempenho oferecido pela Rogers Corporation para a fabricação de placas de circuito impresso (PCBs).

Composição: RO4534 é um material composto termo-resistente, constituído por reforço de fibra de vidro tecido combinado com um sistema de resina de alta temperatura.Esta composição proporciona uma excelente resistência mecânica, estabilidade e desempenho elétrico.

Constante dielétrica (DK): A DK do RO4534 varia dependendo da espessura do laminado.O DK consistente e rigorosamente controlado garante um desempenho elétrico previsível em aplicações de alta frequência.

Fator de dissipação: o fator de dissipação do RO4534 é tipicamente de cerca de 0,003 a 10 GHz/23°C. Este baixo fator de dissipação indica uma perda de energia mínima no material,permitindo uma integridade superior do sinal e uma perda de potência reduzida em circuitos de alta frequência.

Conductividade térmica: RO4534 tem uma condutividade térmica de 0,66 W/m/K a 50 °C. Embora não seja tão alta quanto alguns outros materiais, ainda fornece uma dissipação de calor eficaz para aplicações de potência moderada.

Absorção de umidade: o RO4534 tem uma taxa de absorção de umidade relativamente baixa, de aproximadamente 0,03%.Minimizar o impacto da umidade no desempenho do PCB.

Coeficiente de expansão térmica (CTE): RO4534 apresenta uma CTE de 17 ppm/°C no eixo X e 17 ppm/°C no eixo Y.Estes valores representam como o material se expande ou contrai com as alterações de temperatura ao longo de diferentes eixosO CTE equilibrado minimiza o risco de tensão mecânica e assegura a estabilidade dimensional nos desenhos de PCB.

Resistência à chama: RO4534 é UL 94V-0 classificado como resistente à chama, indicando sua excelente resistência à chama.

O RO4534 é comumente usado em aplicações que exigem desempenho e confiabilidade de alta frequência, como telecomunicações, aeroespacial e indústrias automotivas.É adequado para aplicações como amplificadores de estações base, amplificadores de potência, filtros, acopladores e outros projetos de circuitos de RF/microondas onde as excelentes propriedades elétricas, resistência mecânica e estabilidade térmica são vitais.
