| Destacar: | 20mil Substratos de PCB,1 oz de placa de PCB,Substratos de PCB compostos de PTFE cerâmicos preenchidos |
||
|---|---|---|---|
Apresento o nosso recém-vendido PCB, fabricado com o material Rogers RT/duroide 6035HTC, um substrato de ponta concebido para oferecer um desempenho excepcional para os seus projetos eletrónicos.Com as suas características avançadas e construção fiávelA partir de agora, este circuito impresso abre novas possibilidades para uma ampla gama de aplicações.
Substratos de PCB: Desempenho e estabilidade térmica incomparáveis
O material Rogers RT/duroide 6035HTC é um composto PTFE cerâmico, conhecido por seu excelente desempenho e estabilidade térmica.Este substrato proporciona uma excelente eficiência elétricaO baixo fator de dissipação de 0,0013 a 10 GHz/23°C garante perdas mínimas de sinal, garantindo uma integridade óptima do sinal.
| Constante dielétrica,εProcesso | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.6 | Z | 8 GHz - 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 66 | Z | ppm/°C | - 50°Caté 150°C | Mod IPC-TM-650, 2.5.5.5 |
| Resistividade de volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
| Resistividade de superfície | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
| Estabilidade dimensional | -0,11 -0.08 | CMD MD | mm/m (mils/ polegada) | 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 | IPC-TM-650 2.4.39A |
| Módulo de tração | 329 244 | MD CMD | KPSI | 40 horas @ 23°C/50RH | ASTM D638 |
| Absorção | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansão térmica (-50°Cpara 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
| Conductividade térmica | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Densidade | 2.2 | gm/cm3 | 23°C | A norma ASTM D792 | |
| Força da casca de cobre | 7.9 | Plínio | 20 segundos.°C | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. |
Gestão térmica e estabilidade: principais características para aplicações de alta potência
Este PCB se destaca na gestão térmica com a sua elevada condutividade térmica de 1,44 W/m/K a 80°C. Ele dissipa eficientemente o calor, permitindo temperaturas de funcionamento mais baixas em aplicações de alta potência.A tangente de baixa perda garante um excelente desempenho de alta frequênciaA folha de cobre com baixo perfil e com tratamento inverso contribui para uma menor perda de inserção e uma excelente estabilidade térmica das marcas.O sistema de enchimento avançado melhora a perfurabilidade e prolonga a vida útil da ferramenta em comparação com os materiais de circuito contendo alumina.
Detalhes de construção precisos para um desempenho ideal
A construção deste PCB possui um design rígido de 2 camadas, composto por camadas de cobre com uma espessura de 35 μm, que envolvem o núcleo RT/duroide 6035HTC de 0,508 mm (20 milímetros).As dimensões da placa medem 150.2 mm x 66,5 mm, oferecendo amplo espaço para os seus desenhos.O PCB suporta um traço/espaço mínimo de 7/7 milis e um tamanho mínimo de buraco de 0A espessura da placa final é de 0,6 mm, com uma camada externa de cobre de 1,4 milímetros e 20 μm através da espessura do revestimento,garantir uma construção robusta e um desempenho fiável.
| Material de PCB: | Compositos de PTFE preenchidos com cerâmica |
| Designação | NT1comunicação |
| Constante dielétrica: | 3.50±0.05 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | Cobre nu, HASL, ENIG, OSP etc. |
Especificações e aplicações adicionais

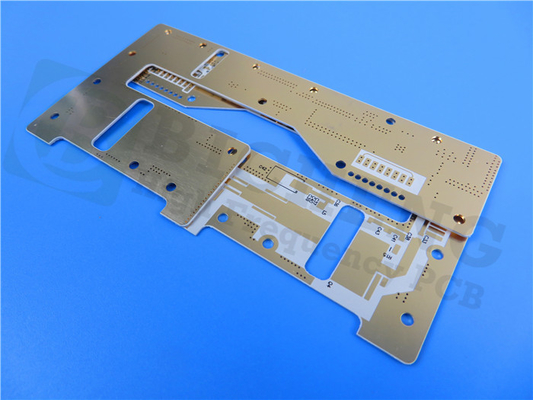

Este PCB possui um acabamento de superfície de prata de imersão, proporcionando excelente condutividade e resistência à corrosão.oferecendo uma aparência limpa e minimalistaAntes do envio, o PCB passa por 100% de testes elétricos para garantir os mais altos padrões de qualidade para os seus projetos.
Com disponibilidade mundial, este PCB é adequado a várias indústrias e aplicações.como amplificadores de RF e microondas, amplificadores de energia, acopladores, filtros e muito mais.Abrace o futuro da tecnologia de PCB avançada com o Rogers RT/duroide 6035HTC e eleve seus projetos a níveis sem precedentes de desempenho e confiabilidade.
Para quaisquer perguntas técnicas ou para explorar as possibilidades do RT/duroide 6035HTC nas suas aplicações, por favor contacte a nossa equipa de vendas dedicada no sales10@bichengpcb.com.Experimente o poder dos materiais avançados de PCB e leve seus projetos a novos patamares de sucesso.
