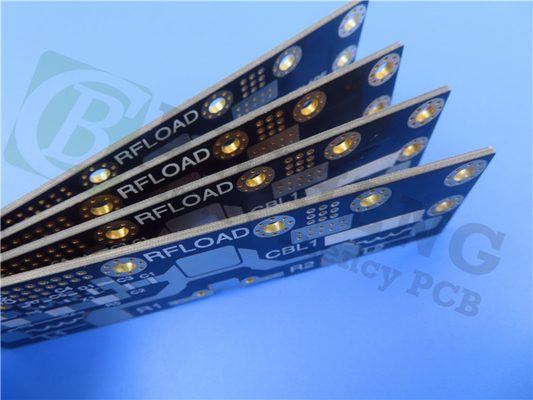

30 mil PCB RF de dupla camada baseado em substrato AD300D com prata de imersão

Apresentamos o nosso PCB RF de ponta, meticulosamente fabricado usando o inovador material AD300D da Rogers.PTFE reforçado com vidro com propriedades elétricas excepcionais, tornando-se a escolha definitiva para aplicações de RF que exigem desempenho e fiabilidade de primeira linha.

O material AD300D é uma mudança de jogo no mundo dos PCB de RF. Sua composição PTFE cerâmica, reforçada com vidro, garante uma constante dielétrica baixa e bem controlada,Minimizar a perda de sinal e maximizar a eficiência da transmissãoCom uma excelente resposta PIM (intermodulação passiva), este material garante a qualidade do sinal, mesmo nos ambientes de RF mais exigentes.Não só oferece características elétricas superiores, mas também proporciona uma solução rentável, melhorando o desempenho elétrico e mecânico sem quebrar o banco.

Aproveitamos as propriedades excepcionais do material AD300D para criar um PCB RF que excede as expectativas.Este PCB garante um desempenho elétrico preciso e consistenteA sua baixa tangente de perda de 0,0021 a 10 GHz e 23°C, com uma humidade relativa de 50%, garante uma distorção mínima do sinal e a máxima fidelidade do sinal.O PCB AD300D possui uma impressionante temperatura de decomposição (Td) superior a 500°CCom uma taxa de absorção de umidade de apenas 0,04%, permanece estável e fiável em ambientes úmidos.Os valores CTE de 24 ppm/°C (eixo X), 23 ppm/°C (eixo Y) e 98 ppm/°C (eixo Z) proporcionam uma estabilidade dimensional excepcional, contribuindo para um desempenho consistente e fiável.Com um baixo PIM de -159dBC a 30 milhas e uma condutividade térmica de 0.37 W/m-K a 100°C, este PCB realmente se destaca no domínio de RF.

O PCB RF baseado no AD300D traz uma infinidade de benefícios para a mesa.Capacidades de gestão de energia melhoradas garantem uma transferência de energia eficiente, enquanto as propriedades de baixa perda resultam em maior eficiência da antena, otimizando o desempenho geral do sistema.garantir a fiabilidade e a facilidade de utilização.

Fabricado com precisão, este PCB RF possui uma construção rígida de 2 camadas.e outra camada de cobre (35 μm)As dimensões das placas medem 53,18 mm x 56,04 mm, com uma tolerância de +/- 0,15 mm. Esta placa suportará um espaço mínimo de 5/5 mils e um tamanho mínimo de buraco de 0,25 mm.Não inclui vias cegasCom uma espessura de placa de 0,8 mm e um peso de cobre de 1,4 mil para as camadas externas, este PCB atinge o equilíbrio perfeito entre durabilidade e desempenho.A superfície do PCB é finalizada com prata de imersãoPara garantir uma qualidade impecável, o material não possui filtros de seda ou máscaras de solda.Cada PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição..

Equipado com 16 componentes e um total de 33 pastilhas, nosso PCB RF atende a uma série de requisitos de design.Embora não haja almofadas SMT inferior, o PCB possui 31 vias e suporta 2 redes.

Aderindo aos padrões IPC-Classe-2, o nosso PCB RF garante uma fabricação e um desempenho superiores.fornecendo aos clientes em todo o mundo acesso às suas características excepcionais e desempenho RF incomparável.

Desbloqueie todo o potencial das suas aplicações de RF com PCBs de RF baseados em AD300D.ou antenas de rádio por satélite comerciais, o nosso PCB é o pináculo da excelência em RF, garantindo soluções confiáveis e de alto desempenho que empurram os limites do que é possível no mundo de RF.
