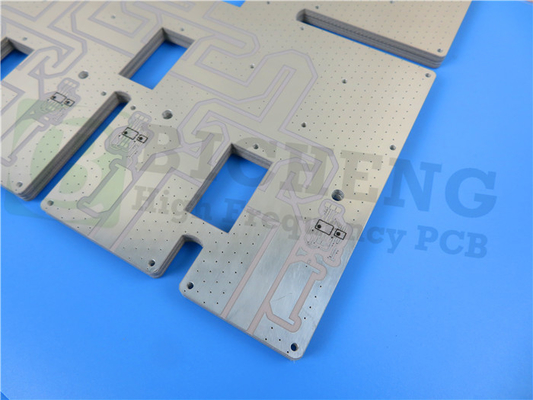

2 camadas de PCB RF com base em 30 mil AD350A Substrato com Imersão de Prata

Este é um PCB de RF (Radio Frequency) que utiliza o substrato AD350A. O substrato AD350A é um material especializado feito de fibra de vidro tecida reforçada, cerâmica preenchida, composto à base de PTFE.Este substrato é especificamente concebido para aplicações de alta potência, oferecendo alta condutividade térmica e baixo coeficiente de expansão térmica (CTE).

O substrato AD350A apresenta várias características notáveis: mantém uma constante dielétrica bem controlada de 3,5 -/- 0,05 a 10 GHz/23 ° C, garantindo uma transmissão de sinal confiável.Com uma tangente de baixa perda de 0.003 a 10 GHz, 23 °C @ 50% RH, minimiza a perda de sinal e preserva a integridade do sinal.enquanto a sua temperatura de decomposição (Td) exceder 500°CO material também possui uma taxa de absorção de umidade de 0,1%, preservando um desempenho de RF consistente mesmo em ambientes úmidos.Valores controlados da ETC no eixo X (18 ppm/°C), eixo Y (18 ppm/°C) e eixo Z (63 ppm/°C) contribuem para um desempenho fiável e estável.O substrato AD350A oferece um excelente desempenho de intermodulação passiva (PIM) com classificações de -159dBC a 30mil e -163dBC a 60milA sua condutividade térmica de 0,44 W/m-K facilita uma dissipação de calor eficiente.

Este empilhamento de PCB consiste em duas camadas. Copper_layer_1, com uma espessura de 35 μm, serve como a primeira camada. O substrato AD350A, medindo 0,762 mm (30 mil) de espessura, está situado no meio..Finalmente, há copper_layer_2, também com uma espessura de 35 μm, servindo como a camada mais alta.

Os detalhes de construção deste PCB indicam as suas especificações.Possui um traço/espaço mínimo de 4/4 mils e um tamanho de buraco mínimo de 0Este PCB não incorpora vias cegas. A espessura do painel acabado é de 0,8 mm e o peso de cobre acabado nas camadas externas é de 1 oz (1,4 mils). A espessura do revestimento da via é de 20 μm.O acabamento da superfície é obtido através da imersão em prataNotavelmente, não há silkscreen superior ou inferior ou máscara de solda neste PCB. Antes da remessa, um teste elétrico de 100% é realizado para garantir sua funcionalidade.

Em termos estatísticos, esta PCB abriga 54 componentes com um total de 123 pads.enquanto 33 pads são para componentes de tecnologia de montagem de superfície superior (SMT)O PCB utiliza 76 vias para estabelecer ligações e suporta três redes.

A ilustração deste PCB é fornecida no formato Gerber RS-274-X e adere ao padrão aceito de IPC-Classe-2.

Este PCB RF baseado no substrato AD350A está disponível em todo o mundo.Sistemas de antenas telemáticas automotivas, e sistemas comerciais de antenas de rádio por satélite.
