| Realçar: | Tabela de circuitos de PCB de imersão em ouro,Substratos de PCB de dupla face CER-10,PCB de duas faces 25mil |
||
|---|---|---|---|
Apresento o nosso mais recente PCB, construído com o material excepcional CER-10.Este PCB aproveita a experiência da Taconic na tecnologia de enchimento cerâmico e fibra de vidro PTFE revestidaCom a sua composição única, o PCB CER-10 oferece notável resistência à ligação interlaminária, alta resistência à solda e absorção mínima de umidade.
O reforço de vidro tecido no material CER-10 garante excelente estabilidade dimensional e maior resistência flexural.tornando-se uma escolha confiável mesmo em ambientes térmicos extremos.
| Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
| Constante dielétrica (nominal) | IPC-TM-650 2.5.5.6 | 10 | 10 | ||
| Fator de dissipação 10 GHz | IPC-TM-650 2.5.5.5.1 | 0.0035 | 0.0035 | ||
| Absorção de umidade | IPC-TM-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Descomposição dielétrica | IPC-TM-650 2.5.6 | kV | 44 | kV | 44 |
| Resistividade de volume | IPC-TM-650 2.5.17.1 | Mohm/cm | 2.1 x 108 | Mohm/cm | 2.1 x 108 |
| Resistividade de superfície | IPC-TM-650 2.5.17.1 | - O quê? | 1.1 x 109 | - O quê? | 1.1 x 109 |
| Resistência de arco | IPC-TM-650 2.5.1 | Segundo | > 180 | Segundo | > 180 |
| Resistência flexural (MD) | ASTM D 790 | psi | 16500 | N/mm2 | 114 |
| Resistência flexural (CD) | ASTM D 790 | psi | 15500 | N/mm2 | 107 |
| Resistência à tração (MD) | ASTM D 638 | psi | 7700 | N/mm2 | 53 |
| Resistência à tração (CD) | ASTM D 3039 | psi | 6700 | N/mm2 | 46 |
| Resistência ao descascamento (1 oz. ED) | IPC-TM-650 2.4.8 | Libras/ polegada linear | 9 | N/mm | 1.61 |
| Estabilidade dimensional (MD) | IPC-TM-650 2.4.39 | em/em | -Não.0002 | mm/mm | -Não.0002 |
| Estabilidade dimensional (CD) | IPC-TM-650 2.4.39 | em/em | -Não.0003 | mm/mm | -Não.0003 |
| Densidade (gravidade específica) | g/cm3 | 3.05 | g/cm3 | 3.05 | |
| Conductividade térmica | ASTM F 433 | W/m/K | 0.63 | W/m/K | 0.63 |
| CTE (x-y) | ASTM D 3386 (TMA) | ppm/°C | 13 a 15 | ppm/°C | 13 a 15 |
| CTE (z) | ASTM D 3386 (TMA) | ppm/°C | 46 | ppm/°C | 46 |
| Desgaseamento (%TML) | ASTM E 595 | % | 0.02 | % | 0.02 |
| Desgaseamento (% CVCM) | ASTM E 595 | % | 0.01 | % | 0.01 |
| Desgaseamento (% WVR) | ASTM E 595 | % | 0.01 | % | 0.01 |
| Classificação de inflamabilidade | UL 94 | V-0 | V-0 |
Com uma constante dielétrica de 10 +/- 0,05 a 10 GHz/23°C e um fator de dissipação de 0,0035 a 10 GHz/23°C, o PCB CER-10 garante uma transmissão de sinal precisa e eficiente,Minimizar a perda de sinalA sua condutividade térmica de 0,63 W/mK permite uma efetiva dissipação de calor, permitindo que o PCB funcione de forma óptima em condições térmicas exigentes.
Uma das principais vantagens do laminado CER-10 é a sua baixa taxa de absorção de umidade de 0,02%.mantendo as propriedades elétricas consistentes ao longo do tempoAlém disso, o material CER-10 apresenta um coeficiente de expansão térmica (CTE) de 13 ppm/°C no eixo X, 15 ppm/°C no eixo Y e 46 ppm/°C no eixo Z,que oferece uma excelente estabilidade dimensional e um desempenho de perfuração de revestimento confiável.
As propriedades excepcionais do substrato CER-10 trazem uma série de benefícios aos seus projetos eletrónicos.enquanto a sua baixa absorção de umidade protege contra possíveis danosA estabilidade dimensional melhorada e a baixa expansão do eixo Z contribuem para a integridade a longo prazo do PCB, tornando-o adequado para várias aplicações.
Com DK estável sobre a frequência e a capacidade de lidar com ambientes térmicos extremos, o PCB CER-10 abre possibilidades de miniaturização de circuitos,permitindo uma utilização otimizada do espaço nos seus projetosAlém disso, o reforço de vidro tecido aumenta a resistência flexível do PCB, proporcionando resiliência e durabilidade para suportar tensões mecânicas.
Este PCB é construído como um PCB rígido de 2 camadas com uma camada de cobre de espessura de 35 μm em ambos os lados.fornecendo uma base confiável para os seus conjuntos eletrónicosAs dimensões da placa medem 95 mm x 89 mm, oferecendo amplo espaço para o projeto de circuitos.Facilitar a colocação e montagem eficientes dos componentes.
| Material de PCB: | Laminado de cerâmica orgânica baseado em reforço de vidro tecido. |
| Designação | CER-10 |
| Constante dielétrica: | 10 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 25 mil (0,635 mm), 30 mil (0,762 mm), 47 mil (1,194 mm), 50 mil (1,27 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão e OSP, etc. |

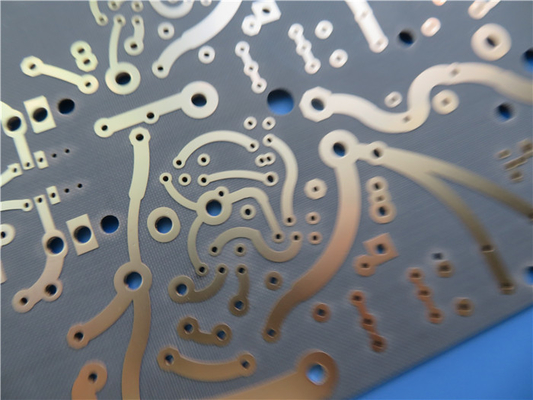

Em termos de acabamento, este PCB tem uma espessura de placa fina de 0,8 mm e um peso de Cu final de 1 oz (1,4 mils) nas camadas externas.As vias têm uma espessura de revestimento de 20 μm para conexões elétricas fiáveisO acabamento da superfície é um ouro de imersão, que proporciona uma excelente solderabilidade e resistência à corrosão.com um diâmetro não superior a 50 mm,As máscaras de solda superior e inferior também não são aplicadas, permitindo a solda personalizada e o retrabalho conforme necessário.
Cada PCB é submetido a um teste elétrico de 100% antes do envio, garantindo qualidade e confiabilidade excepcionais.um padrão amplamente aceito na indústriaEste PCB cumpre com os padrões IPC-Classe 2, satisfazendo os requisitos de fabricação de alta qualidade.
Este PCB está disponível em todo o mundo, tornando-o acessível a clientes de todo o mundo.filtros e acopladoresExperimente o poder do PCB CER-10 nos seus projectos electrónicos,e liberar todo o potencial dos seus projetos com o seu desempenho excepcional e confiabilidade.
