| Realçar: | Placas de circuito rígido de 2 camadas,20 mil Imersão Placa de PCB RF Prata,Placas de circuito rígido de PCB |
||
|---|---|---|---|
Apresentando o nosso recém-vendido PCB construído no material CLTE-XT da Rogers, fornecido para proporcionar desempenho e fiabilidade excepcionais, o laminado CLTE-XT combina micro-dispersos de enchimento cerâmico,PTFEEsta composição única oferece a menor perda de inserção, melhor tangente de perda e estabilidade dimensional superior em sua classe.
O PCB CLTE-XT possui uma constante dielétrica (DK) de 2,94 a 10GHz, 23°C @ 50% RH, garantindo uma transmissão de sinal precisa e minimizando a perda de sinal.23°C @ 50% HRC, este PCB oferece excelente integridade do sinal, mantendo a qualidade dos seus sinais elétricos.
| Propriedades | CLTE-XT | Unidades | Condições de ensaio | Método de ensaio | |
| Propriedades elétricas | |||||
| Constante dielétrica | 2.94 | - | 23 ̊C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| Fator de dissipação | 0.0010 | - | 23 ̊C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| Constante dielétrica (projeto) | 2.93 | - | C-24/23/50 | 10 GHz | Comprimento de fase diferencial de microstrip |
| Coeficiente térmico da constante dielétrica | - 8 | ppm/ ̊C | -50°C a 150°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Resistividade de volume | 4.25x10⁸ | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Resistividade de superfície | 2.49x10⁸ | - O quê? | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Resistência elétrica (resistência dielétrica) | 1000 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Descomposição dielétrica | 58 | kV | D-48/50 | Direcção X/Y | IPC TM-650 2.5.6 |
| PIM (apenas para antena) | - | dBc | - | 50 ohms 0.060" |
43 dBm 1900 MHz |
| Propriedades térmicas | |||||
| Temperatura de decomposição (Td) | 539 | ̊C | 2 horas @ 105 ̊C | Perda de peso de 5% | IPC TM-650 2.3.40 |
| Coeficiente de expansão térmica - x | 12.7 | ppm/ ̊C | - | -55 ̊C a 288 ̊C | IPC TM-650 2.4.41 |
| Coeficiente de expansão térmica - y | 13.7 | ppm/ ̊C | - | -55 ̊C a 288 ̊C | IPC TM-650 2.4.41 |
| Coeficiente de expansão térmica - z | 40.8 | ppm/ ̊C | - | -55 ̊C a 288 ̊C | IPC TM-650 2.4.41 |
| Conductividade térmica | 0.56 | W/(m.K) | - | direcção z | ASTM D5470 |
| Tempo para a deslaminagem | > 60 | Minutos | como recebido | 288 ̊C | IPC TM-650 2.4.24.1 |
| Propriedades mecânicas | |||||
| Resistência ao descascamento do cobre após estresse térmico | 1.7 (9) |
N/mm (lbs/in) | 10s @ 288 ̊C | Folha de 35 μm | IPC TM-650 2.4.8 |
| Resistência flexural (MD, CMD) | 40.7- Quarenta.0 5.9, 5.8) |
MPa (ksi) | 25 ̊C- Não. 3 ̊C | - | ASTM D790 |
| Resistência à tração (MD, CMD) | 29.0- 25 anos.5 (4.2, 3.7) |
MPa (ksi) | 23C/50RH | - | ASTM D638 |
| Modulo flexível (MD. CMD) | 3247, 3261 (471, 473) |
MPa (ksi) | 25C- Não. 3C | - | ASTM D790 |
| Estabilidade dimensional (MD, CMD) | -Não.37- Não.67 | mm/m | 4 horas a 105 ̊C | - | IPC-TM-650 2.4.39a |
| Propriedades físicas | |||||
| Inflamabilidade | V-0 | - | - | C48/23/50 e C168/70 | UL 94 |
| Absorção de umidade | 0.02 | % | E1/105+D24/23 | - | IPC TM-650 2.6.2.1 |
| Densidade | 2.17 | g/cm3 | C-24/23/50 | - | A norma ASTM D792 |
| Capacidade térmica específica | 0.61 | J/g ̊K | 2 horas a 105 ̊C | - | ASTM E2716 |
| NASA desgaseificação | 0.02 / 0.00 | % | LTM/CVCM | A norma ASTM E595 | |
Uma das vantagens destacadas do material CLTE-XT é a sua estabilidade dimensional. Ele apresenta um baixo coeficiente de expansão térmica (CTE) com um eixo X CTE de 12,7 ppm/°C, eixo Y CTE de 13.7 ppm/°CEsta estabilidade dimensional garante a fiabilidade e a integridade do PCB, mesmo em condições de temperatura variáveis.
O PCB CLTE-XT oferece inúmeros benefícios para projetos eletrônicos.Pode contar com resultados consistentes em várias operações de produçãoAlém disso, o material CLTE-XT reduz as perdas de circuito sem comprometer a estabilidade dimensional, levando a um desempenho otimizado.Sua constante dielétrica estável com mudanças de temperatura também minimiza o estresse nos dispositivos ativos cerâmicos, aumentando a sua fiabilidade.

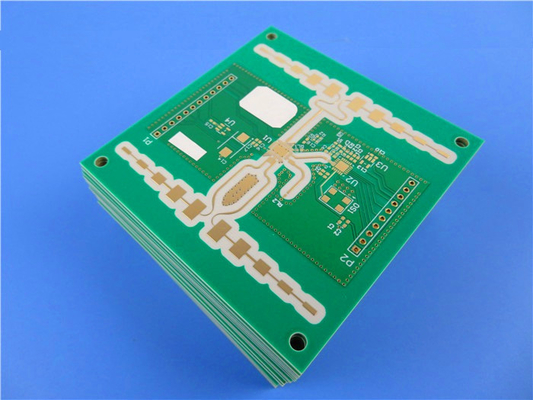

Este PCB é uma placa rígida de 2 camadas com uma espessura de camada de cobre de 35 μm em ambos os lados.fornecendo espaço suficiente para o seu projeto de circuitoCom uma traça/espaço mínima de 4/5 milímetros e um tamanho de buraco mínimo de 0,4 mm, pode-se conseguir um encaminhamento complexo e preciso, permitindo uma colocação e montagem eficientes dos componentes.
| Material de PCB: | Composto de cerâmica/PTFE para microondas |
| Designação | CLTE-XT |
| Constante dielétrica: | 2.94 |
| Número de camadas: | PCB de lado único, PCB de lado duplo, PCB de camadas múltiplas, PCB híbrido |
| Espessura dielétrica: | 5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm) |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, preto, azul, vermelho, amarelo, etc. |
| Revestimento da superfície: | Ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, cobre nu, OSP, placado em ouro puro, etc. |
Este PCB tem uma espessura de placa fina de 0,6 mm e um peso de cobre acabado de 1 oz (1,4 mils) nas camadas externas.O acabamento da superfície é prata de imersão, oferecendo excelente soldabilidade e resistência à corrosão.
A serigrafia superior é branca, facilitando a identificação fácil dos componentes. A serigrafia inferior não está incluída para uma aparência limpa e profissional. A máscara de solda superior é verde,enquanto a máscara de solda inferior não for aplicada, permitindo a solda e o retrabalho personalizados conforme necessário.
Para garantir uma qualidade e fiabilidade excepcionais, cada PCB é submetido a um teste elétrico de 100% antes da expedição.um padrão amplamente aceito na indústriaO PCB CLTE-XT cumpre os padrões IPC-Classe-2, garantindo uma fabricação de alta qualidade.
O PCB CLTE-XT está disponível em todo o mundo, assegurando a acessibilidade para os clientes em todo o mundo.incluindo sistemas avançados de assistência ao condutor (ADAS), antenas patch, antenas de matriz em fase e amplificadores de potência.
Experience the superior performance and reliability of the CLTE-XT PCB in your electronic projects and unlock the full potential of your designs with its exceptional signal integrity and dimensional stability.
