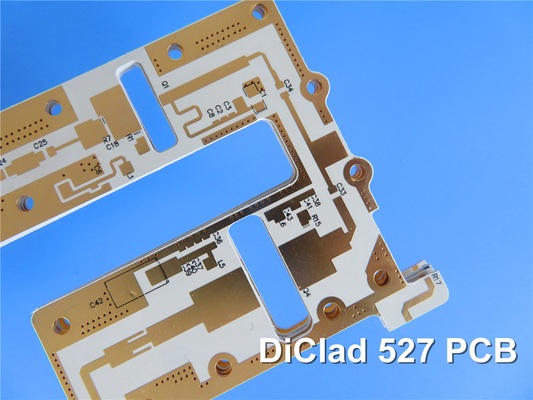

2L 20mil DiClad 527 placa de PCB com soldermask verde e silkscreen branco

Apresento-vos o nosso novo PCB, construído com o excepcional DiClad 527 laminado da Rogers.O material composto à base de PTFE oferece um desempenho excepcional como substrato de placa de circuito impressoCom uma maior proporção de reforço de fibra de vidro para o conteúdo de PTFE, o DiClad 527 fornece uma faixa de constante dielétrica (Dk) mais ampla, estabilidade dimensional superior e registro preciso.

Características principais:
- DK de 2,4 a 2,6 a 10 GHz e 1 MHz, 50% RH, garantindo uma transmissão de sinal fiável.
- Fator de dissipação de 0,0017 a 10 GHz e 0,0010 a 1 MHz, 50% RH, minimizando a perda de sinal.
- TcDK de -153 ppm/°C variando de -10°C a 140°C a 10 GHz, mantendo a estabilidade face às variações de temperatura.
- Baixa absorção de umidade de 0,03%, reduzindo o impacto da umidade no desempenho.
- CTE no eixo X de 14 ppm/°C, eixo Y de 21 ppm/°C e eixo Z de 173 ppm/°C, proporcionando uma excelente estabilidade dimensional.

Benefícios:
- Tangente de perda extremamente baixa, garantindo distorção mínima do sinal e maximizando a integridade do sinal.
- Excelente estabilidade dimensional, mantendo a integridade do PCB em condições variáveis.
- uniformidade do desempenho do produto, garantindo resultados consistentes e fiáveis.
- Propriedades elétricas altamente uniformes em todas as frequências, permitindo um desempenho consistente.
- Desempenho mecânico consistente, proporcionando fiabilidade em aplicações exigentes.
- Excelente resistência química, protegendo o PCB de substâncias corrosivas.
- Dk estável numa ampla gama de frequências, mantendo a integridade do sinal em várias frequências.
- Baixas perdas de circuito em alta frequência, otimizando o desempenho em aplicações de alta velocidade.
- Desvio de desempenho insignificante causado por ambientes de alta umidade, garantindo estabilidade em condições difíceis.

Este PCB é uma placa rígida de 2 camadas com uma espessura de camada de cobre de 35 μm em ambos os lados.permitindo espaço amplo para o seu projeto de circuitoCom um traço/espaço mínimo de 5/4 milímetros e um tamanho mínimo de buraco de 0,3 mm, pode-se conseguir um encaminhamento preciso e uma colocação eficiente dos componentes.

A espessura do painel acabado é de 0,6 mm e o peso do cobre acabado é de 1 oz (1,4 mils) nas camadas externas.O acabamento da superfície é ENIG (Electroless Nickel Immersion Gold), proporcionando uma excelente soldabilidade e resistência à corrosão. A serigrafia superior é de cor branca, facilitando a fácil identificação dos componentes. A serigrafia inferior não está incluída,oferecer uma aparência limpa e profissionalA máscara de soldadura superior é verde, enquanto a máscara de soldadura inferior não é aplicada, permitindo a soldadura personalizada e o retrabalho, se necessário.

Cada PCB é submetido a um teste elétrico de 100% antes da remessa para garantir uma qualidade e confiabilidade excepcionais.um padrão da indústria amplamente aceiteEste PCB cumpre os padrões IPC-Classe 2, satisfazendo os requisitos de fabricação de alta qualidade.

O DiClad 527 PCB está disponível em todo o mundo, garantindo acessibilidade para clientes em todo o mundo.redes comerciais de matriz em fase, antenas de estação base de baixa perda, sistemas de orientação, antenas de rádio digital, filtros, acopladores e LNAs.

Descubra o impacto transformador do DiClad 527 PCB nos seus projetos eletrónicos, uma vez que permite ao seu projeto um desempenho incomparável, uma fiabilidade incomparável,e excepcional estabilidade dimensional.
