| Realçar: | Placas rígidas de PCB RF,Placas rígidas de duas camadas,Tabela de PCB RF com ENEPIG |
||
|---|---|---|---|

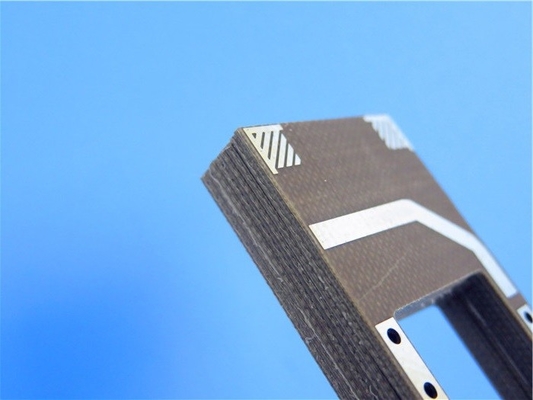

Apresentando o recém-vendido PCB RF, que é construído sobre 31 mil rogers DiClad 870 substratos, concebido com foco em alcançar constantes dielétricas mais baixas,O PCB DiClad 870 oferece propriedades elétricas excepcionais para uma ampla gama de aplicaçõesUtiliza uma composição única de fibra de vidro tecida e uma maior proporção de conteúdo de PTFE,com um diâmetro de diâmetro superior a 50 mm, mas não superior a 50 mm,, mantendo uma espessura semelhante.
Características principais:
O PCB DiClad 870 destaca-se pela sua impressionante DK de 2,33 tanto em 10 GHz como em 1 MHz, 50% RH. Isto garante excelentes capacidades de transmissão de sinal.apresenta um factor de dissipação excepcionalmente baixo, de apenas 00,0013 a 10 GHz e 0,0009 a 1 MHz, 50% RH, proporcionando perda mínima de sinal.
As flutuações de temperatura não são motivo de preocupação, uma vez que o PCB DiClad 870 oferece um coeficiente de temperatura de DK (TcDK) de -161 ppm/°C. Abrange uma ampla gama de temperaturas de -10~140°C a 10 GHz,garantir um desempenho estável mesmo em condições ambientais variadas.
Os problemas relacionados com a umidade são minimizados com este PCB, graças à sua taxa de absorção de umidade de apenas 0,02%.
O PCB DiClad 870 demonstra uma excelente estabilidade dimensional com um coeficiente de expansão térmica (CTE) de 17 ppm/°C no eixo X, 29 ppm/°C no eixo Y e 217 ppm/°C no eixo Z.Esta estabilidade garante um desempenho preciso e fiabilidade.
| Parâmetro | Valor |
| Número de camadas | 1 a 32 |
| Materiais de substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 CTI alta> 600V; Poliamida, PET; Núcleo Metálico, etc. |
| Tamanho máximo | Teste de voo: 900*600mm, Teste de fixação 460*380mm, Não teste 1100*600mm |
| Tolerância do Esboço do Conselho | ± 0,0059" (0,15 mm) |
| Espessura do PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de espessura ((T≥0,8 mm) | ± 8% |
| Tolerância de espessura ((t<0,8 mm) | ± 10% |
| Espessura da camada de isolamento | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Faixa mínima | 0.003" (0,075 mm) |
| Espaço mínimo | 0.003" (0,075 mm) |
| Espessura exterior de cobre | 35 μm-350 μm (1 oz-10 oz) |
| Espessura interna de cobre | 17 μm-350 μm (0,5 oz - 10 oz) |
| Furo de perfuração ((Mecânico) | 0.0079" - 0.25" (0.2mm-6.35mm) |
| Furo terminado ((Mecânico) | 0.0039"-0.248" (0.10mm-6.30mm) |
| DiâmetroTolerância ((Mecânica) | 0.00295" (0,075mm) |
| Registo (Mecânico) | 0.00197" (0,05mm) |
| Proporção de aspecto | 12:1 |
| Tipo de máscara de solda | LPI |
| Min Soldermask Bridge | 0.00315" (0,08mm) |
| Minima tolerância da máscara de solda | 0.00197" (0,05mm) |
| Ligação via Diâmetro | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerância de controlo da impedância | ± 10% |
| Revestimento de superfície | HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, placado em ouro puro, etc. |
Principais benefícios:
Com uma tangente de perda extremamente baixa, o PCB DiClad 870 oferece melhor qualidade do sinal e menor distorção do sinal, o que o torna uma escolha ideal para aplicações onde a integridade do sinal é crítica.
A excelente estabilidade dimensional do PCB garante um desempenho preciso, tornando-o adequado para aplicações que exigem alta precisão e confiabilidade ao longo do tempo.
A consistência é a chave, e é exatamente isso que o PCB DiClad 870 oferece.permitir um desempenho fiável e previsível em vários sistemas eletrónicos.
O PCB DiClad 870 mantém propriedades elétricas altamente uniformes em diferentes frequências.independentemente da frequência de funcionamento.
A fiabilidade e a durabilidade são cruciais, e o PCB DiClad 870 oferece em ambas as frentes.
A resistência química é outra vantagem do PCB DiClad 870, sendo altamente resistente a elementos corrosivos, proporcionando proteção contra danos químicos e garantindo desempenho duradouro.
Quando se trata de absorção de umidade, o PCB DiClad 870 possui a taxa mais baixa entre os compósitos à base de PTFE.especialmente em ambientes úmidos.
Os valores de DK estáveis do PCB DiClad 870 em uma ampla faixa de frequências tornam-no adequado para aplicações que exigem um desempenho consistente em diferentes frequências.Isto garante uma operação fiável num vasto leque de aplicações.
O baixo valor DK do PCB DiClad 870 permite larguras de linha mais largas, reduzindo a perda de inserção e permitindo uma transmissão de sinal mais eficiente.
Acompanhamento de PCB:
Este PCB é um PCB rígido de duas camadas com a seguinte empilhadeira:
- Camada de cobre 1: 35 μm
- DiClad 870: 0,787 mm (31 mil)
- Camada de cobre 2: 35 μm
A dimensão deste PCB tem uma dimensão de placa de 174 mm x 44,5 mm (1 peça), com uma tolerância de +/- 0,15 mm. Ele suporta um traço/espaço mínimo de 4/4 mils e um tamanho mínimo de orifício de 0,25 mm.A espessura do quadro acabado é 0.8mm, com um peso de cobre acabado de 1 oz (1,4 mils) para as camadas externas.As camadas superior e inferior apresentam serigrafia branca e máscara de solda verdeAntes do envio, cada PCB passa por um teste elétrico de 100% para garantir a qualidade.
Este PCB possui 42 componentes e um total de 103 pads. Inclui 68 pads através do buraco, 35 pads SMT superior e 0 pads SMT inferior. Há 73 vias e 3 redes.
Este PCB aceita o formato de ilustração Gerber RS-274-X, garantindo a compatibilidade com ferramentas de design padrão.
Este PCB cumpre as normas IPC-Classe 2, garantindo processos de fabrico de alta qualidade e desempenho fiável.
O PCB DiClad 870 está disponível para distribuição mundial, proporcionando acessibilidade aos clientes em todo o mundo.
Aplicações típicas:
O PCB DiClad 870 foi projetado para se destacar em várias aplicações, incluindo:
- Redes de alimentação por radar
- Redes comerciais de matriz em fase
- Antenas de estação base de baixa perda
- Sistemas de orientação
- Antenas de rádio digitais
- Filtros, acopladores e amplificadores de baixo ruído (LNA)
Experimente desempenho superior e confiabilidade excepcional com o PCB DiClad 870.O seu desempenho avançado e as suas excelentes propriedades eléctricas tornam-no a escolha perfeita para aplicações eletrónicas exigentes.
