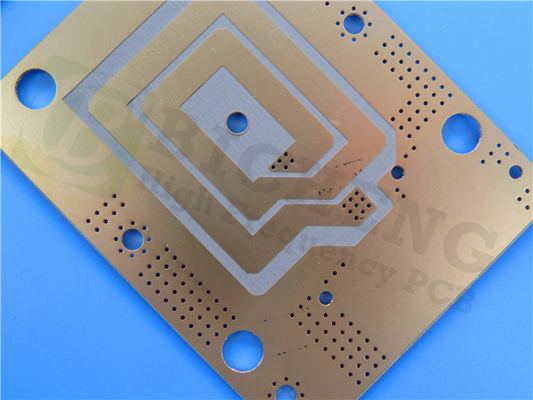

Apresento o nosso recém-vendido PCB que é feito de material RF-30A.O PCB RF-30A é um laminado de cerâmica orgânica de ponta projetado especificamente para aplicações comerciais de microondas e de radiofrequência de grande volumeCriado com a experiência da Taconic em tecnologia de enchimento cerâmico e revestimento PTFE, este PCB é o epítome da qualidade e desempenho.
Com reforço de vidro tecido, o RF-30A possui propriedades elétricas e mecânicas excepcionais que excedem as expectativas dos designers mais exigentes.Seu substrato dielétrico de baixa perda, juntamente com uma folha de cobre de perfil baixo, garante propriedades elétricas estáveis, resultando em melhores níveis de PIMD e menor perda de inserção em uma largura de banda ampla.
A estabilidade do RF-30A vai além do seu desempenho elétrico, com valores mais baixos de coeficiente de expansão térmica, maior estabilidade dimensional e maior rigidez,Os componentes de RF são protegidos de fatores externos, garantindo a sua longevidade e fiabilidade.
Um aspecto crítico do RF-30A é a sua resistência à casca excepcional para 1/2 onça e 1 onça de cobre RT, tornando-o uma escolha ideal para processos de retrabalho ou de refluxo repetido.sua taxa de absorção de umidade ultra-baixa e tangente de perda estável contribuem para minimizar o deslocamento de faseO movimento dimensional é significativamente reduzido, resultando em propriedades estáveis de fase e impedância em uma ampla faixa de frequências.
O RF-30A foi meticulosamente otimizado com cerâmica para alcançar uma baixa CTE do eixo Z, aumentando a confiabilidade dos furos revestidos (PTH) e simplificando a fabricação de circuitos multicamadas.Estas propriedades contribuem ainda para um desempenho PIMD estável, garantindo que os seus desenhos de RF funcionem sem falhas.
Características principais:
- DK de 2,97 +/- 0,05 a 1,9 GHz/23°C
- Fator de dissipação de 0,0013 a 1,9 GHz/23°C
- Conductividade térmica de 0,42 W/m/K
- CTE: eixo X - 8 ppm/°C, eixo Y - 11 ppm/°C, eixo Z - 60 ppm/°C
- Densidade (gravidade específica) de 2,16 g/cm3
Benefícios incomparáveis:
- Excelentes valores de PIM em PCB (medidos a menos de -160 dBc)
- Melhoria da Qualidade da PTH
- Propriedades mecânicas estáveis
- Estável em altas frequências.
- Estável a altas temperaturas
- Baixa Absorção de Umidade
- Excelente resistência à casca
- Relação preço/desempenho
Especificações técnicas:
- PCB empilhado: PCB rígido de 2 camadas
- Camada de cobre 1: 35 μm
- Núcleo RF-30A: 0,508 mm (20 mil)
- Camada de cobre 2: 35 μm
Detalhes da construção do PCB:
- Dimensões dos painéis: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Traço/Espaço mínimo: 4/5 milis
- Tamanho mínimo do buraco: 0,35 mm
- Não há vias cegas.
- espessura do cartão acabado: 0,6 mm
- Peso de Cu acabado: 1 oz (1,4 ml) camadas exteriores
- Espessura do revestimento: 20 μm
- Finalização da superfície: cobre nu
- Top Silkscreen: não
- Tela de seda inferior: não
- Máscara de solda superior:
- Máscara de solda inferior: não
- 100% Teste eléctrico utilizado antes da expedição
Estatísticas de PCB:
- Componentes: 37
- Total de almofadas: 102
- Acessórios para buracos: 71
- Pads SMT superiores: 31
- Pads SMT inferiores: 0
- Vias: 59.
- Redes: 4
O nosso PCB RF-30A é fornecido com a arte Gerber RS-274-X e adere ao padrão IPC-Classe-2, garantindo o mais alto nível de qualidade e confiabilidade.Este PCB é a solução ideal para uma ampla gama de aplicações, incluindo antenas, componentes RF passivos e amplificadores de potência.
Desbloqueie o poder da tecnologia RF com o nosso PCB RF-30A e experimente desempenho e confiabilidade incomparáveis.
