Hoje, temos o prazer de compartilhar o nosso PCB recém-enviado baseado em materiais RO3010.
1. RO3010 Introdução:
Os laminados Rogers RO3010 são materiais avançados de circuito que utilizam compósitos PTFE cheios de cerâmica.São produtos de preços competitivos conhecidos pela sua excepcional estabilidade mecânica e eléctrica., tornando-os adequados para uma ampla gama de aplicações em várias frequências.Os laminados RO3010 simplificam a concepção de componentes de banda larga e são particularmente adequados para a miniaturização de circuitos.
2Características:
Os laminados RO3010 são compostos de PTFE cerâmico. Eles apresentam uma constante dielétrica de 10,2 +/- 0,30 a 10 GHz e 23 ° C, juntamente com um baixo fator de dissipação de 0.0022 à mesma frequência e temperaturaCom um baixo coeficiente de expansão térmica que varia de 13 ppm/°C a 16 ppm/°C (-55 a 288 °C) nos eixos X, Y e Z, os laminados RO3010 demonstram uma excelente estabilidade dimensional.Têm uma elevada temperatura de decomposição térmica superior a 500 °C e uma condutividade térmica de 0.95 W/mK. Os laminados RO3010 também possuem uma baixa taxa de absorção de umidade de 0,05% e podem operar na faixa de temperatura de -40°C a +85°C.
| RO3010 Valor típico | |||||
| Imóveis | RO3010 | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 11.2 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistividade de volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistividade de superfície | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Módulo de tração | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Absorção de umidade | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.8 | j/g/k | Calculado | ||
| Conductividade térmica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Coeficiente de expansão térmica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Densidade | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 9.4 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
3Benefícios:
Um dos benefícios notáveis dos laminados RO3010 é a sua estabilidade dimensional, com o coeficiente de expansão igual ao do cobre.Esta característica aumenta a fiabilidade e o desempenho dos laminadosAlém disso, os laminados RO3010 são rentáveis, graças ao seu preço de laminado económico resultante de um processo de fabricação em volume.Também são adequados para utilização em placas de várias camadas, proporcionando flexibilidade em várias aplicações.
4- Acompanhamento de PCB:

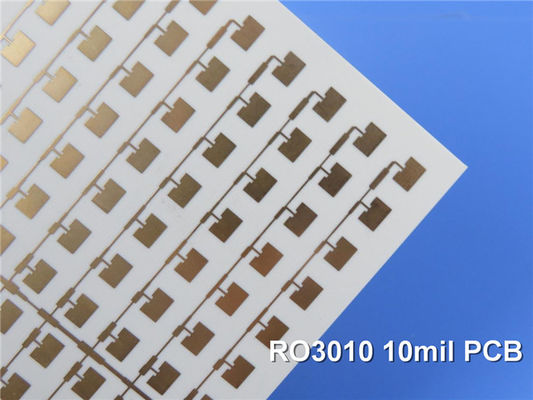

Para este PCB rígido de duas camadas, o empilhamento consiste numa camada de cobre com uma espessura de 35 μm, seguida do substrato RO3010 com uma espessura de 10 milímetros (0,254 mm),e outra camada de cobre de espessura de 35 μm.
5Detalhes da construção do PCB:
Esta placa de circuito impresso tem dimensões de 80,1 mm x 56,74 mm para uma única peça. O traço mínimo/espaço é de 4/4 mil, e o tamanho mínimo do buraco é de 0,3 mm. Não há vias cegas nesta configuração.A espessura do quadro acabado é 0.37mm, e as camadas de cobre externas têm um peso de 1 oz (1,4 mils). A espessura do revestimento via é de 20 μm. O acabamento da superfície é ouro de imersão, e a tela de seda superior é branca,enquanto não é aplicada a camada inferior de serigrafia ou máscara de soldaÉ realizado um teste elétrico de 100% para assegurar a qualidade do PCB antes da expedição.
6Estatísticas de PCB:
Este PCB inclui 24 componentes e um total de 71 pads. Entre esses pads, 51 são pads de buraco, e 23 são pads de tecnologia de montagem de superfície superior (SMT). Não há pads de SMT inferior.O projecto apresenta 67 vias e consiste em 3 redes..
7. Tipo de ilustração fornecida:Gerber RS-274-X
8. Padrão aceito:Classe IPC-2
9Disponibilidade:Os laminados RO3010 estão disponíveis em todo o mundo, garantindo a acessibilidade para vários mercados.
10Aplicações típicas:
Os PCB RO3010 encontram aplicação numa ampla gama de indústrias e produtos.Sistemas de telecomunicações celulares (incluindo amplificadores de potência e antenas), antenas para comunicações sem fios, satélites de transmissão directa, sistemas de cabo para ligação de dados, leitores de medidores remotos e backplanes de energia.As propriedades elétricas e mecânicas excepcionais dos laminados RO3010 tornam-nos fiáveis e versáteis para estas aplicações.
