| Realçar: | Laminados de PCB RF,PCB RF de 10 milímetros de dupla face,Tabela de PCB de alta frequência de RF |
||
|---|---|---|---|

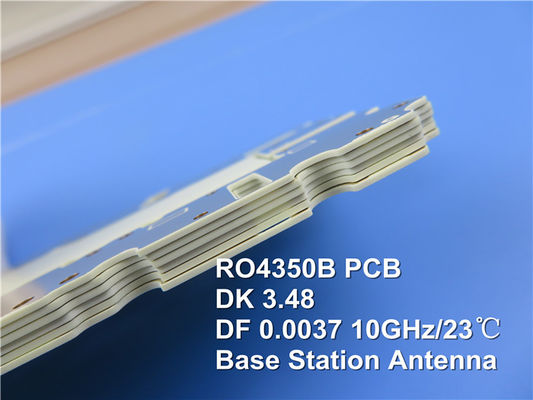

Estamos entusiasmados em partilhar o nosso recém-vendido PCB RF aqui convosco.uma solução de ponta que combina o desempenho elétrico do PTFE/vidro tecido com a facilidade de fabricação encontrada nos materiais epóxi/vidroDesenvolvidos pela Rogers Corporation, os laminados RO4350B oferecem um controlo excepcional da constante dielétrica (Dk) mantendo características de baixa perda.Estes materiais avançados fornecem uma alternativa econômica aos laminados convencionais de microondas, eliminando a necessidade de tratamentos especiais de furos e procedimentos de manuseio tipicamente associados a materiais à base de PTFE.que os tornam adequados para dispositivos ativos e projetos de RF de alta potência.
| RO4350B Valor típico | |||||
| Imóveis | RO4350B | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
| Factor de dissipação | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Módulo de tração | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Resistência à tração | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Força flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | < 0.5 | X,Y | mm/m (mil/ polegada) |
depois de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Conductividade térmica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
| Densidade | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 0.88 (5.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | (3) V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Características:
Os laminados RO4350B possuem características notáveis que os tornam uma escolha ideal para aplicações de alta frequência.0037 na mesma frequênciaAlém disso, a condutividade térmica de 0,69 W/m/°K garante uma eficiente dissipação de calor.Os seus valores de coeficiente de expansão térmica (CTE) são de 10 ppm/°C no eixo X, 12ppm/°C no eixo Y e 32ppm/°C no eixo Z, proporcionando estabilidade nas variações de temperatura.Os laminados RO4350B apresentam uma resistência térmica excepcional..
Benefícios:
Os laminados RO4350B oferecem uma multiplicidade de vantagens que os distinguem entre outros materiais do mercado:
1Baixa tolerância dielétrica e baixa perda: Estes laminados proporcionam um excelente desempenho elétrico, permitindo aplicações com frequências de funcionamento mais elevadas.São particularmente adequados para aplicações de banda larga.
2Propriedades elétricas estáveis em relação à frequência: os laminados RO4350B garantem linhas de transmissão de impedância controladas e permitem o design repetível de filtros, garantindo um desempenho consistente.
3Baixo coeficiente térmico da constante dielétrica: com uma excelente estabilidade dimensional, estes laminados mantêm propriedades elétricas fiáveis, independentemente das flutuações de temperatura.
4. Baixa expansão do eixo Z: os laminados RO4350B facilitam a criação de furos revestidos que são altamente confiáveis.
5Baixo coeficiente de expansão no plano: Estes laminados permanecem estáveis em toda a gama de temperaturas de processamento de circuito, garantindo um desempenho consistente durante a fabricação.
6Processo de fabricação em volume: os laminados RO4350B podem ser fabricados utilizando processos epóxi de vidro padrão, tornando-os rentáveis e facilmente acessíveis para produção em massa.
7. Resistente ao CAF: Os laminados demonstram resistência à filamentação anódica condutora, garantindo confiabilidade a longo prazo em aplicações exigentes.
Especificações do PCB:
Este PCB RF oferece uma construção robusta que complementa os laminados de alto desempenho:

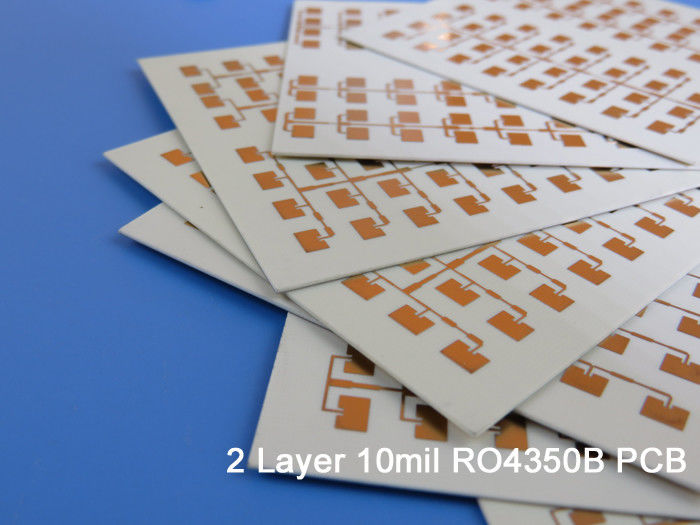

- empilhamento de PCB rígidos de duas camadas com uma camada de cobre de 35 μm tanto em cima como em baixo.
- Núcleo Rogers 4350B com espessura de 0,254 mm.
- Dimensões dos painéis de 53,18 mm x 56,04 mm com uma tolerância de +/- 0,15 mm.
- Traço/espaço mínimo de 5/5 mils e tamanho mínimo do buraco de 0,25 mm.
- Sem vias cegas, garantindo uma fabricação simples.
- Borda acabada de espessura de 0,32 mm para desenhos compactos.
- Camadas externas de cobre com um peso de 1 oz (1,4 ml).
- através de uma espessura de revestimento de 20 μm para conexões fiáveis.
- Finitura de superfície prateada de imersão, garantindo excelente integridade do sinal.
- Sem serigrafia ou máscara de solda, proporcionando uma aparência limpa e minimalista.
- 100% de ensaio eléctrico realizado antes da expedição, garantindo a garantia da qualidade.
Estatísticas de PCB:
Este PCB incorpora 11 componentes e dispõe de um total de 70 pastilhas, incluindo 47 pastilhas de furo e 23 pastilhas de tecnologia de montagem de superfície superior (SMT).Este PCB oferece versatilidade para vários projetos de circuito.
Arte e padrão de qualidade:
A arte fornecida para esta PCB é no formato Gerber RS-274-X, garantindo a compatibilidade com o software de design comum.Garantia de desempenho fiável e conformidade com os padrões da indústria.
Disponibilidade e aplicações típicas:
Este PCB está disponível em todo o mundo, atendendo às diversas necessidades do mercado.
- Antenas e amplificadores de potência da Estação Base Celular: O PCB RO4350B permite uma transmissão e amplificação eficientes do sinal em sistemas de comunicação sem fios.
- RF Identification Tags: Estes laminados oferecem desempenho RF estável e preciso para aplicações de identificação e rastreamento.
- Radar e sensores automotivos: com excelentes propriedades elétricas e estabilidade térmica, o PCB RO4350B suporta sistemas de radar e sensores confiáveis em veículos.
- LNBs para satélites de transmissão directa: Os laminados RO4350B são adequados para utilização em blocos de baixo ruído (Low Noise Blocks, LNB) para satélites de transmissão directa, garantindo uma excelente recepção e transmissão de sinal.
Em conclusão, o PCB RO4350B, com seu notável desempenho elétrico, estabilidade e custo-eficácia, abre um mundo de possibilidades para aplicações avançadas.Com baixa tolerância dielétrica, baixas perdas e propriedades elétricas estáveis, permite uma operação de alta frequência, linhas de transmissão de impedância controladas e projetos de filtros repetíveis.Baixo coeficiente térmico dos laminados RO4350B, baixa expansão do eixo Z e baixo coeficiente de expansão no plano garantem estabilidade dimensional e desempenho confiável em variações de temperatura.O seu processo de fabrico em volume e os seus preços competitivos tornam-no uma escolha acessível para a produção em massa.Com disponibilidade global e uma ampla gama de aplicações, o PCB RO4350B é uma solução confiável e de alto desempenho para os projetos eletrônicos exigentes de hoje.
