Material composto de PTFE placa de PCB de alta frequência DiClad 527

MOQ:	1pcs
preço:	USD9.99-999.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 pcs por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Tamanhos padrão do painel:

18" x 12" (457 x 305mm) 18" x 24" (457 x 610mm)

Espessuras Padrão:

0.020" (0,508 mm) com uma tolerância de +/- 0,0020" 0,030" (0,762 mm) com uma tolerância de +/- 0,00

Folha do cobre de Electrodeposited:

1/2 oz. (18 μm) 1 oz. (35 μm)

Intervalo Dk:

2.40 para 2.60

Destacar:

18" x 12" placa de PCB RF

Placas de PCB de alta frequência de PTFE

Descrição do produto

Introdução ao substrato

Os laminados Rogers DiClad 527 são materiais compostos reforçados com fibra de vidro tecida para uso como substratos em placas de circuito impresso.Estes laminados oferecem uma maior proporção de reforço de fibra de vidro em comparação com o teor de PTFEEsta relação cuidadosamente equilibrada resulta numa gama mais ampla de constante dielétrica (Dk) e numa melhor estabilidade dimensional e registo.

Dimensões padrão dos painéis para o DiClad 527:

18" x 12" (457 x 305mm)

18 "x 24" (457 x 610 mm)

Espessuras normalizadas para o DiClad 527:

0.020" (0,508 mm) com uma tolerância de +/- 0,0020"

0.030" (0,762 mm) com uma tolerância de +/- 0,0020"

0.060" (1.524 mm) com uma tolerância de +/- 0,0020"

Revestimentos padrão para o DiClad 527:

Folha de cobre electrodepositada

1/2 oz. (18 μm)

1 oz. (35 μm)

Para obter informações sobre outras configurações de PCB disponíveis, tais como espessuras adicionais, tamanhos de painéis e revestimentos, entre em contato com o nosso Serviço de Atendimento ao Cliente ou equipes de Engenharia de Vendas.

Características principais:

1- Dk: 2,40 a 2.60

2Fator de dissipação baixo: .0018 a 10 GHz

3Baixa absorção de umidade

ChaveBenefícios:

1Dk estável numa ampla gama de frequências

2. Baixas perdas de circuito em altas frequências

3. Variações mínimas de desempenho em ambientes de alta umidade

4Excelente estabilidade dimensional

5. Desempenho do produto consistente

6Propriedades elétricas uniformes em todas as frequências

7- Desempenho mecânico fiável

8Excelente resistência química

A nossa capacidade de PCB (DiClad 527)

Material de PCB:	Fabrico a partir de fibras de vidro/PTFE
Designação	DiClad 527
Constante dielétrica:	2.40-2.60 10GHz/23 ̊C
Fator de dissipação	0.0017 10GHz/23 ̊C
Número de camadas:	PCB de lado único, duplo, multi-camadas, PCB híbrido
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica	20 milímetros (0,508 mm), 30 milímetros (0,762 mm), 60 milímetros (1,524 mm)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	Ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre puro, ouro puro, etc.

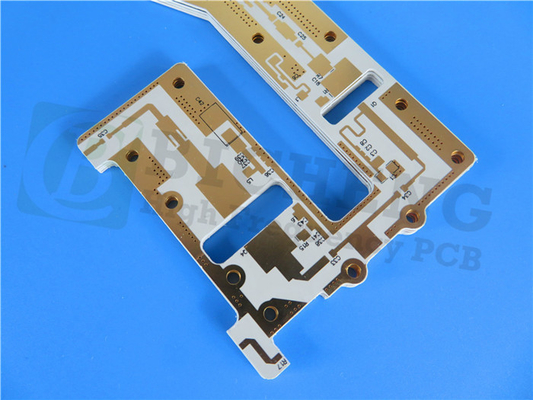

Material composto de PTFE placa de PCB de alta frequência DiClad 527 0

Aplicações típicas:

1Redes de alimentação por radar

2. Redes comerciais de matriz em fase

3. Antenas de estações base de baixa perda

4Sistemas de orientação

5Antenas de rádio digitais

6Filtros, acopladores e LNA

Ficha de dados DiClad 527

Propriedades		DiClad 527	Unidades	Condições de ensaio		Método de ensaio
Propriedades elétricas
Constante dielétrica		2.40-2.60	-	23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Constante dielétrica		2.40-2.60	-	23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Fator de dissipação		0.0017		23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Fator de dissipação		0.0010		23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Coeficiente térmico do dielétrico Constante		-153	ppm/ ̊C	-10 a 140 ̊C	10 GHz	IPC TM-650 2.5.5.5
Resistividade de volume		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistividade de superfície		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Descomposição dielétrica		> 45	kV	D48/50	-	ASTM D-149
Resistência de arco		> 180		-	-	ASTM D-495
Propriedades térmicas
Coeficiente de expansão térmica - x		14	ppm/ ̊C	-	50 ̊C a 150 ̊C	IPC TM-650 2.4.41
Coeficiente de expansão térmica - y		21	ppm/ ̊C	-	50 ̊C a 150 ̊C	IPC TM-650 2.4.41
Coeficiente de expansão térmica - z		173	ppm/ ̊C	-	50 ̊C a 150 ̊C	IPC TM-650 2.4.24
Conductividade térmica		0.26	W/(m.K)			ASTM E1461
Propriedades mecânicas
Resistência da casca de cobre		14	Pound/in	10s @ 288 ̊C	Folha de 35 μm	IPC TM-650 2.4.8
Modulo do Jovem		517, 706	KPSI	23 ̊C @ 50% RH	-	ASTM D-638
Resistência à tração (MD, CMD)		19.0, 15.0	KPSI	23 ̊C @ 50% RH	-	ASTM D-882
Modulo de compressão		359	KPSI	23 ̊C @ 50% RH	-	ASTM D-695
Modulo flexível		537	KPSI	23 ̊C @ 50% RH		ASTM D-3039
Propriedades físicas
Inflamabilidade		V-0			C48/23/50 & C168/70	UL 94
Absorção de umidade		0.03	%	E1/105+D24/23		IPC TM-650 2.6.2.2
Densidade		231	g/cm3	C24/23/50	Método A	A norma ASTM D792
A NASA Desgaseamento	Perda de massa total	0.02	%	125°C, ≤ 10-6 torr		A NASA SP-R-0022A
	Voláteis recolhidos	0.00	%
	Vapor de água recuperado	0.01	%

Material composto de PTFE placa de PCB de alta frequência DiClad 527 1
