Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material de PCB: | RO3003G2 | Número de camadas: | 2 camadas |
|---|---|---|---|
| Espessura do PCB: | 0,3 milímetros ±0.1 | Tamanho do PCB: | 170 x 90 mm = 1 para cima |
| Peso de cobre: | 1oz (35µm) | Revestimento de superfície: | Ouro de imersão, 36% |
| Realçar: | PCB de alta frequência construído em 10 milímetros,RO3003G2 PCB de alta frequência,Tabela de circuitos de radiofrequência de ouro de imersão |
||
Breve Introdução

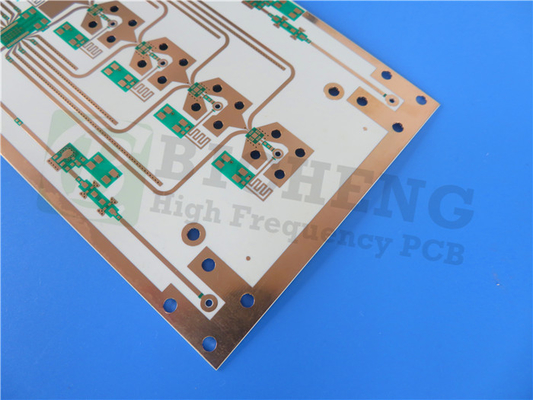

Este PCB é um PCB rígido de 2 camadas com um empilhamento composto por um material dielétrico RO3003G2 de espessura de 10 milímetros (0,254 mm) e apresenta um peso de cobre acabado de 35 um em ambos os lados.
O PCB mede 170 mm x 90 mm com uma tolerância de +/- 0,15 mm e a largura e o espaçamento mínimos são de 4 mils (0,1 mm).A espessura do revestimento é de 20umA superfície é de ouro de imersão. A tela de seda superior é branca, enquanto não há tela de seda no lado inferior. A máscara de solda superior é verde, e não há máscara de solda no lado inferior.
O PCB é composto por 25 componentes e um total de 93 pads. Destes, 62 pads são dedicados a componentes através de buracos, enquanto 31 pads são pads de tecnologia de montagem de superfície (SMT) localizados no lado superior.O lado inferior não tem quaisquer almofadas SMTAlém disso, existem 98 vias e 6 redes (conexões) no PCB. Cada PCB passa por um teste elétrico de 100% para garantir a plena funcionalidade antes da remessa.
Especificações de PCB
| Tamanho do PCB | 170 x 90 mm = 1 para cima |
| Tipo de placa | PCB de dupla face |
| Número de camadas | 2 camadas |
| Componentes montados na superfície | - Sim, sim. |
| Através de componentes furados | Não |
| Capacidade de produção | cobre ------- 18um ((0,5 oz) + camada TOP de chapa |
| RO3003G2 0,254 mm | |
| cobre ------- 18um ((0,5 oz) + placa BOT | |
| TECNOLOGIA | |
| Traços mínimos e espaço: | 4 mil / 4 mil |
| Orifícios mínimos/máximos: | 0.3 mm / 1,5 mm |
| Número de buracos diferentes: | 12 |
| Número de furos: | 62 |
| Número de cavilhas moídas: | 0 |
| Número de recortes internos: | 0 |
| Controle de impedância: | - Não. |
| Número do dedo dourado: | 0 |
| MATERIAL do quadro | |
| PTFE revestido de cerâmica | RO3003G2 |
| Folha final externa: | 10,0 oz |
| Folha final interna: | N/A |
| Altura final do PCB: | 0.3 mm ± 0.1 |
| Revestimento e revestimento | |
| Finalização da superfície | Ouro de imersão, 36% |
| Máscara de solda Aplicar para: | Lado superior |
| Cor da máscara de solda: | Verde |
| Tipo de máscara de solda: | Máscara de solda fotossensível |
| CONTOUR/CUTTING | Roteamento |
| Marcação | |
| Lado da lenda do componente | Lado superior |
| Cor da legenda do componente | Branco |
| Nome ou logotipo do fabricante: | N/A |
| VIA | Revestido por um buraco (PTH), de tamanho mínimo de 0,3 mm. |
| Classificação de inflamabilidade | 94 V0 |
| Tolerância de dimensões | |
| Dimensão do contorno: | 0.0059" |
| Revestimento de placas: | 0.0029" |
| Tolerância de perfuração: | 0.002" |
| TEST | 100% de ensaio eléctrico antes do envio |
| Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | Em todo o mundo. |
插入1张 PC B 图
TipicoAplicações
1Controle de cruzeiro adaptativo
2Aviso de colisão dianteira.
3Assistente de travagem ativo
4Assistência de mudança de faixa
5- Piloto de engarrafamento.
6- Piloto de estacionamento.
7Detecção de ponto cego
RF disponívelPCB MArterial
RO4350B, RO4003C, RO4725JXR, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4830, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6006,RT/duroide 6010.2LM, RT/duroide 6035HTC; RT/duroide 5880LZ, RT/duroide 6202; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600;DiClad 880, DiClad 870, DiClad 527; IsoClad 917, IsoClad 933; CLTE-XT, CLTE-AT, CLTE-MW; CuClad 217, CuClad 233, CuClad 250.
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o artigo 4.o, n.o 1, do Regulamento (UE) n.o 1095/2012.
F4BM217, F4BM220, F4BM233, F4BM245, F4BM255, F4BM265, F4BM275, F4BM294, F4BM300;
F4BME217, F4BME220, F4BME233, F4BME245, F4BME255, F4BME265, F4BME275, F4BME294, F4BME300;
F4BTM298, F4BTM300, F4BTM320, F4BTM350;
F4BTME298, F4BTME300, F4BTME320, F4BTME350;
TP300, TP440, TP600, TP615, TP960, TP1020, TP1100, TP1600, TP2000, TP2200, TP2500;
TF300, TF440, TF600, TF960, TF1020, TF1600;
F4BTMS220, F4BTMS233, F4BTMS255, F4BTMS265, F4BTMS294, F4BTMS300, F4BTMS350, F4BTMS430, F4BTMS450, F4BTMS615,
F4BTMS1000;
TFA294, TFA300, TFA615, TFA1020;
WL-CT300, WL-CT330, WL-CT330Z, WL-CT338, WL-CT350, WL-CT440, WL-CT615.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2
O nossoPCBServiços
Protótipos de PCB
Produção em massa
PCB unilateral
PCB de dupla face
PCB multicamadas até 32 camadas
PCB de cobre pesado
PCB híbridos
PCB controlado por impedância
Via em pad PCB
PCB de rede de esferas (BGA)
Cego através de PCB
Preenchidos com resina através de
Recheado de cobre através de
Placas revestidas de bordas
Orifícios contra-fogar, meio-buraco, buraco de prensagem
Entrega rápida (QTA)
Nenhuma quantidade mínima de encomenda (MOQ)
Serviço de envio de porta a porta
Capacidade
2500-3000 tipos por mês.
ÁREA DE SERVIÇO
América do Norte, Oceania, Sudeste Asiático, Europa Oriental, África, América Latina, Europa Ocidental e do Sul, Europa do Norte, Ásia Central e do Sul, Oriente Médio.
