| Destacar: | Duroid 6002 Imersão em ouro PCB,PWB do ouro da imersão 1OZ,40ml PCB de ouro de imersão |
||
|---|---|---|---|

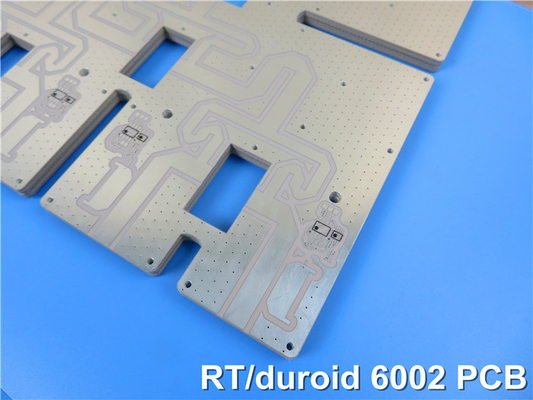

Introduzindo o nosso PCB RF construído em materiais Rogers RT/duroid 6002. RT duroid 6002 é um material de microondas de alto desempenho projetado para estruturas de microondas complexas.Com uma baixa constante dielétrica (Dk) e propriedades mecânicas e eléctricas excepcionaisEste PCB foi projetado para fornecer desempenho confiável em construções de placas de várias camadas.ou redes de formação de feixes, o PCB RT/duroide 6002 é a escolha ideal para as suas aplicações de alta frequência.
Características principais do PCB RT/duroide 6002:
1. Desempenho superior de alta frequência:
- Baixa constante dielétrica (Dk): com um Dk de 2,94 +/-.04, o PCB RT/duroide 6002 garante uma integridade precisa do sinal e um desempenho confiável de alta frequência.
- Factor de dissipação baixo: com um fator de dissipação de 0,0012 a 10 GHz, este PCB minimiza a perda de sinal, permitindo uma transmissão de dados eficiente e de alta velocidade.
- Excelente estabilidade térmica: com um baixo coeficiente térmico de Dk a 12 ppm/°C, o PCB RT/duroide 6002 mantém um desempenho estável mesmo em condições de temperatura variáveis.
- Alta condutividade térmica: a condutividade térmica do PCB de 0,6 W/m/k ajuda a dissipar o calor de forma eficaz, garantindo um desempenho óptimo em aplicações exigentes.
- Absorção mínima de umidade: com uma taxa de absorção de umidade de apenas 0,02%, este PCB é adequado para ambientes de alta umidade, proporcionando fiabilidade a longo prazo.
| NT1duroide NT2 valor típico | |||||
| Imóveis | NT1 desvio de energia | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 2.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Constante dielétrica,εDesenho | 2.94 | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | ||
| Fator de dissipação,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | +12 | Z | ppm/°C | 10 GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 106 | Z | Mohm.cm | A | ASTM D 257 |
| Resistividade de superfície | 107 | Z | - O quê? | A | ASTM D 257 |
| Módulo de tração | 828 ((120) | X, Y | MPa ((kpsi) | 23°C | ASTM D 638 |
| Estresse extremo | 6.9(1.0) | X, Y | MPa ((kpsi) | ||
| Estiramento Final | 7.3 | X, Y | % | ||
| Modulo de compressão | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
| Absorção de umidade | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Conductividade térmica | 0.6 | W/m/k | 80°C | ASTM C518 | |
| Coeficiente de expansão térmica (-55 a 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Densidade | 2.1 | gm/cm3 | ASTM D 792 | ||
| Calor específico | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Peel de cobre | 8.9(1.6) | Peso (lb/in. ((N/mm)) | IPC-TM-650 2.4.8 | ||
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
2Construção e estabilidade dimensional confiáveis:
- Construção de placas de várias camadas: o PCB RT/duroide 6002 foi concebido para construções de placas de várias camadas, oferecendo excelentes propriedades mecânicas e eléctricas para um desempenho fiável.
- Controle rigoroso da espessura: o empilhamento de PCB apresenta uma espessura precisa de 40 milímetros (1,016 mm), garantindo um desempenho consistente e compatibilidade com os requisitos do seu projeto.
- Estabilidade dimensional: Disfruta de uma excelente estabilidade dimensional, permitindo uma integração precisa dos componentes e uma operação fiável ao longo do tempo.
- Revestimento de superfície com ouro de imersão: a superfície do PCB é revestida com ouro de imersão, proporcionando excelente condutividade e proteção contra a oxidação, garantindo a fiabilidade a longo prazo.
3Garantia rigorosa da qualidade:
- Padrão IPC-Classe-2: Este PCB cumpre o padrão IPC-Classe-2, garantindo a adesão a rigorosos requisitos de qualidade.
- 100% de teste elétrico: cada PCB passa por um teste elétrico completo de 100% antes da expedição, garantindo que apenas os produtos de mais alta qualidade cheguem às suas mãos.
- Gerber RS-274-X Artwork: A ilustração do PCB é fornecida no formato Gerber RS-274-X, facilitando a integração perfeita em seus processos de fabricação.
- Disponibilidade global: Este PCB está disponível em todo o mundo, garantindo a acessibilidade para engenheiros e designers de PCB.
4Estatísticas de PCB:
- Componentes: Este PCB suporta até 25 componentes, proporcionando flexibilidade para os seus requisitos de projeto.
- Pads Totais: O PCB possui 64 pads, permitindo uma conectividade e integração eficientes dos componentes.
- Pads SMT e através do buraco: Com 41 pads SMT através do buraco e 23 pads SMT superior, este PCB acomoda vários tipos de componentes e métodos de montagem.
- vias: esta PCB inclui 42 vias, permitindo um encaminhamento e uma conectividade eficientes do sinal.
- Redes: Esta placa de circuito impresso suporta 2 redes, permitindo um fluxo de sinal organizado e otimizado.
| Material de PCB: | PTFE composto cerâmico |
| Designação | NT1 desvio de energia |
| Constante dielétrica: | 2.94 ± 0,04 (processo) |
| 2.94 (projeto) | |
| Número de camadas: | 2 Camada, Multicamadas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 10 milímetros (0,254 mm), 20 milímetros (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm) | |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, Immserion Silver, OSP etc. |
5Ampla gama de aplicações:
O RT/duroid 6002 PCB é adequado para uma variedade de aplicações de alta frequência, incluindo:
- Antenas de matriz de fases: alcançar a direção precisa do feixe e a transmissão de dados de alta velocidade em sistemas de antenas de matriz de fases.
- Sistemas de radar: beneficiam de uma excepcional integridade do sinal e de um desempenho fiável dos sistemas de radar em terra e no ar.
- Antenas GPS: asseguram um posicionamento preciso e uma recepção de sinal GPS fiável com o PCB RT/duroide 6002.
- Backplanes de potência: experiência de distribuição de potência eficiente e desempenho de baixa perda em aplicações de backplanes de potência.
- Evitação de colisões em linhas aéreas comerciais: melhorar a segurança e a comunicação nos sistemas de prevenção de colisões em linhas aéreas comerciais.
- Redes de formação de feixe: alcançar capacidades ótimas de processamento de sinal e de formação de feixe com o RT/duroide 6002 PCB.
Para resumir, o Rogers RT/duroid 6002 PCB é uma escolha superior para aplicações de alta frequência devido ao seu desempenho excepcional, baixa constante dielétrica e propriedades mecânicas impressionantes.Sua construção confiável, estabilidade dimensional e compatibilidade com configurações de placas de múltiplas camadas tornam-no adequado para aplicações exigentes em várias indústrias.Tenha a certeza de que o RT/duroid 6002 PCB irá fornecer o desempenho que você precisa para liberar plenamente o potencial de seus projetos de alta frequência.
