Materiais: | NT1 cirurgia | Espessura: | 10mil |
---|---|---|---|
Número de camadas: | 2-layer | Finalização da superfície: | Ouro de imersão |
Realçar: | PCB RF de dupla face de serigrafia preta,10 milímetros de PCB RF de dupla face,6035HTC PCB RF de duas faces |

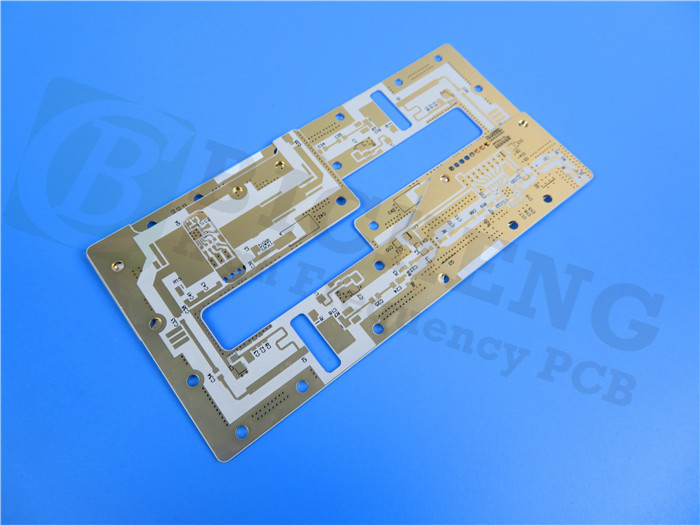

Introdução do PCB RF baseado no material RT duroid 6035HTC, uma solução excepcional concebida especificamente para aplicações de RF e microondas de alta potência.Aproveitar os últimos avanços tecnológicos, este PCB oferece características e benefícios inigualáveis que o tornam a escolha ideal para exigentes requisitos de alta potência.
Os materiais de circuito de alta frequência Rogers RT duroid 6035HTC são compósitos PTFE cerâmicos, conhecidos por seu desempenho excepcional em aplicações de alta potência.Esses laminados foram projetados especificamente para se destacarem na dissipação de calor, tornando-os uma excelente escolha para aplicações que exigem uma gestão térmica eficiente.Este PCB garante uma dissipação de calor ótima e permite temperaturas de funcionamento mais baixas, maximizando assim o desempenho e a confiabilidade dos circuitos de alta potência.
Uma das características desta PCB é o seu desempenho dieléctrico impressionante, que possui uma DK (constante dieléctrica) de 3,5 +/- 0,05 a 10 GHz/23°C,Assegurar a propagação consistente e fiável do sinal numa ampla gama de frequênciasO fator de dissipação de 0,0013 a 10 GHz/23°C garante uma perda mínima de sinal e um desempenho óptimo de alta frequência.O coeficiente térmico da constante dielétrica de -66 ppm/°C garante um desempenho elétrico estável mesmo em ambientes com temperaturas flutuantes.
NT1 desmatamento | |||||
Imóveis | NT2cloreto de sódio | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 3.6 | Z | 8 GHz - 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | - 66 | Z | ppm/°C | - 50°Caté 150°C | Mod IPC-TM-650, 2.5.5.5 |
Resistividade de volume | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
Resistividade de superfície | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
Estabilidade dimensional | -0,11 -0.08 | CMD MD | mm/m (mils/ polegada) | 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 | IPC-TM-650 2.4.39A |
Módulo de tração | 329 244 | MD CMD | KPSI | 40 horas @ 23°C/50RH | ASTM D638 |
Absorção | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Coeficiente de expansão térmica (-50°Cpara 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
Conductividade térmica | 1.44 | W/m/k | 80°C | ASTM C518 | |
Densidade | 2.2 | gm/cm3 | 23°C | A norma ASTM D792 | |
Força da casca de cobre | 7.9 | Plínio | 20 segundos.°C | IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Para aumentar ainda mais a sua fiabilidade, o PCB à base de RT duroid 6035HTC apresenta uma baixa taxa de absorção de umidade de 0,06%.Esta característica minimiza o impacto da umidade no desempenho elétrico e garante um funcionamento constante mesmo em condições úmidasAlém disso, a condutividade térmica do PCB de 1,44 W/m/K a 80°C facilita uma dissipação de calor eficiente.permitindo que o circuito funcione a temperaturas mais baixas e reduzindo o risco de falha dos componentes.
A estabilidade mecânica é outra das principais vantagens oferecidas por este PCB, com um coeficiente de expansão térmica (CTE) de 19 ppm/°C nos eixos X e Y e 39 ppm/°C no eixo Z.O PCB mantém a sua integridade estrutural durante as variações de temperaturaIsto garante fiabilidade e longevidade, tornando-o adequado para ambientes desafiadores e aplicações que exigem alta durabilidade.
A construção do PCB baseado no RT duroid 6035HTC foi cuidadosamente concebida para atender às exigências dos circuitos de alta potência.fornecendo excelente condutividade elétricaO núcleo é constituído por um material RT duroid 6035HTC com uma espessura de 0,254 mm (10 milímetros), que oferece um equilíbrio de desempenho elétrico, gestão térmica e estabilidade mecânica.A espessura do quadro acabado é 0.3 mm, e as camadas externas têm um peso de cobre acabado de 1 oz (1,4 mils).prolongando assim a vida útil do PCB.
Material de PCB: | Compositos de PTFE preenchidos com cerâmica |
Designação | NT1comunicação |
Constante dielétrica: | 3.50±0.05 |
Número de camadas: | Dupla camada, multicamada, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
De espessura de laminado: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
Em termos de garantia de qualidade, este PCB RF adere aos padrões IPC-Classe-2, garantindo confiabilidade e consistência de desempenho.Foi submetido a testes e inspecções rigorosas para garantir que cumpre os mais elevados padrões de qualidade e desempenho da indústriaEsta certificação proporciona tranquilidade e segurança, especialmente em aplicações críticas de alta potência, onde a fiabilidade é de extrema importância.
O PCB RF baseado no RT duroid 6035HTC está disponível em todo o mundo, garantindo um acesso conveniente para vários projetos e aplicações.A sua disponibilidade em escala mundial facilita o desenvolvimento e a implantação de sistemas de RF e microondas de alta potência em várias indústrias., incluindo telecomunicações, aeroespacial, defesa e muito mais.
Com suas propriedades excepcionais de material, construção precisa e aplicações versáteis, o RT duroid 6035HTC baseado em PCB RF é a solução definitiva para projetos de RF e microondas de alta potência.Ele tem encontrado uso generalizado em RF de alta potência e amplificadores de microondas, amplificadores de potência, acopladores, filtros, combinadores e divisores de potência.e fiabilidade mecânica tornam-na a escolha preferida para aplicações exigentes que exigem desempenho e longevidade ideais.
Melhore seus projetos de circuitos de alta potência incorporando o RT duroid 6035HTC baseado em PCB RF, e testemunhe desempenho e confiabilidade incomparáveis em primeira mão.Confiar nas suas capacidades notáveis para alcançar resultados excepcionais, assegurando o triunfo das suas aplicações de RF e microondas de alta potência.
