Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | TLX-7 | Espessura: | 20 mil. |
|---|---|---|---|
| Finalização da superfície: | prata de imersão | Peso de cobre: | 1 oz |
| Realçar: | 20 milímetros de PCB de 2 camadas TLX-7 RF,TLX-7 RF PCB,20 mil Imersão Prata TLX-7 RF PCB |
||
Apresento o nosso recém-vendido PCB construído em TLX-7, um material laminado de fibra de vidro PTFE de alta qualidade concebido para se destacar numa ampla gama de aplicações de RF.Oferecendo versatilidade com a sua ampla gama de espessuras disponíveis e revestimento de cobre, TLX-7 é particularmente adequado para projetos de microondas com baixo número de camadas.tornando-o uma excelente escolha para várias aplicações.
Benefícios principais:
Valores PIM excelentes em PCB (medidos abaixo de -160 dBc*)
Excelentes propriedades mecânicas e térmicas
Dk baixa e estável (constante dielétrica)
Estabilidade dimensional
Baixa absorção de umidade
DK rigorosamente controlado
Baixo DF (fator de dissipação)
Classificação UL 94 V0 de resistência superior à inflamabilidade
Especificamente concebidos para projetos de microondas com baixo número de camadas
Propriedades principais:
Propriedades elétricas:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.5.5.5.1)
Desgaseamento (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Desgaseamento (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Desgaseamento (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
A espessura dieléctrica disponível varia de 0,13 mm a 0,76 mm
Resistência à descascagem de 12 lbs/in
Absorção de humidade: 0,02% (IPC-650 2.6.2.1)
| Tipo | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
Conductividade térmica: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (coeficiente de expansão térmica, 25-260 °C):
X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Classificação de inflamabilidade: V-0 (UL-94)

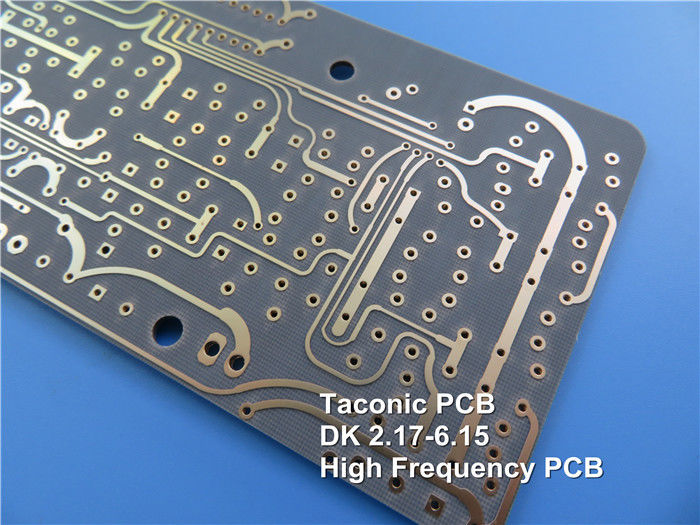

Este PCB construído com TLX-7 segue um projeto rígido de 2 camadas, com camadas de cobre com uma espessura de 35 μm em ambos os lados e um núcleo Taconic TLX-7 com uma espessura de 0,508 mm (20 mil).As dimensões da placa são medidas com precisão em 91mm x 75mmO tamanho mínimo do buraco é de 0,3 mm. A espessura do painel acabado é de 0,6 mm, com um peso de cobre de camada externa de 1,4 mil.Espessura de revestimento é de 20 μmNão é aplicado silkscreen superior ou inferior ou máscara de solda.Cada PCB é submetido a um teste elétrico de 100% antes da expedição para garantir a sua qualidade e funcionalidade.
Os PCB TLX-7 foram concebidos para atender aos padrões de qualidade IPC-Classe 2. Estão disponíveis em todo o mundo, tornando-os acessíveis para vários projetos e aplicações.Os PCB TLX-7 encontram aplicações em sistemas de radar, comunicações móveis, equipamento de ensaio de microondas, dispositivos de transmissão de microondas e componentes como acopladores, divisores, combinadores, amplificadores e antenas.
Experiência sem igual Confiabilidade, desempenho excepcional e integração perfeita com PCBs TLX-7, a escolha perfeita para as suas aplicações de RF.
