Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | TLX-8 | Espessura: | 31 mil |
|---|---|---|---|
| Finalização da superfície: | Ouro de imersão | Peso de cobre: | 1 oz |
| Realçar: | PCB de imersão de ouro de dois lados,31 milímetros de PCB de dupla face,TLX-8 PCB de duas faces |
||

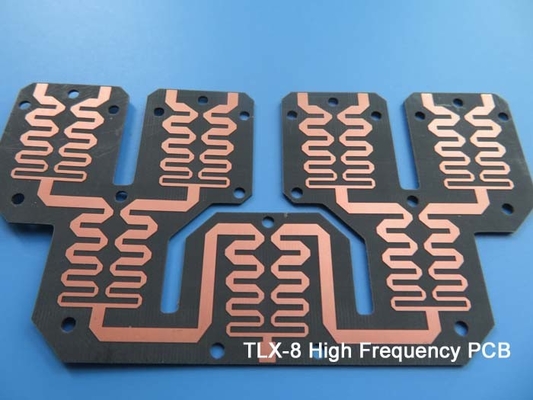

Introduzindo o nosso PCB recém-vendido feito de material TLX-8. TLX-8 é um PCB laminado de fibra de vidro PTFE excepcional projetado para fornecer confiabilidade e versatilidade em várias aplicações de RF.Engenharia com uma ampla gama de espessuras disponíveis e opções de revestimento de cobreO TLX-8 oferece um excelente reforço mecânico e se destaca em ambientes desafiadores, seja resistente a temperaturas extremas, resistente a vibrações durante lançamentos espaciais,ou manter a resistência à radiação no espaço, o TLX-8 oferece um desempenho excepcional.
O TLX-8 oferece vários benefícios essenciais: em primeiro lugar, garante valores superiores de intermodulação passiva (PIM), medidos abaixo de -160 dBc*,que assegura uma integridade excepcional do sinal e minimiza as interferências do sinalEm segundo lugar, o TLX-8 apresenta uma resistência mecânica e estabilidade térmica excepcionais, tornando-o ideal para aplicações sujeitas a condições adversas.A sua constante dielétrica baixa e estável garante uma transmissão de sinal fiável e um controlo de impedância óptimo para um desempenho de alta frequência.
Uma das características notáveis do TLX-8 é sua estabilidade dimensional, o que permite manter um desempenho de circuito preciso e confiável, mesmo em ambientes exigentes.TLX-8 tem baixas propriedades de absorção de umidade, aumentando a sua fiabilidade e tornando-a adequada para aplicações expostas a condições úmidas.A constante dielétrica rigidamente controlada do TLX-8 fornece desempenho consistente e características elétricas previsíveisAlém disso, o baixo Fator de Dissipação (DF) garante uma perda mínima de sinal, facilitando a transmissão eficiente de sinais de alta frequência.
| TLX-8 VALORES típicos | |||||
| Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
| DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
| Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
| Descomposição dielétrica | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
| Absorção de umidade | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Força flexo (MD) | ASTM D 709 | psi | 28,900 | N/mm2 | |
| Força flexural (CD) | ASTM D 709 | psi | 20,600 | N/mm2 | |
| Resistência à tração (MD) | ASTM D 902 | psi | 35,600 | N/mm2 | |
| Resistência à tração (CD) | ASTM D 902 | psi | 27,500 | N/mm2 | |
| Prolongamento na ruptura (MD) | ASTM D 902 | % | 3.94 | % | 3.94 |
| Prolongamento na ruptura (CD) | ASTM D 902 | % | 3.92 | % | 3.92 |
| Modulo de Young (MD) | ASTM D 902 | KPSI | 980 | N/mm2 | |
| Young's Modulus (CD) | ASTM D 902 | KPSI | 1,200 | N/mm2 | |
| Modulo de Young (MD) | ASTM D 3039 | KPSI | 1,630 | N/mm2 | |
| Relação de Poisson | ASTM D 3039 | 0.135 | N/mm | ||
| Resistência à descascagem ((1 oz.ed) | IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) | Libras/ polegada linear | 15 | N/mm | |
| Resistência à descascagem ((1 oz.RTF) | IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) | Libras/ polegada linear | 17 | N/mm | |
| Força de descascagem ((1⁄2 oz.ed) | IPC-650 2.4.8.3 ((Temperatura elevada.) | Libras/ polegada linear | 14 | N/mm | |
| Força de descascagem ((1⁄2 oz.ed) | IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) | Libras/ polegada linear | 11 | N/mm | |
| Força de descascagem ((1 oz. laminados) | IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.) | Libras/ polegada linear | 13 | N/mm | 2.1 |
| Conductividade térmica | A norma ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
| Estabilidade dimensional (MD) | IPC-650 2.4.39 segundos.5.5 ((Depois de assar.) | mils/in. | 0.06 | mm/M | |
| Estabilidade dimensional (CD) | IPC-650 2.4.39 segundos.5.4 ((Depois de assar.) | mils/in. | 0.08 | mm/M | |
| Estabilidade dimensional (MD) | IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.) | mils/in. | 0.09 | mm/M | |
| Estabilidade dimensional (CD) | IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.) | mils/in. | 0.1 | mm/M | |
| Resistividade de superfície | IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.) | - O quê? | 6.605 x 108 | - O quê? | 6.605 x 108 |
| Resistividade de superfície | IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade) | - O quê? | 3.550 x 106 | - O quê? | 3.550 x 106 |
| Resistividade de volume | IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
| Resistividade de volume | IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
| CTE ((Eixo X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
| CTE ((Eixo Y)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
| CTE ((Eixo Z)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
| Densidade ((Gravidade específica) | ASTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
| Td(2% de perda de peso) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
| Td(perda de peso de 5%) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
| Classificação de inflamabilidade | UL-94 | V-0 | V-0 | ||
Em termos de segurança, o TLX-8 cumpre a classificação UL 94 V0, garantindo alta resistência ao fogo em aplicações críticas.Oferecer desempenho óptimo e facilidade de integraçãoAs propriedades elétricas do TLX-8 incluem uma constante dielétrica de 2,55 ± 0,04 a 10 GHz e um fator de dissipação de 0,0018 a 10 GHz.A estabilidade dimensional e o coeficiente de expansão térmica (CTE) do TLX-8 estão dentro de limites aceitáveis para um desempenho fiável.
Este PCB RF é construído como placas rígidas de 2 camadas com um peso de cobre de 1 oz (1,4 mils) nas camadas externas.O espaço mínimo é de 6/5 mils.Os PCB são submetidos a testes minuciosos, incluindo um teste eléctrico 100% antes da expedição, garantindo a sua qualidade e fiabilidade.
Os PCB TLX-8 são adequados para uma ampla gama de aplicações, como sistemas de radar, comunicações móveis, equipamentos de teste de microondas e dispositivos de transmissão de microondas.Se você precisa de circuitos confiáveis para essas aplicações ou requer desempenho excepcional em ambientes RF desafiadores, os PCB TLX-8 fornecem a fiabilidade e o desempenho de que necessita.
