Detalhes do produto:
Condições de Pagamento e Envio:
|
Materiais: | TLX-9 | Espessura: | 0.508mm |
---|---|---|---|
Finalização da superfície: | Ouro de imersão | Peso de cobre: | 1 oz |
Realçar: | 0.508mm TLX-9 PCB de alta frequência,TLX-9 PCB de alta frequência,PWB 1oz de alta frequência |
Temos o prazer de partilhar o nosso PCB recém-vendido com vocês, este PCB de alto desempenho baseado em substratos TLX-9.TLX-9 é um PCB laminado de PTFE/vidro tecido de ponta concebido para oferecer propriedades elétricas e mecânicas excepcionaisEste material composto proporciona um controlo preciso das suas características, com a constante dielétrica (Dk) personalizável dentro de um intervalo especificado e uma tolerância de ± 0.04Quando medido a 10 GHz, o TLX-9 apresenta um fator de dissipação de aproximadamente 0.0019.
TLX-9 possui um conjunto impressionante de propriedades de material.5, assegurando baixas perdas de sinal e mantendo a integridade do sinal em aplicações de alta frequência.TLX-9 oferece maior fiabilidade mesmo em condições úmidasO TLX-9 também apresenta excelente volume e resistência superficial, o TLX-9 também possui uma alta resistência dieléctrica de mais de 60 kV, garantindo uma operação segura em ambientes elétricos exigentes.juntamente com uma resistência de arco notável de mais de 180 segundos.
As propriedades mecânicas do TLX-9 são igualmente impressionantes.fornecendo um reforço mecânico excepcional. A resistência da casca com 1 oz de cobre é de 12 lbs./linear in., garantindo a adesão segura dos componentes. TLX-9 também exibe coeficiente controlado de valores de expansão térmica (CTE),com um intervalo de 9-12 ppm/°C na direção x-y e de 130-145 ppm/°C na direção zAlém disso, o TLX-9 possui uma condutividade térmica de 0,19 W/m/K, facilitando uma dissipação de calor eficiente.
Valores típicos do TLX-9 | |||||
Imóveis | Método de ensaio | Unidades | Valor | Unidades | Valor |
Constante dielétrica @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
Fator de dissipação @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
Absorção de umidade | IPC-TM 650 2.6.2.1 | % | < 0.02 | % | < 0.02 |
Descomposição dielétrica | IPC-TM 650 2.5.6 | kV | > 60 | kV | > 60 |
Resistividade de volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
Resistividade de superfície | IPC-TM 650 2.5.17.1 | - O quê? | 10^7 | Mohm/cm | 10^7 |
Resistência de arco | IPC-TM 650 2.5.1 | segundos | > 180 | segundos | > 180 |
Força flexural longitudinal | IPC-TM 650 2.4.4 | Em libras. | > 23,000 | N/mm2 | >159 |
Força flexural transversal | IPC-TM 650 2.4.4 | Em libras. | > 19,000 | N/mm2 | >131 |
Resistência ao descascamento (1 oz de cobre) | IPC-TM 650 2.4.8 | Peso/linear. | 12 | N/mm | 2.1 |
Conductividade térmica | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
ETE x-y | ASTM D 3386 (TMA) | ppm/°C | 9 a 12 | ppm/°C | 9 a 12 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 130 a 145 | ppm/°C | 130 a 145 |
Classificação de inflamabilidade UL-94 | UL-94 | V-0 | V-0 |
A segurança é uma prioridade com o TLX-9, pois atende à classificação de inflamabilidade UL-94 de V-0, garantindo alta resistência ao fogo em aplicações críticas.Estas propriedades tornam o TLX-9 uma excelente escolha para aplicações que exigem baixa constante dielétrica, baixo fator de dissipação, baixa absorção de umidade, alta degradação dielétrica, boa resistência à descascagem e CTE controlada.

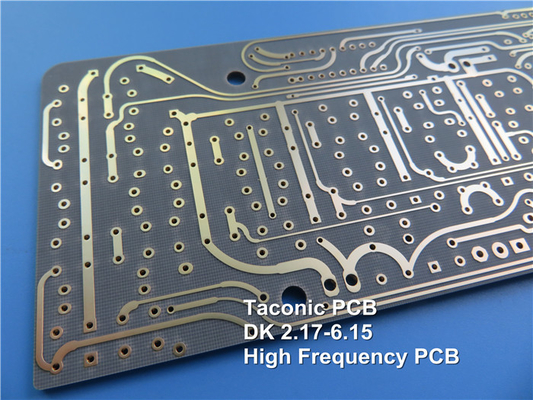

Este PCB recém-vendido é uma placa rígida de duas camadas com um peso de cobre de 35 μm em cada camada externa.Suporta um traço/espaço mínimo de 7/8 milis e um tamanho mínimo de buraco de 0Cada PCB é submetido a um teste elétrico completo de 100% antes da expedição, garantindo a sua qualidade e fiabilidade.
Os PCB TLX-9 encontram aplicações em várias indústrias. São particularmente adequados para LNAs, LNBs e LNCs, antenas de grande formato de serviços/redes de comunicações pessoais (PCS/PCN),amplificadores de alta potênciaCom as suas propriedades eléctricas e mecânicas excepcionais, os PCB TLX-9 proporcionam um desempenho fiável e uma transmissão óptima do sinal.
Os PCB TLX-9 cumprem o padrão de qualidade IPC-Classe-2 e estão disponíveis em todo o mundo.
Com suas propriedades elétricas excepcionais, resistência mecânica e ampla gama de aplicações, os PCB TLX-9 oferecem uma solução confiável e de alto desempenho para projetos eletrônicos exigentes,Incentivar a inovação em vários sectores.
