Materiais: | FR4 | Tamanho do PCB: | 170 mm x 130 mm (1 PCS) |
---|---|---|---|
Peso de cobre: | 35um | Finalização da superfície: | Ouro de imersão |
Realçar: | PCB multicamadas de ouro por imersão,PCB multicamadas de ouro de imersão com tampa,PCB de camada múltipla com tampa |

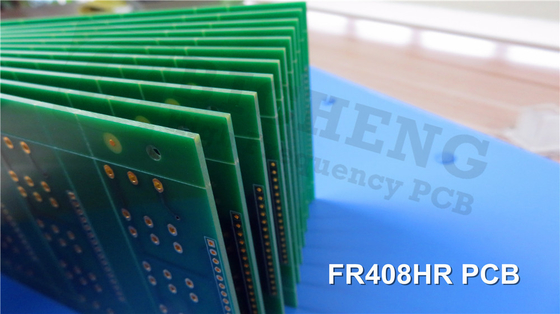

Introduzindo o nosso PCB Multilayer de alto desempenho construído em FR408HR. Este PCB Multilayer é projetado para aplicações que exigem o máximo de desempenho térmico e confiabilidade.Fabricado utilizando o sistema de resina multifuncional de alto desempenho patenteado da Isola, reforçado com tecido de vidro de grau elétrico (E-glass), este PCB oferece propriedades excepcionais que preenchem a lacuna entre as perspectivas térmicas e elétricas.
Características principais:
- Constante dielétrica (Dk): Com um Dk de 3,65 a 10 GHz, este PCB garante uma excelente integridade do sinal e um desempenho fiável em aplicações de alta frequência.
- Fator de dissipação: com um fator de dissipação de 0,0095 a 10 GHz, minimiza a perda de sinal, proporcionando uma transmissão de energia eficiente.
- Coeficiente de expansão térmica (CTE): a CTE de 16 ppm/°C nos eixos x e y garante a compatibilidade com o cobre, reduzindo a tensão térmica e aumentando a fiabilidade.
- Estabilidade térmica: Com uma elevada temperatura de transição do vidro (Tg) de 230°C (DMA) e uma temperatura de decomposição (Td) de 360°C (TGA), este PCB apresenta uma estabilidade térmica excepcional.
- Ciclos de laminação múltiplos: pode suportar múltiplos ciclos de laminação, proporcionando flexibilidade no processo de fabricação de PCB.
- Compatibilidade de montagem sem chumbo: concebido para ser compatível com processos de montagem sem chumbo, garantindo a conformidade com os padrões industriais modernos.
- Via Capacidade de Enchimento: Este PCB suporta via enchimento, melhorando a conectividade elétrica e melhorando a integridade do sinal.
- Resistência CAF: Com uma resistência superior à formação de filamentos anódicos condutores (CAF), garante fiabilidade e desempenho a longo prazo.
- Resistência à umidade: o FR408HR apresenta uma resistência superior à umidade durante o refluxo, protegendo contra fatores ambientais.
Acompanhamento de PCB:
Este PCB é um PCB rígido de 4 camadas com o seguinte empilhamento:
- Camada superior: 35 μm de cobre
- Prepreg: 152 μm
- Camada interna 1: cobre de 35 μm
- Núcleo FR408HR: 1.535 mm
- Camada interna 2: cobre de 35 μm
- Prepreg: 152 μm
- Camada inferior: 35 μm de cobre
Detalhes da construção do PCB:
- Dimensões: 170 mm x 130 mm (1 PCS), com uma tolerância de +/- 0,15 mm
- Traça/Espaço mínimo: 4/5 mils, permitindo um design e um layout de circuito precisos
- Dimensão mínima do buraco: 0,3 mm, suportando componentes finos e interconexões de alta densidade
- Caminhos invisíveis: permitir uma rotação complexa e uma utilização eficiente do espaço disponível
- Espessura do painel acabado: 2,0 mm, proporcionando integridade estrutural e durabilidade
- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores, garantindo condutividade ideal
- Via espessura de revestimento: 20 μm, facilitando conexões elétricas fiáveis
- Revestimento superficial: ouro de imersão, que oferece excelente soldabilidade e resistência à corrosão
- Silkscreen: camada superior em branco, que fornece informações sobre os componentes e a rotulagem
- Máscara de solda: vermelha nas camadas superior e inferior, protegendo vestígios de cobre e evitando pontes de solda
- Vias preenchidas e cobertas: Melhorar a integridade do sinal e melhorar o desempenho geral do PCB
- 100% de teste elétrico: cada PCB é submetido a um teste elétrico completo antes da expedição, garantindo a funcionalidade e a qualidade.
Estatísticas de PCB:
- Componentes: 270
- Total de almofadas: 320
- Acessórios para o buraco: 150
- Pads SMT: 99
- Pads SMT inferior: 71
- Vias: 78.
- Redes: 6
Padrão de qualidade e disponibilidade:
- Padrão de Qualidade: Este PCB multicamadas cumpre os padrões de qualidade IPC-Classe-2, garantindo alta confiabilidade e desempenho.
- Disponibilidade: Este PCB de alto desempenho está disponível em todo o mundo, satisfazendo as necessidades de diversas indústrias e aplicações.
Aplicações típicas:
Este PCB multicamadas encontra a sua aplicação em várias indústrias, incluindo:
- Eletrónica de Consumo: desde os smartphones até aos equipamentos de áudio/vídeo, esta PCB suporta as exigências dos modernos dispositivos electrónicos de consumo.
- Servidor e Estação de Trabalho: fornece o desempenho e a fiabilidade necessários para aplicações de servidor e estação de trabalho de ponta.
- Automóveis: o PCB FR408HR é adequado para eletrônicos automotivos, oferecendo robustez e estabilidade térmica em ambientes automotivos desafiadores.
