25 milímetros RF-60A Imersão PCB de estanho duplo lado circuito personalizado

25 milímetros RF-60A Imersão PCB de estanho duplo lado circuito personalizado

MOQ: 1 PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
RF-60A
Tamanho do PCB:
83 mm x 65 mm
Peso de cobre:
1 oz
Finalização da superfície:
Lata da imersão
Destacar:

Placa de PCB RF-60A de dois lados

,

25 milímetros RF-60A PCB

,

RF-60A Quadro de circuitos de PCB de estanho de imersão

Descrição do produto

Apresento o nosso recém-vendido PCB baseado no laminado reforçado com fibra de vidro cerâmica orgânica RF-60A.Este produto avançado possui uma composição única que oferece propriedades elétricas excepcionais e baixa absorção de umidadeCom o seu reforço de fibra de vidro tecido, RF-60A garante excelente estabilidade dimensional, maior resistência flexural,e desempenho confiável de revestimento através de buracos, mesmo em ambientes térmicos extremosEste laminado também apresenta uma notável resistência à ligação interlaminária e resistência à solda, tornando-o a melhor escolha para várias aplicações.



A Taconic, líder em laminados de RF e materiais digitais de alta velocidade, traz-lhe o RF-60A como parte da sua gama abrangente de laminados e prepregs de alta frequência.Estes materiais de ponta encontram aplicação em antenas, multicamadas de RF e placas digitais de alta velocidade, interconexões e dispositivos, permitindo desempenho e conectividade incomparáveis.



Características:
- RF-60A oferece uma constante dielétrica (Dk) de 6,15 a 10 GHz, garantindo um desempenho estável em todas as frequências.
- Com um fator de dissipação de 0,0028 a 10 GHz, este laminado minimiza a perda e distorção do sinal.
- apresenta um baixo coeficiente de expansão térmica (CTE), com 9 ppm/°C no eixo x, 8 ppm/°C no eixo y e 69 ppm/°C no eixo z, permitindo um desempenho fiável de -30°C a 125°C.
- A RF-60A apresenta uma elevada condutividade térmica de 0,54 W/mk, facilitando uma eficiente dissipação de calor.
- A sua elevada resistência à flexão de 18300 psi (MD) e 14600 psi (CD) garante durabilidade e fiabilidade.
- Este laminado tem uma taxa de absorção de umidade de 0,02%, mantendo o seu desempenho mesmo em condições úmidas.
- RF-60A é compatível com os regulamentos ROHS e WEEE, atendendo às normas ambientais.



RF-60A Valores típicos
Imóveis Método de ensaio Unidade Valor Unidade Valor
Dk @ 10 GHz IPC-650 2.5.5.6   6.15   6.15
Df @ 10 GHz IPC-650 2.5.5.5.1   0.0038   0.0038
Absorção de umidade IPC-650 2.6.2.1 % 0.02 % 0.02
Descomposição dielétrica IPC-650 2.5.6 kV 53 kV 53
Força dielétrica ASTM D 149 V/mil 880 kV/mm 35
Resistividade de volume IPC-650 2.5.17.1 (Após a humidade) Mohm/cm 9.0 x 108 Mohm/cm 9.0 x 108
Resistividade de superfície IPC-650 2.5.17.1 (Após a humidade) - O quê? 2.28 x 108 - O quê? 2.28 x 108
Resistência de arco IPC-650 2.5.1 Segundo 193 Segundo 193
Resistência flexural (MD) ASTM D 790 psi 18,300 N/mm2 126.2
Resistência flexural (CD) ASTM D 790 psi 14,600 N/mm2 100.7
Resistência à tração (MD) ASTM D 3039 psi 19,500 N/mm2 134.4
Resistência à tração (CD) ASTM D 3039 psi 16,300 N/mm2 112.4
Modulo do Jovem ASTM D 3039 KPSI 1,590 N/mm2 11,000
Relação de Poisson ASTM D 3039   0.068 N/mm2 0.068
Modulo de compressão ASTM D 695 (23°C) KPSI 338   2,330
Resistência ao descascamento (1 oz. ED) IPC-650 2.4.8 sec. 5.2.2 (Estresse térmico) Pound/in 8 N/mm 1.4
Estabilidade dimensional (MD) IPC-650 2.4.39 Sec. 5.4 (Depois de assado) mils/in 0.68 mm/M 0.68
Estabilidade dimensional (CD) IPC-650 2.4.39 Sec. 5.4 (Depois de assado) mils/in 1.05 mm/M 1.05
Densidade (gravidade específica) ASTM D 792 g/cm3 2.79 g/cm3 2.79
Conductividade térmica ASTM F 433 W/M*K 0.4 W/M*K 0.4
CTE (eixo X) ASTM D 3386 (-30°C - 125°C) ppm/°C 9 ppm/°C 9
CTE (eixo Y) ASTM D 3386 (-30°C - 125°C) ppm/°C 8 ppm/°C 8
CTE (eixo Z) ASTM D 3386 (-30°C - 125°C) ppm/°C 69 ppm/°C 69
Desgaseamento (% TML) ASTM E 595* % 0.02 % 0.02
Desgaseamento (% CVCM) ASTM E 595* % 0.00 % 0.00
Desgaseamento (% WVR) ASTM E 595* % 0.01 % 0.01
Classificação de inflamabilidade UL 94   V-0   V-0



Benefícios:
- A estabilidade da constante dielétrica (Dk) em todas as frequências garante um desempenho consistente em várias aplicações.
- RF-60A oferece excelente estabilidade dimensional, garantindo operação fiável e facilidade de integração.
- A sua excepcional resistência à ligação interlaminar garante a integridade e a durabilidade do PCB.
- A baixa expansão do eixo Z do RF-60A permite conexões de buraco-a-buraco confiáveis, mesmo em ambientes térmicos extremos.



Este PCB possui uma construção rígida de 2 camadas que garante um desempenho e durabilidade ideais.A primeira camada de cobre tem uma espessura de 35 μmA primeira camada de cobre, também de 35 μm de espessura, completa o empilhamento.Esta construção fornece uma base sólida para conexões de circuito confiáveis e transmissão de sinal eficiente.

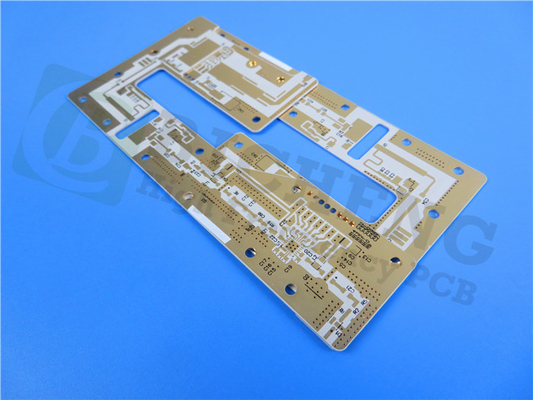

25 milímetros RF-60A Imersão PCB de estanho duplo lado circuito personalizado 0



Detalhes da construção do PCB:
- Dimensões do painel: o PCB mede 83 mm x 65 mm com uma tolerância de +/- 0,15 mm, proporcionando um fator de forma compacto e preciso.
- Traça/Espaço Mínimo: A PCB suporta uma largura mínima de traça e um espaçamento de 6/7 mils, permitindo projetos de circuitos complexos.
- Tamanho mínimo do buraco: o PCB tem um tamanho mínimo de buraco de 0,4 mm, permitindo a utilização de vários componentes.
- Sem vias cegas: o projecto não inclui vias cegas, simplificando o processo de fabrico.
- Espessura do painel acabado: o PCB acabado tem uma espessura de 0,71 mm, proporcionando uma solução compacta e leve.
- Peso de cobre acabado: as camadas exteriores de cobre têm um peso de 1 oz (1,4 mil), garantindo uma condutividade ótima.
- Espessura de revestimento: a espessura do revestimento é de 20 μm, garantindo ligações elétricas fiáveis.
- acabamento de superfície: o PCB apresenta um acabamento de superfície de estanho de imersão, proporcionando uma camada protetora e soldável.
- Top Silkscreen: Não é aplicado silkscreen superior ao PCB.
- Silkscreen inferior: não é aplicado silkscreen inferior ao PCB.
- Máscara de solda superior: não é aplicada nenhuma máscara de solda superior ao PCB.
- Máscara de solda inferior: não é aplicada nenhuma máscara de solda inferior ao PCB.
- 100% de teste elétrico: cada PCB é submetido a um teste elétrico abrangente antes da expedição para garantir a funcionalidade e a qualidade.



Estatísticas de PCB:
- Componentes: Este PCB contém um total de 17 componentes, permitindo uma funcionalidade versátil.
- Total de almofadas: há 44 almofadas neste PCB, facilitando a ligação dos componentes.
- Acessórios de perfuração: do total de acessórios, 25 são dedicados a componentes de perfuração.
- Pads SMT superiores: os 19 pads restantes são para componentes de tecnologia de montagem de superfície (SMT) na camada superior.
- Pads SMT inferior: não há pads SMT na camada inferior.
- vias: inclui 23 vias para fins de interconexão.
- Redes: contém 4 redes que representam os caminhos interligados entre os componentes.



Material de PCB: Laminados reforçados de fibra de vidro tecidos de cerâmica orgânica
Designação RF-60A
Constante dielétrica: 6.15 ± 0.25
Fator de dissipação DF 0,0038@10 GHz
Conductividade térmica 0.4 W/MK
Número de camadas: Dupla camada, multicamada, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 10 mil (0,254 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 50 mil (1,27 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, OSP, estanho de imersão, etc.



Informações adicionais:
Esta obra de arte de PCB fornecida é no formato Gerber RS-274-X, garantindo compatibilidade e precisão durante a produção.Garantia de desempenho fiável e excelência de fabricoO PCB RF-60A está disponível em todo o mundo, permitindo um fácil acesso aos clientes em todo o mundo.



Aplicações típicas:

O RF-60A PCB encontra a sua aplicação em várias áreas, incluindo:


- Amplificadores de potência: fornece uma plataforma fiável para circuitos de amplificação de potência, garantindo uma amplificação de sinal eficiente e estável.


- Filtros e acopladores: O PCB permite a implementação de filtros e acopladores, garantindo uma manipulação e um controlo precisos do sinal.


- Componentes passivos: abriga componentes passivos, tais como resistores e condensadores, permitindo a sua integração no circuito.


- Antenas: O PCB RF-60A suporta a criação de antenas de alto desempenho, facilitando a comunicação e a conectividade sem fio.



Com suas propriedades excepcionais e construção confiável, o PCB RF-60A oferece uma solução versátil e de alta qualidade para uma ampla gama de aplicações.
